- 1Ω do 120MΩ
- Symulacja RTD i termopary
- Opcje DCV i DCI
- Opcja częstotliwości 10 MHz
- Interfejsy RS-232 / GPIB / USB
- Obsługa z panelu przedniego
- Zgodność z oprogramowaniem EasyCal

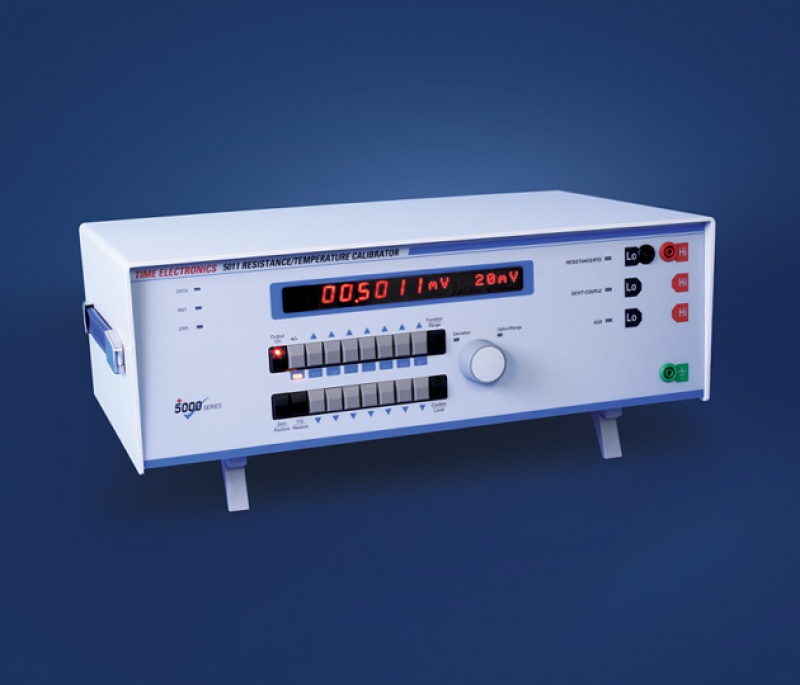

5011 to wszechstronny kalibrator o wysokiej dokładności, który może być używany w szerokim zakresie zastosowań w różnych branżach. Używany głównie jako programowalne źródło rezystancji / RTD, 5011 zapewnia precyzyjną rezystancję z najlepszą dokładnością 0,01% i rozdzielczością 1mΩ (od 50Ω do 1kΩ).
Wewnętrzne opcje zwiększające możliwości mogą być montowane zgodnie z wymaganiami klienta. Obejmują one symulację napięcia DC i termopary, prądu DC i częstotliwości. Model 5011 może być wykorzystywany do szerokiego zakresu zadań jako kalibrator laboratoryjny lub może być włączony do zautomatyzowanego systemu testowego. Dostępna jest również opcja montażu w szafie rack.
Prosta obsługa i czytelny wyświetlacz
Obsługa za pomocą panelu przedniego pozwala użytkownikowi na szybkie ustawienie wymaganej funkcji i wyjścia. Za pomocą pokrętła jog / shuttle użytkownik może precyzyjnie dostosować wartość wyjściową w procentach (+/- 9,99%). Wszystkie te informacje są wyświetlane na czytelnym wyświetlaczu LED.
Standardowo 5011 wykorzystuje strukturę poleceń SCPI do programowania. Obsługuje również zestaw poleceń Time Electronics 9811/19/20, dzięki czemu jest idealnym zamiennikiem tych starszych modeli.
Elastyczne opcje
Dla 5011 dostępny jest szereg opcji montowanych wewnętrznie, zapewniających dodatkową funkcjonalność i funkcje. Opcja DCV / Termopara zapewnia źródło napięcia stałego (+/- 20 V) i symuluje termopary typu K, J, T, R, S, N, E i B. Po zamontowaniu opcji prądu stałego 5011 może dostarczać prąd do 220 mA. Sprawia to, że przyrząd jest idealny do dokładnej kalibracji kontroli procesu. Dostępna jest również opcja częstotliwości od 0,1 Hz do 10 MHz (okres od 100ns do 10s). Wyjście jest zmienne z najlepszym ustawieniem rozdzielczości 0,1Hz.
Oprogramowanie EasyCal – zarządzanie, automatyzacja i optymalizacja procesu kalibracji
Podłącz 5011 do komputera PC/laptopa (przez RS-232, GPIB lub USB) z zainstalowanym oprogramowaniem EasyCal i zautomatyzuj proces kalibracji. Zapewnia to większą szybkość kalibracji i spójność wyników. Łatwe tworzenie certyfikatów kalibracji i raportów zgodnych z normami ISO 9001, ISO 17025 i innymi międzynarodowymi standardami jakości.
Rezystancja
| Zakres |
Dokładność |
Rozdzielczość |
| 1Ω do 20Ω |
0,01% +/- 5mΩ |
1Ω |
| 20Ω do 99,999Ω |
0,01% +/- 5mΩ |
1mΩ/5mΩ* |
| 100Ω do 999,999Ω |
0,01% +/- 5mΩ |
1mΩ |
| 1kΩ do 9,999kΩ |
0,02% +/- 20mΩ |
1Ω |
| 10kΩ do 99,999kΩ |
0,01% +/- 1Ω |
1Ω |
| 100kΩ do 999,99kΩ |
0,01% +/- 10Ω |
10Ω |
| 1MΩ do 9,9999MΩ |
0,02% +/- 100Ω |
100Ω |
| 10MΩ do 120MΩ |
0,1% +/- 1kΩ |
1kΩ |
* Rozdzielczość ustawień wyjściowych poniżej 50Ω wynosi 5mΩ
| Współczynnik temperatury |
Mniej niż 50 ppm na °C |
| Pobór mocy |
0,1 W na rezystor |
| Maksymalne napięcie |
250V |
| Czas przełączania rezystancji |
< 250μs |
| Czas działania |
< 300ms |
| Wahania rezystancji końcowej |
< 2,5 mΩ |
Symulacja PRT
| Typ PRT |
Współczynnik alfa |
Zakres |
Dokładność |
| PT100 |
0,003850 |
-180 do -100°C |
0,1°C |
| PT100 |
0,003850 |
-100 do 850°C |
0,05°C |
Należy zauważyć, że dokładność symulacji PRT jest określona przez dokładność tabel PRT (BS EN 60751) opublikowanych przez British Standards Institute. Model 5011 wykorzystuje precyzyjną cyfrową interpretację tabel do wyprowadzania wartości rezystancji, które mieszczą się w zakresie dokładności określonym w tabeli.
Opcje (kod zamówienia w nawiasie)
Symualcja termopary (9711)
| Typ |
Zakres °C |
Dokładność °C |
| J |
-210 do 150 / 150 do 1200 |
0,15 / 0,3 |
| K |
-270 do 190 / 190 do 1250 |
0,5 / 0,6 |
| T |
-200 do 150 / 150 do 400 |
0,4 / 0,5 |
| R |
-50 do 800 / 800 do 1750 |
0,8 / 2,0 |
| S |
-50 do 850 / 850 do 1750 |
0,9 / 2,0 |
| B |
100 do 1200 / 1200 do 1800 |
1.0 / 2.0 |
| N |
-270 do 260 / 260 do 1300 |
0,5 / 0,4 |
| E |
-50 do 1000 |
0.3 |
Kompensacja zimnego złącza +/- 0,5°C (dotyczy zmian otoczenia mniejszych niż +/- 1°C przy 23°C).
Dokładność symulacji termopary jest określona przez dokładność funkcji napięcia stałego 5011 i dokładność standardowych tabel termopar (BS EN 60584-1) opublikowanych przez British Standards Institute. 5011 wykorzystuje precyzyjną cyfrową interpretację tabel w celu uzyskania poziomów napięcia wyjściowego, które mieszczą się w zakresie dokładności określonym w tabeli.
Napięcie DC* (9711)
| Zakres |
Dokładność |
Rozdzielczość |
| 20mV |
100ppm + 4μV |
100nV |
| 200mV |
30ppm + 6μV |
1μV |
| 2V |
25ppm + 20μV |
1μV |
| 20V |
25ppm + 150μV |
10μV |
* Specyfikacje mają zastosowanie od 10 do 100% zakresu. 10% powyżej zakresu.
Prąd DC* (9718, wymagana opcja 9711) napięcie zgodności: 11V
| Zakres |
Dokładność |
Rozdzielczość |
| 200μA |
150ppm + 15nA |
1nA |
| 2mA |
100ppm + 40nA |
10nA |
| 20mA |
80ppm + 200nA |
10nA |
| 200mA |
80ppm + 3μA |
100nA |
* Specyfikacje mają zastosowanie od 10 do 100% zakresu. 10% powyżej zakresu.
Cyfrowa częstotliwość / okres (9729: ok. 2V pk/pk
| Zakres |
0,1Hz do 10MHz / 100ns do 10s |
| Dokładność |
20ppm |
| Rozgrzewanie |
30 minut do pełnej dokładności |
| Czas osiadania |
Mniej niż 5 sekund |
| Standardowe interfejsy |
GPIB (IEEE-488), RS-232, USB |
| Wydajność temperaturowa |
Praca: 0 do 40°C, Pełna spec: 23°C +/- 5°C, Przechowywanie: -10°C do 50°C |
| Wilgotność robocza |
< 80% bez kondensacji |
| Wysokość robocza |
0 do 3 km. Bez pracy: 3km do 12km |
| Zasilanie linii |
100 – 230V AC 50/60Hz. Pobór mocy 60W typowo, 80W max. |
| Wymiary |
W450 x D272 x H152mm (18 x 11 x 7″) |
| Waga |
7kg (15.4lbs) |
| Kraj pochodzenia |
UK |
| W zestawie |
Podręcznik użytkownika, kabel RS-232 i adapter/kabel USB |
