Opis
Najważniejsze cechy:
• 144 niskoszumowe mikrofony MEMS
• Kamera na podczerwień 640×512
• Inteligentna analiza typu wyładowania niezupełnego
• Wykrywanie wielu źródeł
• Lokalizacja źródeł dźwięku w czasie rzeczywistym
• Wykrywanie wyładowań niezupełnych
• Szacowanie wycieku gazu
• Wykrywanie usterek mechanicznych
• Dalmierz laserowy

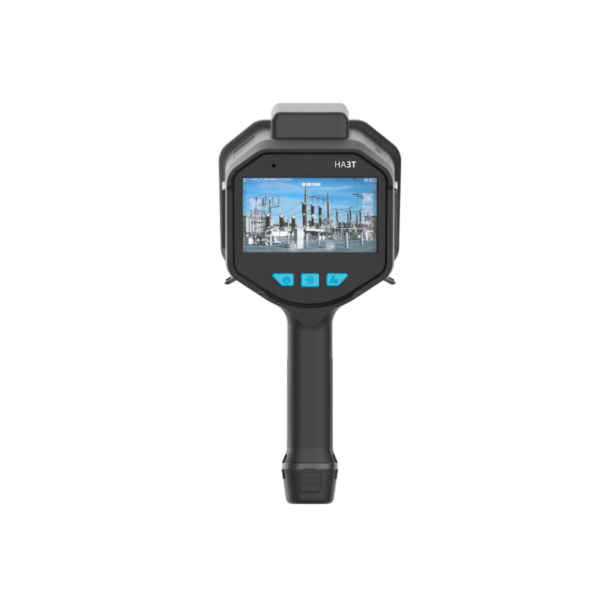

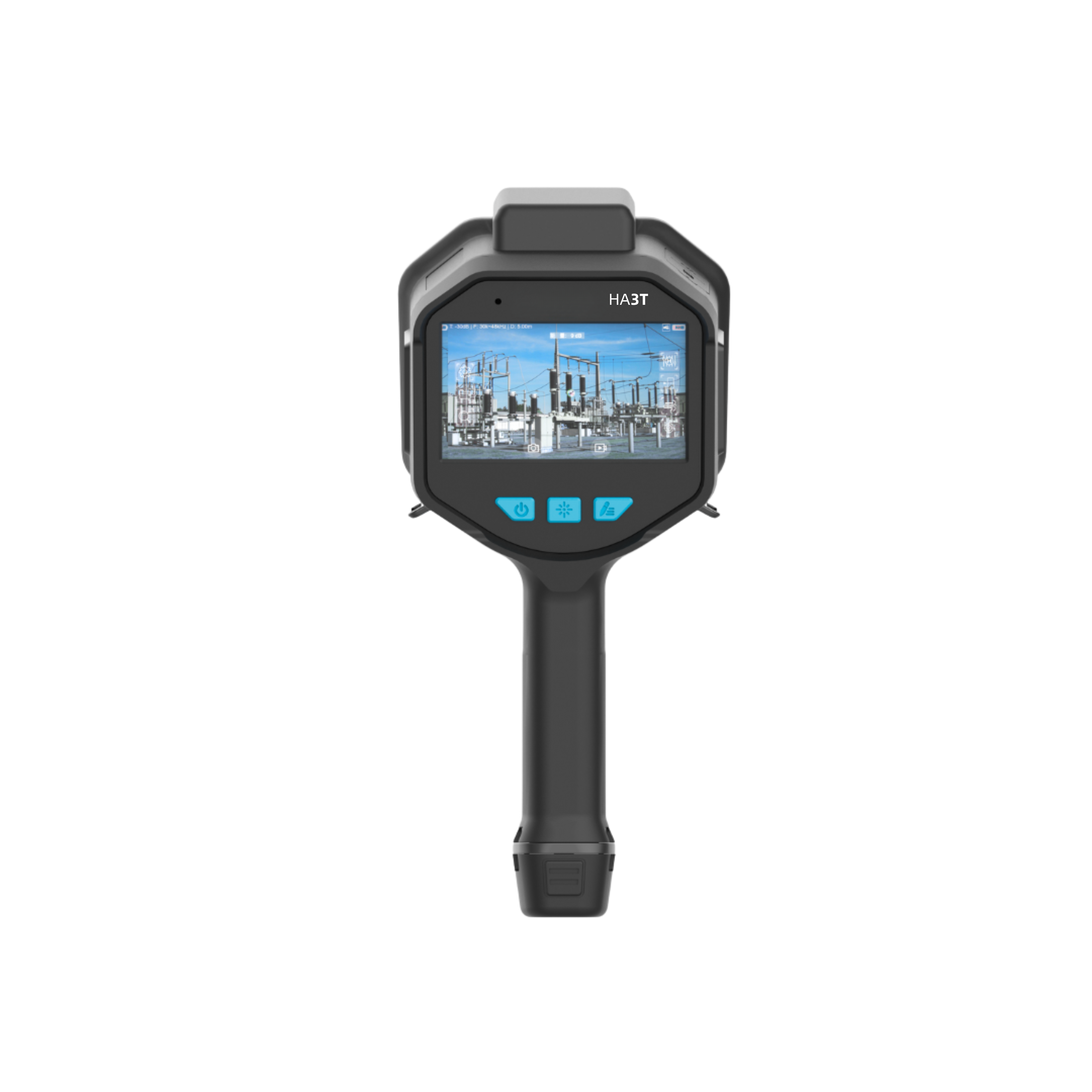

Kamera HA3T firmy Hertzinno to trzecia generacja kamery akustyczno-termowizyjnej, która łączy matrycę 144 mikrofonów MEMS z wielomodowym pozycjonowaniem i udoskonalonymi algorytmami AI.
Zaprojektowana dla wysokiej precyzji i efektywności, pozwala specjalistom rejestrować i analizować złożone źródła dźwięku oraz obraz termiczny w warunkach przemysłowych. Wysokiej rozdzielczości czujnik IR umożliwia równoczesną analizę termiczną.

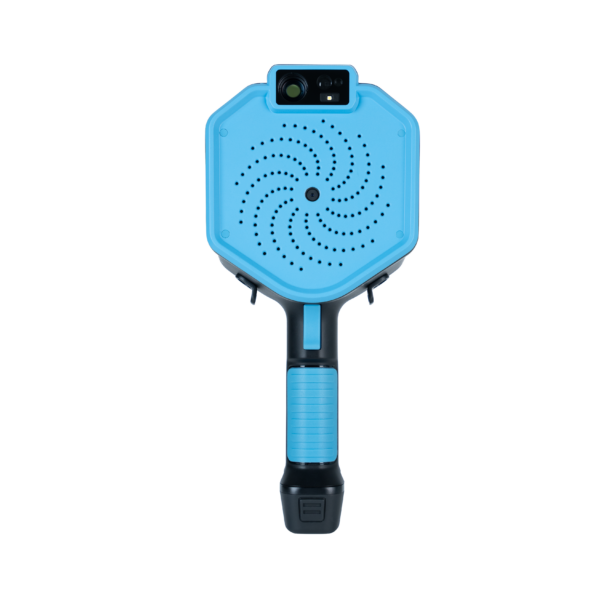

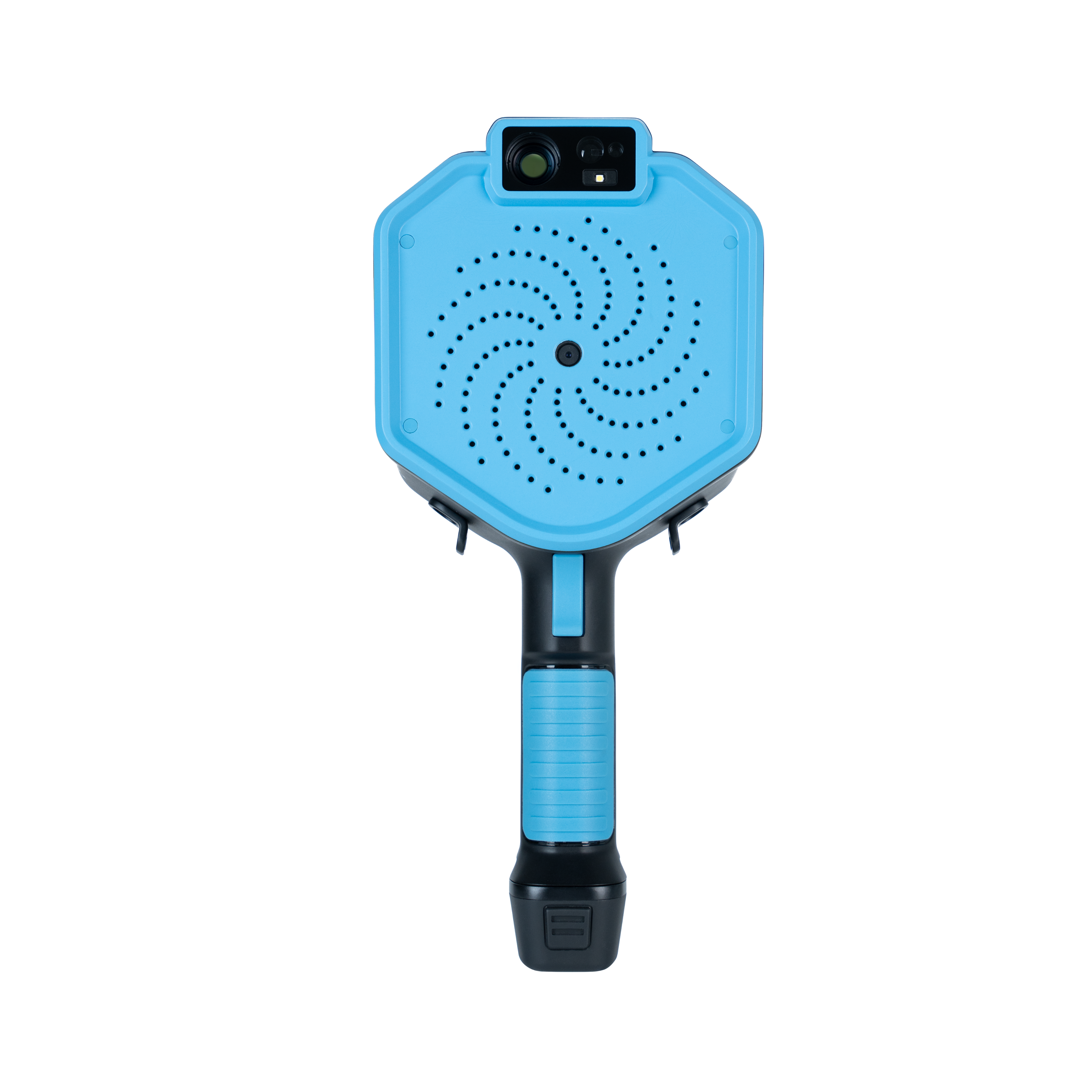

Zoptymalizowana konstrukcja pierścieniowa wraz z beamformingiem zapewnia dokładność lokalizacji ±1°, umożliwiając identyfikację wielu źródeł.
Obsługa:
– Monitorowanie dźwięku przez Bluetooth
– Widmo częstotliwości online
– Analiza i udostępnianie jednym kliknięciem
– Tworzenie raportów w czasie rzeczywistym
– Eksport danych: Wi-Fi, Bluetooth, USB
– Analiza offline na PC, online w chmurze
– Dodawanie notatek tekstowych, głosowych, zdjęć, tagów
| Parametr |
Wartość |
| Model |
HA3T |
| Mikrofony |
144 cyfrowe mikrofony MEMS |
| Zakres dynamiki kamery |
-30 dB ~ 120 dB |
| Minimalna czułość obrazowania |
10kHz: 3 dB SPL
20kHz: -5 dB SPL
40kHz: -5 dB SPL
60kHz: 10 dB SPL
80kHz: 35 dB SPL
100kHz: 45 dB SPL |
| Zasięg działania |
0,3 m ~ 200 m |
| Zakres dynamiki dla wielu celów |
0 ~ 18 dB |
| Pasmo częstotliwości |
2 kHz ~ 130 kHz |
| Rozdzielczość przestrzenna |
≤1 cm @1 m, 40 kHz |
| Kamera optyczna |
13 MP |
| Pole widzenia kamery |
72° ±3° |
| Oświetlenie |
LED |
| Rozdzielczość zdjęć |
4K (3840×2160), 1080P |
| Zoom cyfrowy |
1x / 2x / 4x / 8x |
| Wideo |
1920×1080@30fps,
1920×1080P@60fps (do 5 min) |
| Pamięć |
128 GB |
| Ekran |
5 cali, dotykowy, 1280×720P |
| Łączność |
Wi-Fi (2.4G & 5G), Bluetooth 4.2 |
| Pozycjonowanie |
BD, GPS, GLONASS, GALILEO |
| E-kompas |
Tak |
| Pomiar odległości laserem |
0.1 – 20 m |
| Transmisja danych |
USB, Wi-Fi, Bluetooth |
| Złącze USB |
Typ-C |
| Bateria |
2x akumulator Li-Ion |
| Czas ładowania |
2.5 h (10%–90%), szybkie ładowanie PD |
| Stopień ochrony |
IP54 |
| Mocowanie statywu |
UNC 1/4-20 |
| Waga |
<1.2 kg |
| Wymiary |
333 × 152 × 115 mm |
| Temperatura pracy |
-20℃ ~ 55℃ |
| Temperatura przechowywania |
-40℃ ~ 85℃ |
| Wilgotność robocza |
10% – 95% (bez kondensacji) |
| Tryby pracy |
Wykrywanie wyładowań niezupełnych, wycieków, hałasu mechanicznego |
| Oprogramowanie |
Analiza na urządzeniu, PC i w chmurze |
Specyfikacja termowizyjna:
| Parametr |
Wartość |
| Czujnik |
640×512 (tlenek wanadu, bezchłodzeniowy) |
| Rozmiar piksela |
12 μm |
| Zakres spektralny |
8 – 14 μm (LWIR) |
| NETD (czułość termiczna) |
≤40 mK (@25°C, F#=1.0) |
| Zakres pomiarowy / dokładność |
-20°C ~ 150°C / 100°C ~ 550°C (±2°C lub ±2%, w zależności co większe) |
| IFOV (rozdzielczość przestrzenna) |
0.8 mrad |
| Pole widzenia (FOV) |
29.3° (H) × 23.4° (V), 37.5° (D) |
| Ogniskowa |
15 mm (stała) |
| Częstotliwość odświeżania |
30 Hz |
