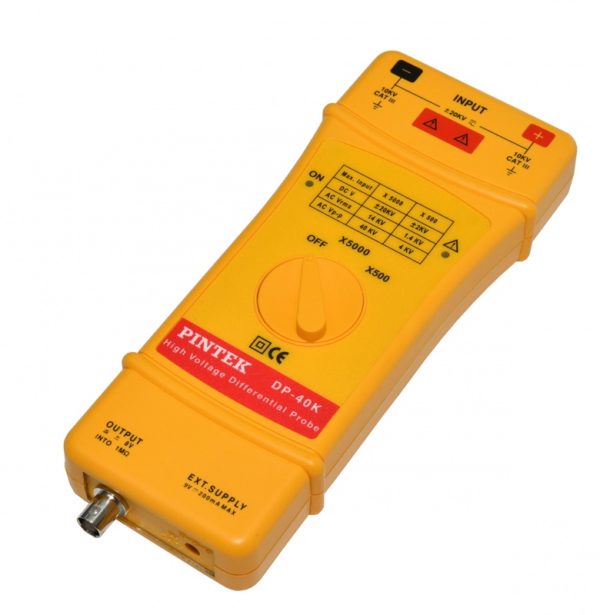

Opis produktu – Sonda różnicowa DP-40K ( 40KV / 20MHz )
- Szerokość pasma:
- DC – 75 MHz (-3 dB) dla x 500
- DC – 20 MHz (-3 dB) dla x 5000
- Tłumienie: x 500, x 5000
- Dokładność: ± 2%
- Zakresy napięcia wejściowego (DC + AC peak to peak)
- ≦ 40 KV dla x 5000, (tj. około 14 KV RMS lub ± 20 KV DC)
- ≦ 4 KV dla x 500, (tj. około 1,4 KV RMS lub ± 2 KV DC)
- Dopuszczalne maksymalne napięcie wejściowe
- Maksymalne napięcie różnicowe: 40 KV (DC + AC peak to peak)
- Maksymalne napięcie między każdym zaciskiem wejściowym a masą: 10 KV RMS
- Impedancja wejściowa:
- Różnicowa: 108,8 MΩ // 1 pF
- Między zaciskami a masą: 54,4 MΩ // 2 pF
- Wyjście: ≦ ± 4.0 V
- Impedancja wyjściowa: 50 Ω
- Czas narastania:
- 4,7 ns dla x 500
- 17,5 ns dla x 5000
- Współczynnik odrzucenia w trybie wspólnym:
- 60 Hz: ＞ 80 dB , 100 Hz: ＞ 60 dB , 1 MHz: ＞ 50 dB
- Zasilanie:
- Zewnętrzne zasilanie 9 V DC.
- Pobór prądu: 120 mA maks. (1,1 WATT)
