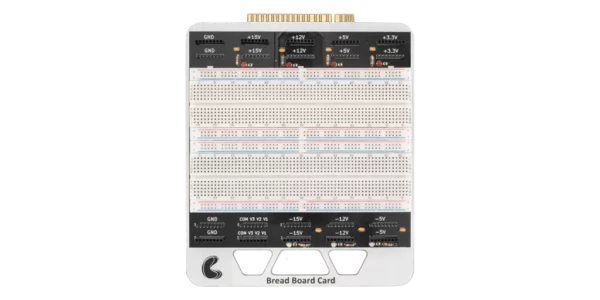

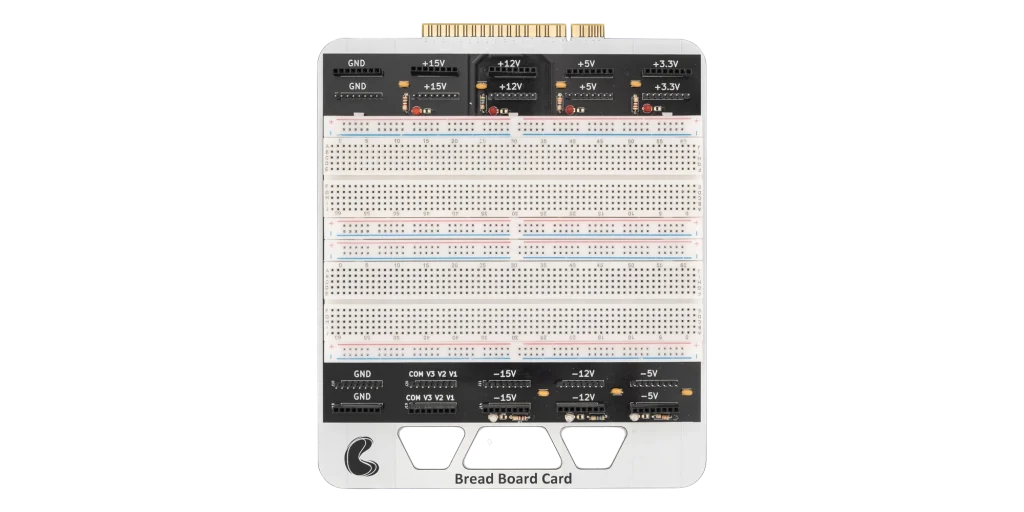

Name: Karta doświadczalna Breadboard
Brand: Bedo

Opis produktu – Karta doświadczalna Breadboard

Zestaw Breadboard Experimental Card Training Kit został zaprojektowany w celu zapewnienia praktycznego doświadczenia w budowaniu, testowaniu i zrozumieniu obwodów elektronicznych. Służy jako narzędzie edukacyjne dla studentów, hobbystów i inżynierów, którzy uczą się lub doskonalą swoje umiejętności w zakresie elektroniki i projektowania obwodów.

Zakres dostawy

Breadboard Experimental Card (EC114)
Hardard copy user manual

Wymagane do działania

Card holder (MMS103) With Advanced Computer Interface Base Unit with Built- w zasilacz (MMS100)
Uchwyt karty (MMS103) z jednostką bazową interfejsu komputerowego z wbudowanym zasilaczem (MMS101)
Zasilacz stołowy (MMS102) (Klient musi dostarczyć oscyloskop, generator funkcyjny, multimetr)

Szczegóły techniczne

Karta jest kompatybilna z uchwytem na kartę (MMS103)
Karta zawiera banany z +15V, -15V, -12V, +12V, +5V, -5V i +3. 3V dla wygody przeprowadzania eksperymentów.
Karta zawiera banany do zasilania trójfazowego V1, V2, V3, które działają jako źródło sygnałów napięcia przemiennego.
Opakowanie zawiera następujące komponenty:
- Pudełko 525 rezystorów węglowych, Tolerancja 1% 1/4W
  - 0Ω 25 rezystorów 1/4W 1%
  - 10Ω 25 rezystorów 1/4W 1%
  - 20Ω 25 rezystorów 1/4W 1%
  - 47Ω 25 rezystorów 1/4W 1%
  - 100Ω 50 rezystorów 1/4W 1%
  - 220Ω 50 rezystorów 1/4W 1%
  - 470Ω 25 rezystorów 1/4W 1%
  - 1KΩ 50 rezystorów 1/4W 1%
  - 2. 2KΩ 25 rezystorów 1/4W 1%
  - 4. 7KΩ 25 rezystorów 1/4W 1%
  - 10KΩ 50 rezystorów 1/4W 1%
  - 22KΩ 25 rezystorów 1/4W 1%
  - 47KΩ 25 rezystorów 1/4W 1%
  - 100KΩ 25 rezystorów 1/4W 1%
  - 220KΩ 25 rezystorów 1/4W 1%
  - 470KΩ 25 rezystorów 1/4W 1%
  - 1MΩ 25 rezystorów 1/4W 1%
  - 15 kondensatorów elektrolitycznych, Zestaw do przechowywania, 0. 1u do 220uF (200 sztuk)
  - 20 cyfrowych logicznych układów scalonych, w tym
  - x2 bramki AND, x2 bramki OR, x2 bramki XOR
  - x2 bramki NAND, x2 bramki NOR, x2 bramki XNOR
  - X2 SR- Latch, X2 Dflipflop,
  - x1 uniwersalny rejestr Shift, x1 licznik
  - X2 7-segmentowe, X2 7-segmentowe sterowniki układów scalonych.
  - 12 przycisków i przełączników
- 40 zworek męsko-męskich
- 15 diod LED zielonych, czerwonych i niebieskich
