Klasyczny trenażer sterowania

Opis

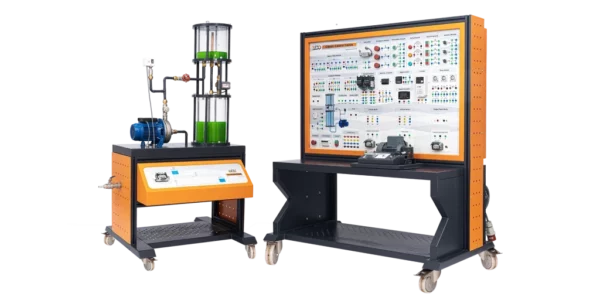

Trener sterowania klasycznego (MCC101) został zaprojektowany z myślą o demonstracji koncepcji automatyki przemysłowej przy użyciu komponentów sterowania klasycznego. System składa się z dwóch głównych jednostek, pierwsza to jednostka sterująca systemem, która zawiera klasyczne komponenty sterowania przemysłowego, urządzenia zasilające i pomiarowe, wyświetlacze cyfrowe oraz trzy silniki do sterowania. Druga jednostka to moduł eksperymentalny z aplikacją automatyki przemysłowej, która składa się z pompy odśrodkowej i 2 zbiorników na wodę. Za pomocą bezpiecznych kabli połączeniowych uczestnicy będą mogli łączyć się między modułami w celu przeprowadzania eksperymentów.

Dane techniczne

Stycznik zasilania
- Bieguny: 3 bieguny
- Moc znamionowa: 4 Kw
Przeciążenie termiczne
- Zasilanie AC: 220 VAC, 50-60 Hz
- Prąd znamionowy: 1,6A ~ 2,5A
Przeciążenie elektroniczne
- Zasilanie AC: 220 VAC, 50-60 Hz
- Prąd znamionowy: 0,5 ~ 6A
Przekaźniki
- Zasilanie AC: 220 VAC, 50-60 Hz
- Bieguny :3 bieguny
- Prąd znamionowy: 10A
Pompa
- Zasilanie AC: 220 VAC, 50-60 Hz
- Rated Power: 0.75KW
Silnik trójfazowy
- Rated Power:0.37Kw
- Rated Frequency: 50HZ
Silnik jednofazowy
- Rated Power:0. 18Kw
- Prąd znamionowy: 1.99A
- Częstotliwość znamionowa: 50HZ
Timery
- Zasilanie AC: 220 VAC, 50-60 Hz
- Timing: 0.5 sec ~ 100 hr.
Sterownik silnika
- Zasilanie AC: 220 VAC, 50-60 Hz
- Czas: 0,5 s ~ 100 godz. Sterownik silnika
- Zasilanie AC: 220 VAC, 50-60 Hz
- Prąd wejściowy: 13,6 A
- Prąd wyjściowy 7. 5 A
- Moc znamionowa: 2 KM

Zakres dostawy

Trener sterowania klasycznego (MCC101)
Twarda kopia instrukcji obsługi
Multimetr

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

Trener składa się z dwóch głównych jednostek połączonych ze sobą w celu zasilania drugiej jednostki z głównej jednostki sterującej za pomocą kabla.
Pierwsza jednostka to jednostka sterująca, która zawiera wszystkie klasyczne komponenty sterujące, podczas gdy druga jednostka zawiera pomniejszoną aplikację przemysłową, która składa się z procesu zamkniętej pętli kontrolującej poziom wody i ciśnienie w zbiorniku.
Moduł operacyjny jednostki głównej jest wyposażony w wyłącznik ON/OFF, wyłącznik awaryjny, wyłącznik automatyczny oraz 3-fazowe zasilanie.
Moduły dla klasycznych komponentów kontrolnych zawartych w jednostce głównej to:
- Moduł wyłączników krańcowych
- Moduł wyłączników awaryjnych
- Moduł przycisków
- Moduł diod sygnalizacyjnych
- Moduł przełączników ON/OFF
- Moduł przełączników selektorowych
- Moduł przekaźników
- Styczniki moduł
- Moduł przeciążenia termicznego
- Moduł przeciążenia elektronicznego
- Moduł licznika cyfrowego
- Moduł pulsometru cyfrowego
- Moduł falownika
- Moduł timerów
- 2 x silniki trójfazowe silników trójfazowych
- Silnik jednofazowy
Zaciski każdego modułu są wyświetlane w różnych kolorach gniazd bananowych, aby umożliwić łączenie między komponentami.
Jednostka główna zawiera również schemat procesu przemysłowego dla lepszego zrozumienia systemu i pomocy w obsłudze procesu we właściwej kolejności.
Moduły z punktami testowymi dla komponentów procesu przemysłowego są zawarte w panelu sterowania, takie jak:
- Moduł pompy
- Moduł przełącznika ciśnienia
- Moduł elektrody poziomu
- Moduł zaworu elektromagnetycznego
- Elektrodowe czujniki poziomu
Każdy z 3 silników elektrycznych dostarczonych w jednostce głównej jest wyposażony w pokrywę na części obrotowej, aby zapewnić bezpieczeństwo systemu podczas szkolenia.
Czujnik prędkości na każdym wale silnika do pomiaru jego prędkości obrotowej.
Silnik jednofazowy jest wyposażony w indukcyjny czujnik zbliżeniowy w pobliżu jego wału obrotowego, używany do pomiaru prędkości obrotowej silnika w określonej metodzie i wyświetlania jej na cyfrowym mierniku impulsów.
Pierwszy silnik trójfazowy jest wyposażony w czujnik fotoelektryczny w pobliżu jego wału obrotowego, używany do pomiaru prędkości obrotowej silnika w określonej metodzie i wyświetlania jej na cyfrowym mierniku impulsów.
Drugi silnik trójfazowy jest wyposażony w indukcyjny czujnik zbliżeniowy w pobliżu jego obracającego się wału, służący do pomiaru prędkości obrotowej silnika w określony sposób i wyświetlania jej na cyfrowym mierniku impulsów.
Używając klasycznych komponentów sterujących, uczestnik szkolenia będzie mógł kontrolować kierunek obrotów silników, a także uruchamiać silniki różnymi metodami.
Przemysłowa jednostka procesowa zawiera wyłącznik ciśnieniowy do ochrony pompy przed wysokim ciśnieniem, zawór elektromagnetyczny do kontroli przepływu cieczy
Zbiornik procesowy (górny) zawiera 3 elektrodowe czujniki poziomu, 1. elektroda jest odpowiedzialna za uruchomienie pompy w celu napełnienia zbiornika, podczas gdy 3. elektroda jest odpowiedzialna za zatrzymanie pompy i otwarcie zaworu elektromagnetycznego w celu spuszczenia wody do dolnego zbiornika, aż poziom wody znajdzie się na wysokości 2. elektrody.
Główną funkcją tego urządzenia jest pomiar poziomu wody w górnym zbiorniku za pomocą elektrodowego czujnika poziomu. Gdy poziom wody osiągnie określony poziom, który został ustawiony przez czujnik poziomu elektrody, pompa przestaje tłoczyć wodę z dolnego zbiornika do górnego zbiornika.

Eksperymenty

Badanie funkcji klasycznych komponentów sterujących.
Zrozumienie połączeń elektrycznych klasycznych komponentów sterujących.
Rozróżnienie między połączeniem jednofazowym i trójfazowym.
Obwód sterowania pracą silnika.
Obwód sterowania pracą silnika z przeciążeniem.
Zasilanie i sterowanie silnikiem za pomocą przycisków i diod LED.
Zasilanie i sterowanie silnikiem z dwóch różnych miejsc.
Obwód sterowania odwróceniem kierunku obrotów silnika.
Obwody zasilania i sterowania dwoma silnikami pod warunkiem, że jeden z nich działa tylko wtedy, gdy drugi jest już uruchomiony.
Obwody zasilania i sterowania dwoma silnikami pod warunkiem, że jeden z nich działa tylko wtedy, gdy drugi jest wyłączony.
Obwód zasilania i sterowania dwóch silników za pomocą przełączników ON/OFF i timerów.
Obwód zasilania i sterowania dwóch silników za pomocą przełączników ON/OFF i timerów, a następnie zatrzymanie ich obu po pewnym czasie.
Obwód zasilania i sterowania dwóch silników za pomocą przełączników ON/OFF i timerów, a następnie zatrzymanie pierwszego silnika po pewnym czasie.
Obwód zasilania i sterowania pracą dwóch silników naprzemiennie z określonym interwałem czasowym.
Obwód sterowania prędkością silnika za pomocą falownika.
Pomiar prędkości za pomocą cyfrowego miernika impulsów.
Obwód sterowania wyłącznikiem krańcowym z licznikiem cyfrowym.
Kontrola ciśnienia i przepływu cieczy za pomocą przełącznika ciśnienia, czujników poziomu, pompy i różnych zaworów.
