Opis

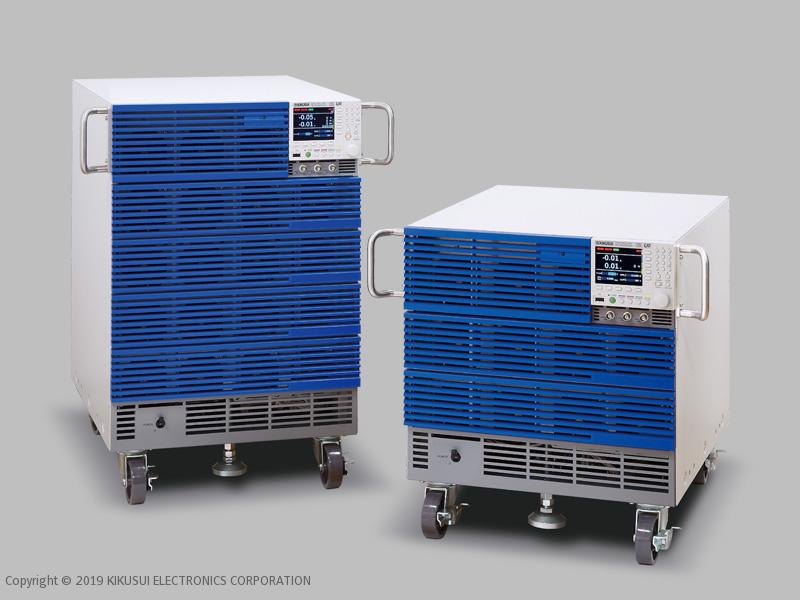

Elektroniczne obciążenia DC KIKUSUI serii PLZ-5WH o wysokiej mocy to wytrzymałe, niezawodne urządzenia wielofunkcyjne. Do 20kW można osiągnąć w jednej jednostce. Dzięki wysoce zwartej konstrukcji PLZ-5WH, seria ta może zostać obciążona do 20kW w pojedynczej jednostce. Symulacja obciążenia może być osiągnięta szybciej niż kiedykolwiek dzięki niezawodnej, bardzo szybkiej konstrukcji obwodów sterowania prądem PLZ-5WH. Dokładny pomiar prądu może być wykonany z niezwykle wysoką rozdzielczością nastaw. Kolorowy wyświetlacz LCD pozwala na przyjazną użytkownikowi obsługę z panelu przedniego o wysokiej widoczności. Cyfrowe interfejsy RS232C, USB, oraz LAN są dostarczane w standardzie do prostej integracji w dowolnym systemie.

Cechy

Szeroki zakres napięcia roboczego do 800 V

• Zakres napięcia pracy od 10 V do 800 V.
• Minimalne wymagane napięcie robocze do obciążenia prądowego wynosi 1.5 V.

Maksymalna szybkość narastania 20 A /μs

• Seria PLZ-5WH ma czas narastania 20 uS, co z łatwością zaspokaja krytyczne potrzeby testów oceny zasilania wymagających szybkiej odpowiedzi stanów przejściowych.
  *Podczas korzystania z PLZ20005WH

Praca równoległa

• Do 100kW w pracy równoległej (Maks. 5 jednostek)
• PLZ12005WH/PLZ20005WH mogą być połączone równolegle w celu zwiększenia maksymalnych możliwości systemu do 100kW. Podczas połączenia równoległego, jedna jednostka nadrzędna w pełni steruje jednostkami podrzędnymi, pozwalając użytkownikowi na sterowanie całym systemem i monitorowanie wszystkich danych z panelu przedniego jednostki nadrzędnej. Praca równoległa wymaga jednego opcjonalnego kabla do podłączenia każdej jednostki podrzędnej (do 4). Ustawienia jednostki nadrzędnej i podrzędnych są konfigurowane automatycznie w momencie podłączenia. Po odłączeniu kabla równoległego i zrestartowaniu jednostki ustawienia pracy niezależnej automatycznie zostają przywrócone.

Maksymalny prąd i moc podczas pracy równoległej przy wykorzystaniu tego samego modelu

Elastyczny interfejs komunikacyjny

• Standardowe interfejsy LAN, USB i RS232C. *opcjonalny GPIB

Tryb arbitralnej ( ARB) charakterystyki I-V

• W trybie ARB można ustawić arbitralną charakterystykę I-V poprzez wprowadzenie wielu punktów I-V (wartości napięcia i prądu). 3 do 100 punktów może być zarejestrowanych i odległości pomiędzy wszystkimi punktami są automatycznie liniowo interpolowane. Minimalne napięcie (0.00V) i maksymalne napięcie (808.00V) są stałe. Tryb ten może być użyty do symulacji sterownika LED lub innych badanych urządzeń o charakterystyce nieliniowej.

Modele
