Kompletny zestaw do badania 300W 3 fazowy silnik asynchroniczny i silnik DC (prądnica) PACK-ACDC1

Opis produktu – Kompletny zestaw do badania 300W 3 fazowy silnik asynchroniczny i silnik DC (prądnica) PACK-ACDC1

Kompletny zestaw do badania 300W 3 fazowy silnik asynchroniczny i silnik DC (prądnica) PACK-ACDC1

Cele edukacyjne

• Zbadaj stojan i wirnik silnika asynchronicznego.
• Przestudiuj liczbę par biegunów i wpływ na prędkość obrotową.
• Zanotuj, oblicz i wykreśl wielkości elektryczne i mechaniczne silnika.
• Urzeczywistnij bilans mocy silnika.
• Zbadaj uzwojenie twornika / cewki indukcyjnej maszyny prądu stałego.
• Zrozumieć wpływ uzwojenia cewki indukcyjnej na prędkość obrotową.
• Zwróć uwagę na napięcia i prądy w tworniku i cewce.
• Zanotuj, oblicz i wykreśl wielkości elektryczne i mechaniczne generatora.
• Urzeczywistnij bilans mocy generatora.
• Pomiary prądu miernikiem cęgowym

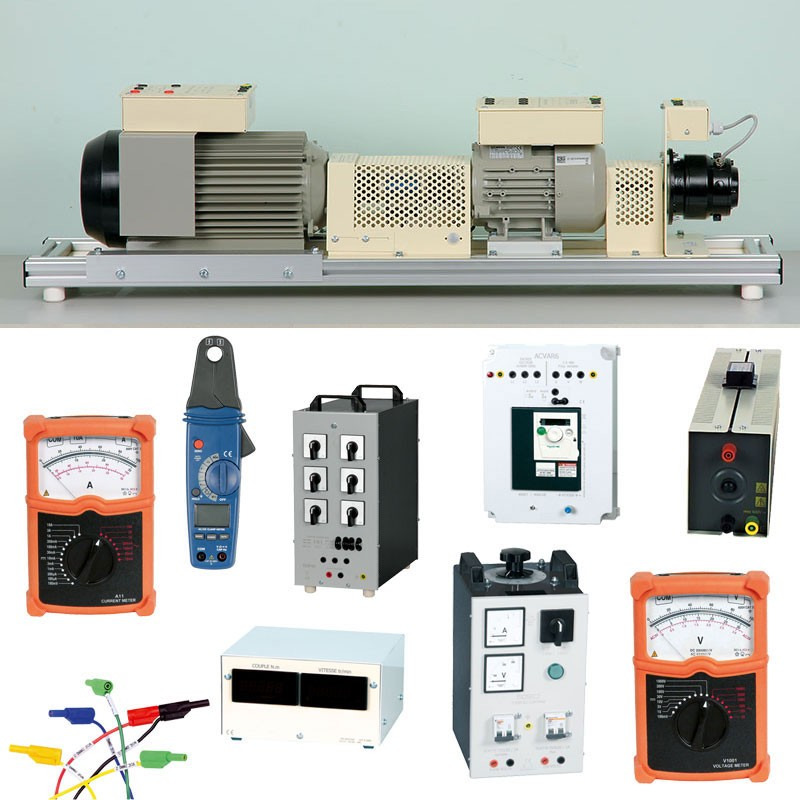

Wyposażenie zestawu:

• 1 szt. trójfazowy silnik indukcyjny klatkowy
  Napięcie 230/400V, prąd 1,5/0,9A ; wymiar 90x172x235mm; kolor szary, na górze obudowa z wyprowadzonymi gniazdami laboratoryjnymi 4mm
• 1 szt. silnik bocznikowy DC
  Napięcie 230/400V, prąd 2A ; wymiar 90x172x239mm; waga 21kg; kolor szary, na górze obudowa z wyprowadzonymi gniazdami laboratoryjnymi 4mm
• 1 szt.czujnik momentu obrotowego
  zakres czujnika 20Nm; wyjście sygnału 0-5V; max obroty 2000; zasilanie 12-28VDC ; czujnik z metalową perforowaną osłoną
• 1 szt. tachogenerator prądu stałego
  napięcie 10V przy 1000 obrotach; umieszczony na metalowym trójkątnym stojaku malowanym proszkowo; wyprowadzone gniazda 4mm; wymiar 90x172x170mm
• 1 szt. miernik, wyświetlacz momentu i prędkości
  zakres 200Nm; wujście -5V/0/5V; obroty 2000; w metalowej obudowie
• 1 szt. zasilacz dla maszyn DC
  reglowany zasilacz DC z woltomierzem i amperomierzem 0-240V/3A ; dodatkowe wyjście DC nieregulowane 190V/1A; metalowa obudowa malowana proszkowo z uchwytami do przenoszenia
• 1 szt. rezystor suwakowy
  3300ohm, 0,44A
• 1 szt. zasilacz dla maszyn DC
  reglowany zasilacz DC z woltomierzem i amperomierzem 0-240V/3A ; dodatkowe wyjście DC nieregulowane 190V/1A;
• 1 szt. obciążenie rezystancje
  moc 0,5kW; ilość przełączników 6 ; krok 5%; waga 15kg; zworki na panelu przednim; wyprowadzone gniazda 4mm
• 1 szt.woltomierz magnetoelektryczny analogowy klasa 0,5%
  zakres pomiarowy 30/100/300/1000V; klasa dokładności 0,5%; ilość zakresów 4; lusterko pod skalą na całym zakresie;  długość skali co najmniej 130mm
• 1 szt. amperomierz analogowy klasa 0,5%
• 1 szt. miernik cęgowy AC i DC
• 1 szt. falownik AC/AC
  dla silników o mocy 300W; napięcie wyjściowe 3 fazy 230V regulowane; wejście 230V jednofazowe; ciągły prąd wyjściowy 4,4A; prąd max 5A; w obudowie z tworzywa z wyprowadzonymi gniazdami 4mm;
• 1 szt. Stelaż do silników
• 1 szt. Zestaw przewodów 4mm
