Opis produktu – Kompletny zestaw dydaktyczny instalacji fotowoltaicznej, wiatrowej oraz hybrydowej produkcji energii PACK-SOLEOL-1
PACK-SOLEOL-1 to kompletny, mobilny zestaw dydaktyczny przeznaczony do nauki
i badania instalacji fotowoltaicznych, wiatrowych oraz hybrydowych – zarówno
w trybie współpracy z siecią (ON-GRID), jak i w pracy wyspowej
(OFF-GRID).

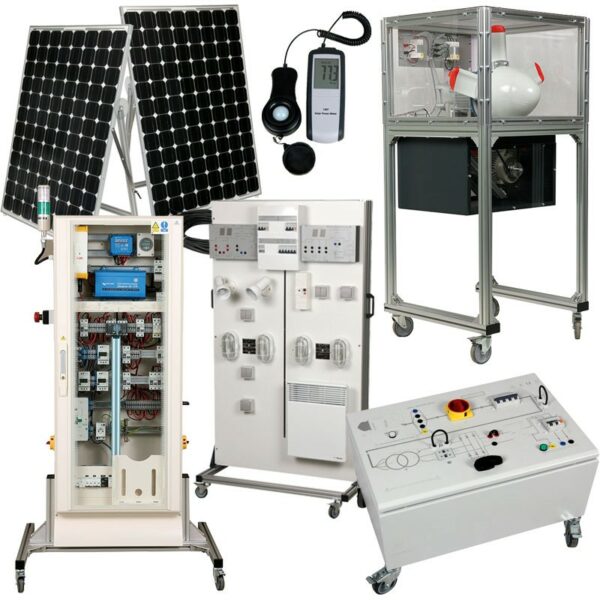

Rozwiązanie składa się z profesjonalnej szafy elektrycznej, dwóch paneli fotowoltaicznych
z pyranometrem, trójfazowej turbiny wiatrowej 400 W, panelu symulacji obciążeń oraz
skrzynki konwersji energii z rezystorem. Zestaw dostarczany jest wraz z
materiałami dydaktycznymi dla ucznia i nauczyciela oraz z komunikacją
Bluetooth, umożliwiającą bieżące monitorowanie parametrów pracy instalacji
na tablecie lub smartfonie.
4 możliwe badania w zależności od kombinacji elementów
| Badanie | Elementy | Zakres |
|---|---|---|
| Badanie nr 1 | A + B + D | Jednostka centralna instalacji fotowoltaicznej z przesyłem energii do sieci oraz pracą wyspową |
| Badanie nr 2 | A + C + D | Jednostka centralna turbiny wiatrowej z przesyłem energii do sieci oraz pracą wyspową |
| Badanie nr 3 | A + B + C + D | Jednostka centralna instalacji hybrydowej (PV + wiatr) z przesyłem energii do sieci oraz pracą wyspową |
| Badanie nr 4 | C + E | Turbina wiatrowa ze skrzynką konwersji energii odnawialnej |
Skład zestawu
Element A – Szafa elektryczna
Szafa techniczna standaryzowanej jednostki centralnej na mobilnej ramie jezdnej. Wymiary: 810 × 600 × 1890 mm.
- 2 rozłączniki
- wyłącznik różnicowoprądowy 500 mA / 30 A
- wyłącznik różnicowoprądowy 30 mA
- ogranicznik przepięć + bezpieczniki
- 3 liczniki energii o rozdzielczości 100 Wh
- grzybkowy wyłącznik bezpieczeństwa
- przełącznik źródeł zasilania
- regulator ładowania 12/24 VDC – 15 A
- 2 akumulatory 12 V / 14 Ah
- komplet złączy fotowoltaicznych
- falownik 500 W do synchronizacji z siecią
- przetwornica napięcia 24 VDC / 230 VAC – 375 W
| Falownik (współpraca z siecią) | Napięcie | Prąd maks. | Moc |
|---|---|---|---|
| Wejście | 65–125 VDC | 8 A | — |
| Wyjście | 230 VAC – 50 Hz | 2,25 A | 500 W |
| Przetwornica (praca wyspowa) | Napięcie | Prąd maks. | Moc |
|---|---|---|---|
| Wejście | 20–32 VDC | 11 A | 210 W |
| Wyjście | 230 VAC – 50 Hz | 1,5 A | 300 VA |
Element B – Dwa panele fotowoltaiczne 200 Wc z pyranometrem
Panele na uchylnej ramie z regulacją kąta pochylenia, z kablem połączeniowym i pyranometrem.
| Napięcie obwodu otwartego | 46 V DC |
| Prąd zwarciowy | 6,3 A |
| Napięcie w punkcie mocy maks. (MPP) | 37 V DC |
| Prąd w punkcie mocy maks. (MPP) | 5,7 A |
| Moc maksymalna | 215 Wc (±10%) |
| Typ ogniw | krzem monokrystaliczny |
| Powierzchnia użytkowa ogniw | 1,5 m² |
| Wyjście na panel | 37 VDC / 5,7 A / 200 Wc |
| Regulacja kąta pochylenia | 5°–70° |
| Wymiary (złożone / rozłożone) | 1620×1060×100 mm / 2100×1060×700 mm |
- szczelne połączenia IP65 – 1000 V z tyłu panelu
- solidna rama aluminiowa, lekka i łatwa w przemieszczaniu
- przyrząd do pomiaru kąta pochylenia oraz dwa przeguby kulowe z dźwigniami zaciskowymi
- kabel 30 m do podłączenia paneli do dowolnego systemu solarnego
- pyranometr mierzący moc promieniowania słonecznego w W/m²
Element C – Trójfazowa turbina wiatrowa 400 W
- wyjście trójfazowe 3 × 85 V AC – 400 W przy 440 obr/min (zaciski bezpieczeństwa)
- wyjście stałoprądowe 110 V DC – 400 W przy 440 obr/min
- wybór wyjścia przez dołączony prostownik lub połączenie bezpośrednie
- symulacja wiatru: trójfazowy silnik asynchroniczny klatkowy, regulator prędkości 0–440 obr/min
- sterowanie z komputera przez oprogramowanie Schneider® SoMove (przyspieszanie / spowalnianie wiatru)
- rama jezdna z hamulcami, obudowa z ramą aluminiową i bokami Lexan (przezroczyste, nietłukące)
- wymiary: 750 × 670 × (h) 1500 mm
- zasilanie 2P+N+E 230 V AC – 50/60 Hz (przewód 5 m z wtyczką)
- w komplecie: ćwiczenia praktyczne (pomiary/testy), kabel RJ45–USB, oprogramowanie SoMove
Element D – Panel symulacji obciążeń (praca sieciowa i wyspowa)
Rama jezdna odwzorowująca domową instalację elektryczną na panelu pionowym, wykorzystująca źródła napięcia (AC + DC) z jednostki centralnej. Wymiary: 1000 × 500 × h 1600 mm. Dostarczana zmontowana, w pełni okablowana, gotowa do pracy.
Część lewa – strefa obciążeń dla pracy wyspowej (OFF-GRID):
- wyłącznik różnicowoprądowy 16 A / 30 mA
- dwubiegunowa podstawa bezpiecznikowa z wkładkami gPV 10×38 1000 V
- 2 energooszczędne oprawy oświetleniowe 24 V DC z wyłącznikami
- 2 oprawy 230 VAC z wyłącznikami + gniazdo 230 VAC 2P+E
- panel synoptyczny z zaciskami bezpieczeństwa do pomiarów I i U
Część prawa – strefa obciążeń dla pracy z siecią (ON-GRID):
- wyłącznik przyłączeniowy 500 mA
- wyłącznik różnicowoprądowy 16 A / 30 mA
- 3 wyłączniki termomagnetyczne
- 2 oprawy 60 W – 230 VAC z wyłącznikami + konwektor 500 W
- gniazdo 230 VAC 2P+E + panel synoptyczny do pomiarów I i U
Element E – Skrzynka konwersji energii odnawialnej
Przetwornik działający na zasadzie modelu przemysłowego – przetwarza energię elektryczną z turbiny wiatrowej. Wyjścia nie można synchronizować z siecią, można je natomiast wykorzystać w pracy wyspowej.
- synoptyka nadrukowana na froncie ułatwia lokalizację komponentów i punktów pomiarowych
- napięcie trójfazowe z turbiny podawane przez 4 zaciski bezpieczeństwa Ø4 mm (wejście 80–120 V, 3-fazowe)
- wyłącznik główny na górze obudowy
- zaciski bezpieczeństwa Ø4 mm pomiędzy każdym komponentem – pomiar napięć i prądów na każdym etapie konwersji
- wyłącznik termomagnetyczny chroniący uzwojenie pierwotne transformatora
- wyjście przetwornika 500 W / 230 V
- wyłącznik różnicowoprądowy 30 mA (układ sieci TT)
- wymiary: 700 × 500 mm, wysokość 355 mm
- w zestawie rezystor 470 Ω
Cele dydaktyczne
- poznanie elementów instalacji fotowoltaicznej, wiatrowej i hybrydowej oraz układów bezpieczeństwa
- wykonywanie pomiarów elektrycznych oraz analiza i interpretacja wyników
- badanie sprawności i wpływu ustawienia paneli oraz prędkości obrotowej turbiny na wydajność instalacji
- badanie łańcucha energetycznego: produkcja, magazynowanie, zużycie, odsprzedaż i zachowanie energetyczne
- okablowanie instalacji fotowoltaicznej, wiatrowej i hybrydowej
- badanie konwersji energii z układu trójfazowego na jednofazowy
- konfiguracja przemiennika częstotliwości z poziomu komputera
- porównanie mocy różnych odbiorników (lampy 24 V / 230 V, konwektor itp.)
Monitorowanie Bluetooth
Zestaw współpracuje z bezpłatną aplikacją „Victron Energy” (Google Play / App Store).
Na tablecie lub smartfonie wyświetlane są na bieżąco:
- napięcie, prąd i moc paneli (W)
- napięcie i prąd akumulatorów oraz prąd ładowania
- status ładowania (ON/OFF)
Produkty dodatkowe (opcja)
| Nr kat. | Opis |
|---|---|
| SOL-ARTI2-N | Sztuczne źródło światła słonecznego o widmie zbliżonym do naturalnego (panel generuje ok. 1/3 mocy szczytowej). Termometr cyfrowy, regulacja natężenia, wymuszona wentylacja, automatyczne odcięcie przy przegrzaniu. Pakiet wymaga 2 sztuk – po jednym na panel. |
| VA200 | Analizator solarny – charakterystyka I=f(V), Autoscan Pmax (60 V / 6 A), Vmpp, Impp, Voc, Isc, obliczanie sprawności i mocy na jednostkę powierzchni (W/m²). W zestawie: torba, zasilacz, akumulatory, przewody, kabel USB i oprogramowanie. |
| RSN-100 / RSR-100 | Przewody 1 m do podłączenia paneli do zacisków bezpieczeństwa Ø4 mm (do 20 A): złącze typu M „–” (czarne) oraz „+” (czerwone). |
Produkt zgodny z CE. Gwarancja 2 lata. Dostarczany z materiałami dydaktycznymi dla ucznia i nauczyciela.
