Opis

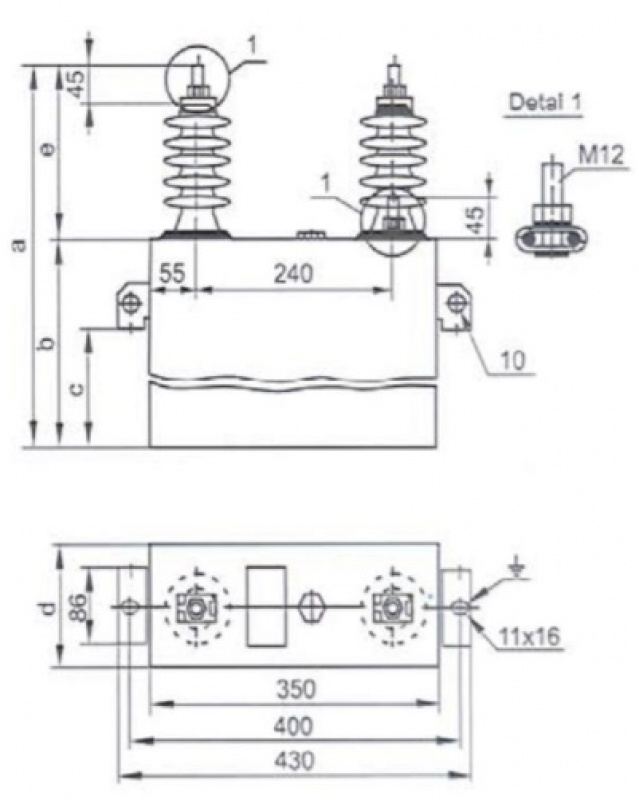

1-fazowe kondensatory SN typu: PSLP, PSLR, TSLP, PILP, PILR, TILP
Oznaczenie typu kondensatora:
|
1-litera (wymiar podstawowy obudowy) |
P – 145x350mm |
|
2- litera (liczba faz, połączenie wewnętrzne) |
D – 3-fazowy połączony w trójkąt |
|
3-litera (dielektryk) |
L – kondensator all-fim |
|
4-litera (rezystory, bezpieczniki wew.) |
P – wew. rezystory rozładowcze, bezpieczniki wew. |
|
5-litera (rodzaj kondensatora) |
brak – kondensator standardowy |
Podstawowe dane techniczne:
|
Standardowe napięcia |
– 3,64kV, 4,2kV 6,6kV, 9,0kV (inne na życzenie) |
|
Napięcie maksymalne (osiągalne) |
-19,05kV |
|
Częstotliwość znamionowa |
-50Hz lub 60Hz |
|
Zakres mocy |
-25-1000kvar |
|
Średnie straty mocy |
-0,08-0,15W/kvar |
|
Dielektryk |
-polipropylen |
|
Kategoria temperaturowa |
– -40°C/D(+55°C) |
|
Kolor standardowy |
-Szary (RAL 7035) |
|
Wykonanie |
-wnętrzowe/napowietrzne |
|
Impregnat |
-ciecz bez PCB |
|
Zgodność z normami |
-IEC 60871, CEI 33-7, BS, VDE, NEMA |
