Name: Konfiguracja ręcznego napędu na cztery koła
Brand: Bedo

Opis produktu – Konfiguracja ręcznego napędu na cztery koła

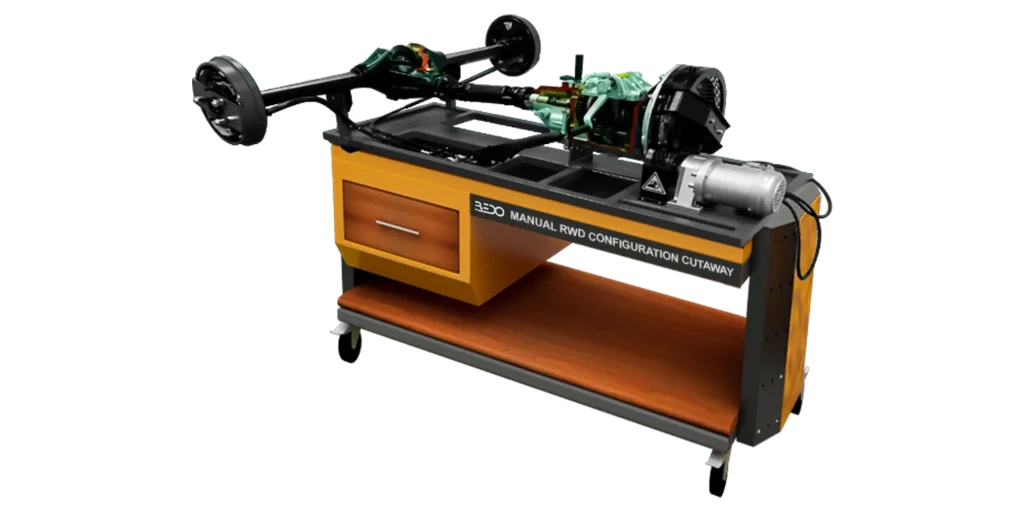

Ten przekrój (DPA101) ma na celu zademonstrowanie komponentów i funkcjonalności ręcznego zespołu transaxle RWD. Wiedząc, że transaxle jest pojedynczym urządzeniem mechanicznym, które integruje funkcje samochodowej skrzyni biegów, osi i mechanizmu różnicowego w jednym zespole. Zespół ten obejmuje ręczną skrzynię biegów, wał napędowy, mechanizm różnicowy, piasty tylnych kół i końcowe wały napędowe. Zespół ten ma odsłonięte połączenia i jest podzielony na sekcje i zaprezentowany z kontrastującymi kolorystycznie komponentami w niektórych miejscach, aby umożliwić uczestnikowi szkolenia obserwację wewnętrznej struktury, komponentów i działania.

Zakres dostawy

Ręczny przekrój konfiguracji RWD (DPA101)
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

Ręczna skrzynia biegów RWD, mechanizm różnicowy, piasty tylnych kół, wał napędowy i końcowe wały napędowe, wszystkie zamontowane na solidnej ramie, którą można łatwo przenieść.
Urządzenie wprowadza kursanta w koncepcję przenoszenia mocy na tylne koła za pomocą skrzyni biegów i wału napędowego oraz dalszego podziału na lewe i prawe tylne koła.
Urządzenie zawiera sekcję 5-biegowej manualnej skrzyni biegów.
Przekrój transaxle pomaga uczestnikowi szkolenia zrozumieć wewnętrzną konstrukcję, komponenty i działanie transaxle, a także sposób, w jaki manualna skrzynia biegów i mechanizm różnicowy są zintegrowane w jednej obudowie, tworząc transaxle.
Przekrój mechanizmu różnicowego pomaga uczestnikowi szkolenia zrozumieć jego wewnętrzną konstrukcję, komponenty i działanie, a także sposób, w jaki prawy i lewy wał wyjściowy mogą się od siebie różnić. </Przekrój manualnej skrzyni biegów pomaga uczestnikowi szkolenia zrozumieć jej wewnętrzną konstrukcję, komponenty i działanie, a także sposób uzyskiwania różnych przełożeń poprzez zmianę biegów.
Piasty kół są również podzielone na sekcje, aby zobaczyć ich wewnętrzną konstrukcję.
Silnik elektryczny symulujący działanie silnika.
Plastikowy uchwyt zamontowany na skrzyni biegów umożliwia zmianę biegów.
Gumowe osłony ochronne zwykle znajdujące się na końcowych przegubach wału napędowego są usuwane, aby pokazać, w jaki sposób takie przeguby umożliwiają przenoszenie ruchu obrotowego między nierównoległymi wałami pod różnymi kątami
Różne przekroje kolorów zapewniają kontrast, aby łatwo odróżnić komponenty od siebie.

Eksperymenty

Zrozumienie funkcji i działania ręcznego układu przeniesienia napędu RWD
Zrozumienie funkcji i wykorzystania każdej części ręcznego układu przeniesienia napędu RWD
Obserwacja wewnętrznych części i lokalizacji skrzyni biegów, mechanizmu różnicowego, piast kół i końcowego wału napędowego w tego typu skrzyniach biegów.
Zrozumienie, w jaki sposób moc generowana z silnika na wcześniejszym etapie jest przekazywana przez skrzynię biegów do wału napędowego, następnie do mechanizmu różnicowego z tyłu, a następnie do osi napędowej, która z kolei obraca tylne koła.
Obserwowanie, w jaki sposób mechanizm różnicowy przenosi moc na osie i koła.
