KONTROLA JAKOŚCI ZASILANIA HARMO-35

Opis produktu – KONTROLA JAKOŚCI ZASILANIA HARMO-35

Cztery lampy halogenowe o mocy 500 W na statywie są zasilane przez regulator mocy SCR, który powoduje zanieczyszczenie harmoniczne i moc bierną obniżającą współczynnik mocy.

Cele edukacyjne

• Zrozumienie i wykorzystanie metody rozkładu szeregów Fouriera
• Badanie mocy w obecności harmonicznych
• Zrozumienie kompensacji współczynnika mocy poprzez korekcję harmonicznych
• Badanie funkcjonowania ściemniacza

Cztery lampy halogenowe o mocy 500 W na statywie są zasilane przez regulator mocy SCR, który powoduje zanieczyszczenie harmoniczne i moc bierną obniżającą współczynnik mocy.

Filtr pasywny z obwodem LC służy do:

• minimalizacji zanieczyszczenia harmonicznego trzeciego rzędu
• pomiaru współczynnika mocy poprzez zmniejszenie mocy biernej
• obserwacji zjawiska rezonansowego.

Zasada : oświetlenie przemysłowe panelu – symulowane przez cztery lampy halogenowe na statywie – zmienia się w zależności od światła słonecznego otoczenia, symulowanego przez jeden reflektor niskiego napięcia umieszczony w szafie. Gdy prąd w lampach halogenowych ulega znacznej degradacji, elementy filtrujące są aktywowane ręcznie za pomocą przełączników z przodu lub automatycznie przez sterownik PLC.

Tryb automatyczny: zaprogramowane są 3 poziomy nasłonecznienia.
Dla słabego światła słonecznego prąd harmoniczny 3. rzędu jest wysoki.
PLC aktywuje pasywny filtr, który ma tendencję do zmniejszania tej harmonicznej.
Tryb ręczny: potencjometr służy do ciągłej regulacji poziomu światła słonecznego. Zróżnicowanie go umożliwia:

• ZOBACZ, za pomocą analizatora sieci (ref. 6830), wpływ ściemniacza na poziom aktualnych harmonicznych;
• ZMIERZYĆ współczynnik mocy, wkładając cewkę indukcyjną kondensatora. Analizator sieci ujawnia, że roztwór można znaleźć w cewce indukcyjnej.
• FILTR HARMONICZNY 3 za pomocą filtra rezonansowego, który zauważalnie zmniejszy jego prąd

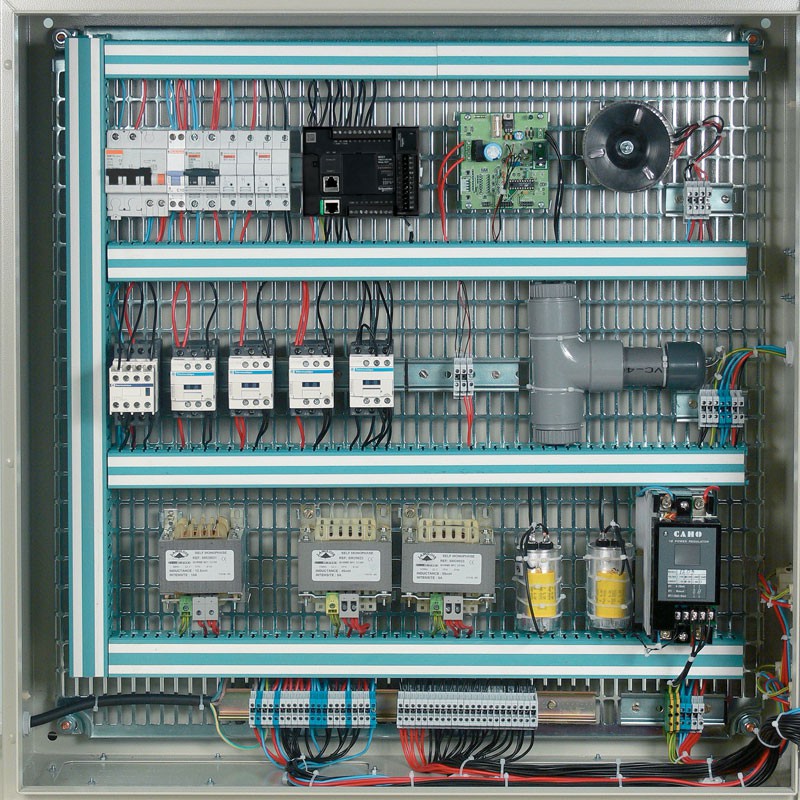

PANEL PRZEDNI SKŁADA SIĘ

• Zaciski bezpieczeństwa do pomiarów – napięcia i prądy dostarczane przez sieć – napięcia i prądy w lampach halogenowych – napięcia i prądy w elementach filtra
• Przełączniki do włączania lub wyłączania elementów filtra
• Automatyczny/ręczny przełącznik trybu
• Potencjometr oświetleniowy
