Kurs elektroenergetyka część 1

Kurs dotyczący obwodów konwertera z komutacją fazową i samo komutacją. Kurs zbudowany jest z płytki doświadczalnej z różnymi obwodami do montażu w jednostce nadrzędnej oraz multimedialnej płyty CD z interaktywnym oprogramowaniem szkoleniowym.

Tematy

• Wstęp
• Półprzewodniki w energoelektronice
• Okablowanie i wyzwalanie
• Procesy przełączania i komutacja
• Niekontrolowane obwody prostownikowe
• Parametry sygnałów okresowych Sterowane przekształtniki statyczne z komutacją sieciową
• Obwód M1C
• Obwód M3C
• Obwód B2C
• Prostowniki półsterowane B6C

Dodatkowe funkcje

• Przetwarzanie tekstu
• Drukarka
• Kalkulator kieszonkowy
• Bezpłatne eksperymenty
• Słowniczek

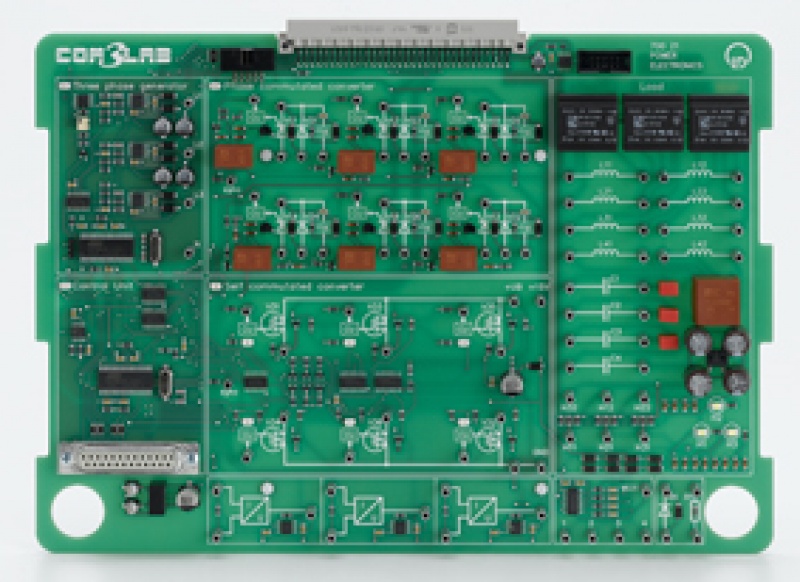

Tablica testowa umieszczona jest na stabilnej ramie kursu. Jednostkę główną wsuwa się na ramę kursu i podłącza do tablicy. Blokada bezpieczeństwa zapewnia bezpieczną komunikację.

Tablica eksperymentu zasilana jest przez jednostkę główną. Okablowanie eksperymentów odbywa się za pomocą przewodu 2 mm.

Treści kursu, instrukcje eksperymentu i zadania dostępne są dla uczniów w oprogramowaniu dedykowanym dla kursu.

Led i samo-komutowane obwody konwertera statycznego, składające się z płytki eksperymentalnej z różnymi obwodami do montażu w jednostce głównej oraz multimedialnej płyty CD z interaktywnym oprogramowaniem szkoleniowym.

Dane techniczne

• 1 generator sieci trójfazowej w 50 i 60 Hz
• Przetwornica statyczna z samokommutacją i komutacją linii (obwód E1 do B6) z zabezpieczeniem TSE
• Przetwornica częstotliwości H6-MOSFET od 1 do 120 Hz
• Trzy niezależne amperomierze
• Trzy żarówki jako obciążenie omowe
• Obciążenia indukcyjne i pojemnościowe
• Multiplekser 4-kanałowy

Zakres dostawy

Zestaw przewodów składający się z przewodów połączeniowych o długości 40 cm i 5 cm z wtykami 2 mm

Dodatkowo wymagane

Kurs wykorzystuje następujące przyrządy pomiarowe

•  ploter do wykreślania charakterystyk
•  dwa multimetry
•  konwerter zespołu sterującego
•  oscyloskop cyfrowy
•  generator funkcyjny
•  częstościomierz
•  analizator konwerter

Czas trwania kursu: 450 min ( 10 x 45min)
