Opis produktu – Kurs linie telekomunikacyjne nr kat. 7007501- COM3LAB
Kurs linie telekomunikacyjne
Kurs dotyczy podstaw i zastosowań różnych typów linii telekomunikacyjnych
Tematy:
- Pasmo przenoszenia linii dwuprzewodowych
- Określenie właściwości impedancji fali
- Pomiar przesłuchu bliskiego i dalekiego
- Zachowanie impulsowe linii koncentrycznych
- Niedopasowanie
- Obwód hybrydowy i fantomowy
- Transmisja dwustronna i zdalne zasilanie
- Charakterystyczne krzywe diod LED w inżynierii komunikacji optycznej
- Tłumienie na liniach światłowodowych
- Pomiar mocy optycznej
- Straty sprzęgające
- Straty zginania Wirtualne Laboratorium:
- Oscyloskop
- Generator funkcji
- 2 multimetry
- Analizator cyfrowy
- Analizator widma FFT
- Licznik częstotliwości
- Moduł Bode
Dodatkowe funkcje:

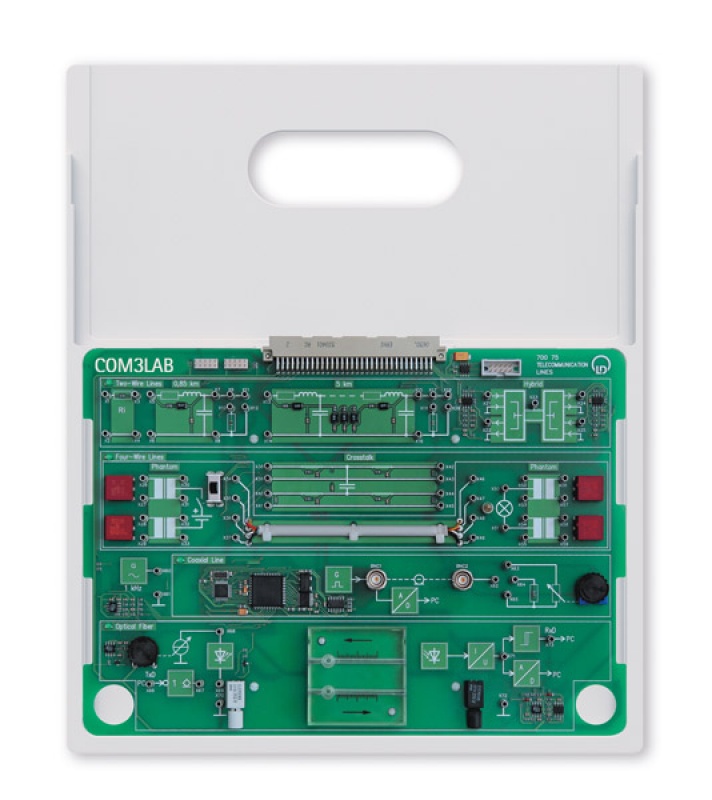

Tablica testowa znajduje się w stabilnej ramie kursu. Jednostka główna jest wsuwana w ramę kursu i podłączana do tablicy. Blokada bezpieczeństwa zapewnia bezpieczną komunikację.Tablica eksperymentu zasilana jest przez jednostkę główną. Okablowanie eksperymentów odbywa się za pomocą kabla 2 mm. Na oprogramowanie kursu składają się: treść merytoryczna, instrukcje do eksperymentów i zadania.
- Oscyloskop
- Generator funkcyjny
- 2 multimetry
- Analizator cyfrowy
- Analizator widma FFT
- Licznik częstotliwości
- Moduł Bode
- Przetwarzanie tekstu
- Drukarka
- Kalkulator kieszonkowy
- Bezpłatne eksperymenty
- Słowniczek
Dane techniczne
- Równoważne obwody linii dwuprzewodowych
- Równoważna linia czterech przewodów
- Gwiazda quad z obwodem fantomowym
- Hybrydowy obwód końcowy
- Generator impulsów
- Moduł do oceny impulsów echa
- Nadajnik optyczny
- Miernik poziomu optycznego
- Jednostka przesunięcia wzdłużnego na kablu światłowodowym
- Źródła sygnału 1 kHz / 2 kHz
Zakres dostawy
- 1 x kabel koncentryczny, 50 m producenta RG 58 z wtykiem/wtyczką BNC
- 1 x kabel światłowodowy, 2 m
- 1 x kabel światłowodowy, 20 m
| 700 7501 |
COM3LAB Kurs : Linie telekomunikacyjne |
Dodatkowo wymagane
| 700 00CBTEN |
DVD: COM3LAB Oprogramowanie w języku angielskim |
1 |
| 700 020 |
COM3LAB Jednostka Główna |
1 |
| 700 022 |
Kabel bezpieczeństwa 2mm |
1 |
| 700 8101 |
COM3LAB Kurs: Wzmacniacz operacyjny |
1 |
| 700 8201 |
COM3LAB Kurs:Technologia sterowania I |
1 |
| 700 83 8 |
COM3LAB Kurs:Technologia sterowania II |
1 |
| 700 8401 |
COM3LAB Kurs: Technologia czujników |
1 |
| 700 3101 |
COM3LAB Kurs: Automatyka i technologia magistrali |
1 |
| 700 020 |
COM3LAB Jednostka główna |
1 |
| 700 022 |
Kabel bezpieczeństwa 2mm |
1 |
| 700 00CBTDE 4 |
DVD: COM3LAB Oprogramowanie w języku niemieckim |
1 |
| 700 00CBTEN 4 |
DVD: COM3LAB Oprogramowanie w języku angielskim |
0 |
| 700 00CBTXX – The COM3LAB – Oprogramowanie COM3LAB jest również dostępne w języku francuskim, holenderskim, polskim, rosyjskim, hiszpańskim. |
0 |
