Opis

Kurs technika sensorów

Kurs COM3LAB technika sensorów (70084) przeznaczony jest do zapoznania uczniów z podstawami pomiarów wielkości nieelektrycznych.

Dzięki wielu przykładom, objaśnieniom i praktycznym zadaniom badane są funkcje i działanie czujników i obwodów pomiarowych.

Tematy:

• Układy elektroniczne do pomiaru temperatury
• Funkcje i charakterystyki różnych czujników temperatury: Pt100, NTC, KTY i termopary.
• Funkcja i charakterystyka czujników ciśnienia.
• Pomiary siły za pomocą tensometrów.
• Pomiar siły za pomocą pręta gnącego.
• Pomiar przemieszczenia, kąta i prędkości.
• Pomiary enkoderem optycznym.
• Czujniki Halla.

Laboratorium wirtualne:

• Miernik częstotliwości
• 2 multimetry cyfrowe
• Generator funkcyjny
• Cyfrowy oscyloskop z pamięcią

Dodatkowe funkcje:

• Przetwarzanie tekstu
• Drukarka
• Kalkulator kieszonkowy
• Bezpłatne eksperymenty
• Słowniczek

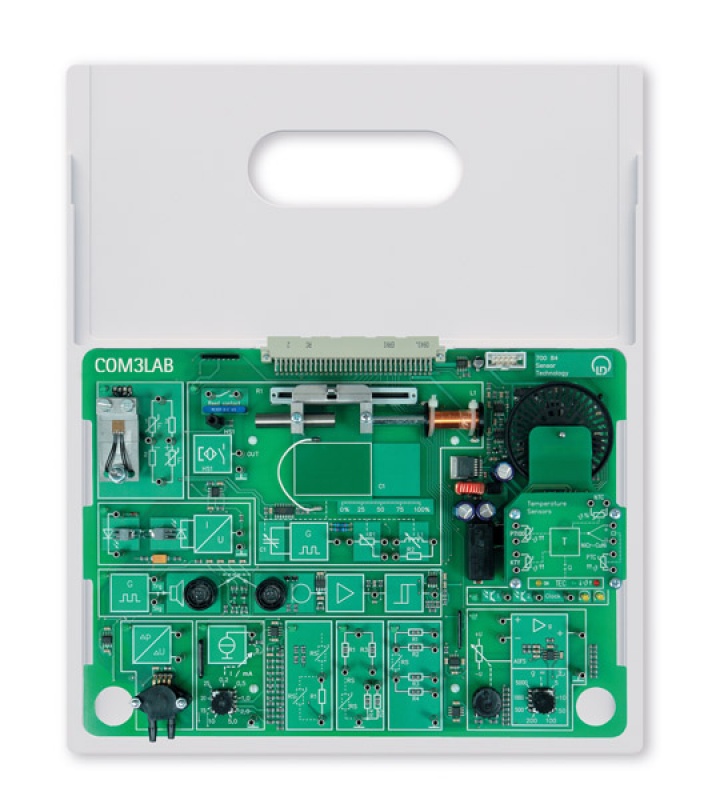

Tablica testowa umieszczona jest na stabilnej ramie kursu. Jednostkę główną wsuwa się na ramę kursu i podłącza do tablicy. Blokada bezpieczeństwa zapewnia bezpieczną komunikację.

Tablica eksperymentu zasilana jest przez jednostkę główną. Okablowanie eksperymentów odbywa się za pomocą przewodu 2 mm.

Treści kursu, instrukcje eksperymentu i zadania dostępne są dla uczniów w oprogramowaniu dedykowanym dla kursu.

Dane techniczne

• Pomiar momentu obrotowego za pomocą tensometrów na belkach
• Czujniki temperatury: Pt 100, NTC, KTY, element termopary
• Element Peltiera do rejestracji charakterystyki temperaturowej ok. 0° do 50°
• Czujnik różnicy ciśnień
• Przetwornik omowy przemieszczenia
• Pojemnościowy przetwornik przemieszczenia
• Indukcyjny przetwornik przemieszczenia
• Pozycjonowanie za pomocą czujnika Halla i kontaktronu
• Czujnik ultradźwiękowy z odbiornikiem
• Pomiar jasności za pomocą fotodiody
• Czujnik Halla
• Czujnik optyczny
• Regulowane źródło prądu
• Procedura pomiarowa liniami skompensowanymi: pomiar trójprzewodowy, pomiar czteroprzewodowy
• 1 uniwersalny wzmacniacz pomiarowy
• 1 czujnik ciśnienia z wyświetlaczem ciśnienia
• 1 siłomierz

Zakres dostawy

• 1x dysza 50 ml
• 1x manometr 1 – 1,5 bar
• 1x wąż o długości 6 cm
• 1x złączka do węża
• 1x miernik siły ściskającej, 3 bar
• 1x członek kompresyjny
