Opis produktu – Laboratoryjny mikroomomierz MGR10

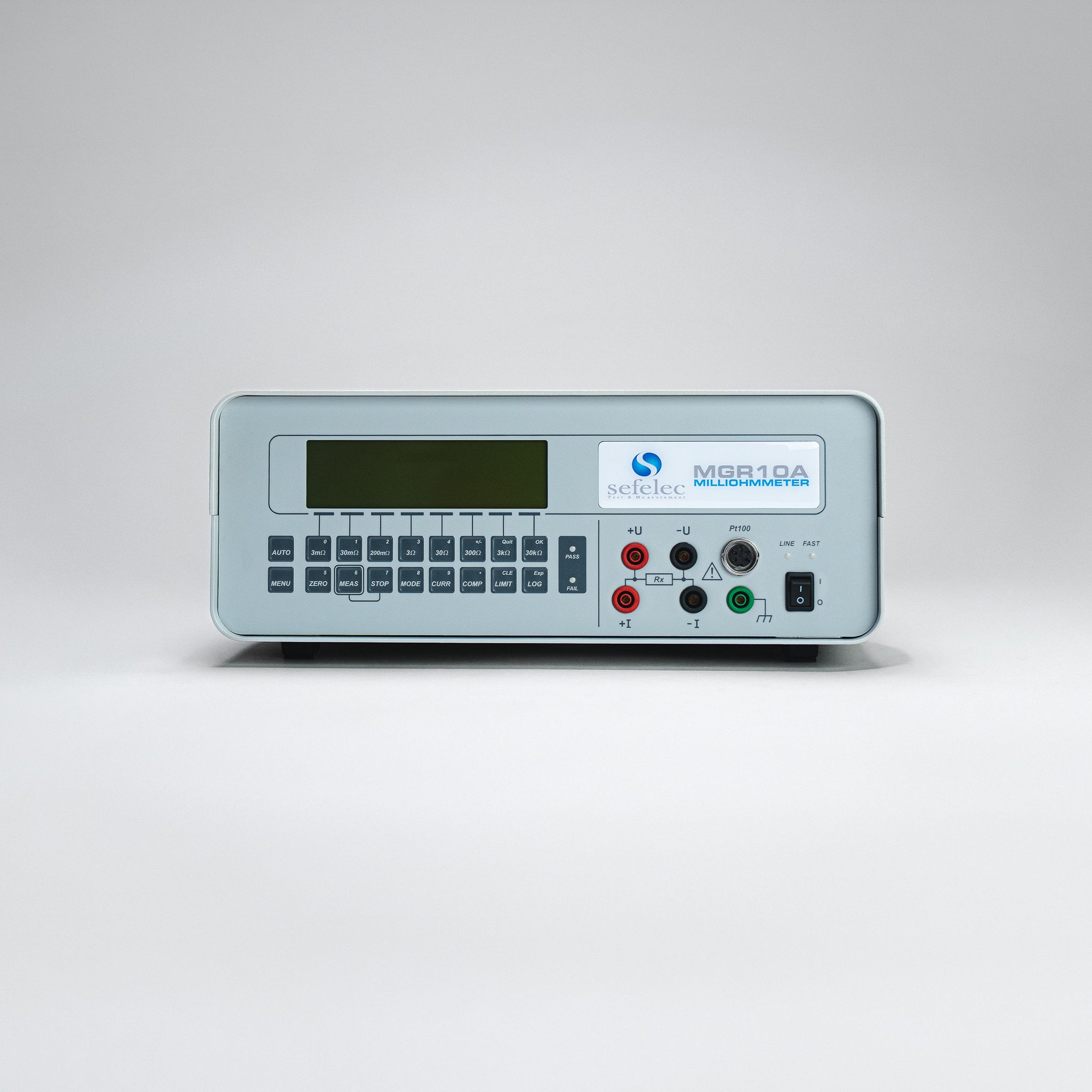

Programowalny mikroomomierz MGR10
- Pomiar w zakresie od 0,1µΩ do 30kΩ
- Prąd pomiarowy do 10A
- Dokładność < 0,03%
- Zakresy Automatyczne/Ręczne
- Pamięć 4000 odczytów
- Akumulator (MGR10A) i zasilanie sieciowe (MGR10)
- Interfejs RS232C, PLC lub IEEE488-2
„ Ręczna lub autoatmyczna kompensacja temperatury dla miedzy, aluminium lub innego rodzaju metalu”
Dzięki dużej dokładności oraz wytrzymałej konstrukcji, mikromomomierz może być używany zarówno w laboratoriach jak i w terenie. Główne przeznaczenie miernika to pomiary na: transformatorach, dławikach, silnikach, kablach, wyłącznikach, przełącznikach, przekaźnikach, powierzchniach bezpieczników, styków uziemienia
i rezystancji połączeń.
Specyfikacja – Laboratoryjny mikroomomierz MGR10
Rezystancja
- 8 zakresów pomiarowych
- 3m?, 30m?,200m?, 3?, 30?, 300?, 3k?, 30k?
- Pomiar rezystancji: od 0,1µ? do 30k?
- Dokładność:±0,03% odczytu + 0,1% pełnej skali
- Automatyczny lub ręczny wybór zakresów z regulacją prądu na zakresie
Prąd i napięcie
- Prąd pomiarowy: od 1µA do 10A zgodnie z zakresem i regulacją ręczną w %
- Dokładność: ±0,1% (dla impulsu trybie akumulatora, dla impulsu lub DC przy zasilaniu sieciowym)
- Kierunek prądu: Tryb ręczny lub ciągły z wyborem kierunku przepływu +VE, -VE lub +VE i –VE z wartością średnią. Ten drugi eliminuje błąd termiczny EMF z pomiarów
- Napięcie bez obciążenie: 20mV i 50mV z ochroną przed indukcją magnetyczna i przepięciami ( 415V)
- Kompensacja
- Pomiar temperatury : od 0 do 100°C
- Wyświetlanie w C,F,K
- Kompenascja zależna od materiałum ( aluminium, miedź,…)
- Długość kabla: Wartości mogą być wyświetlone w ?,?/Km lub Km
Sygnały
- Regulowane górne i dolne progi alarmowe
- Sygnalizacja dźwiękowa i wizualna (lampy czerwona/zielona)
- Rejestrowanie wyników
- Pamięć 4000 wyników pomiarów z datą i godziną
- Połączenie
- 4 gniazda zakończone wtykiem bananowym 4mm na przednim panelu

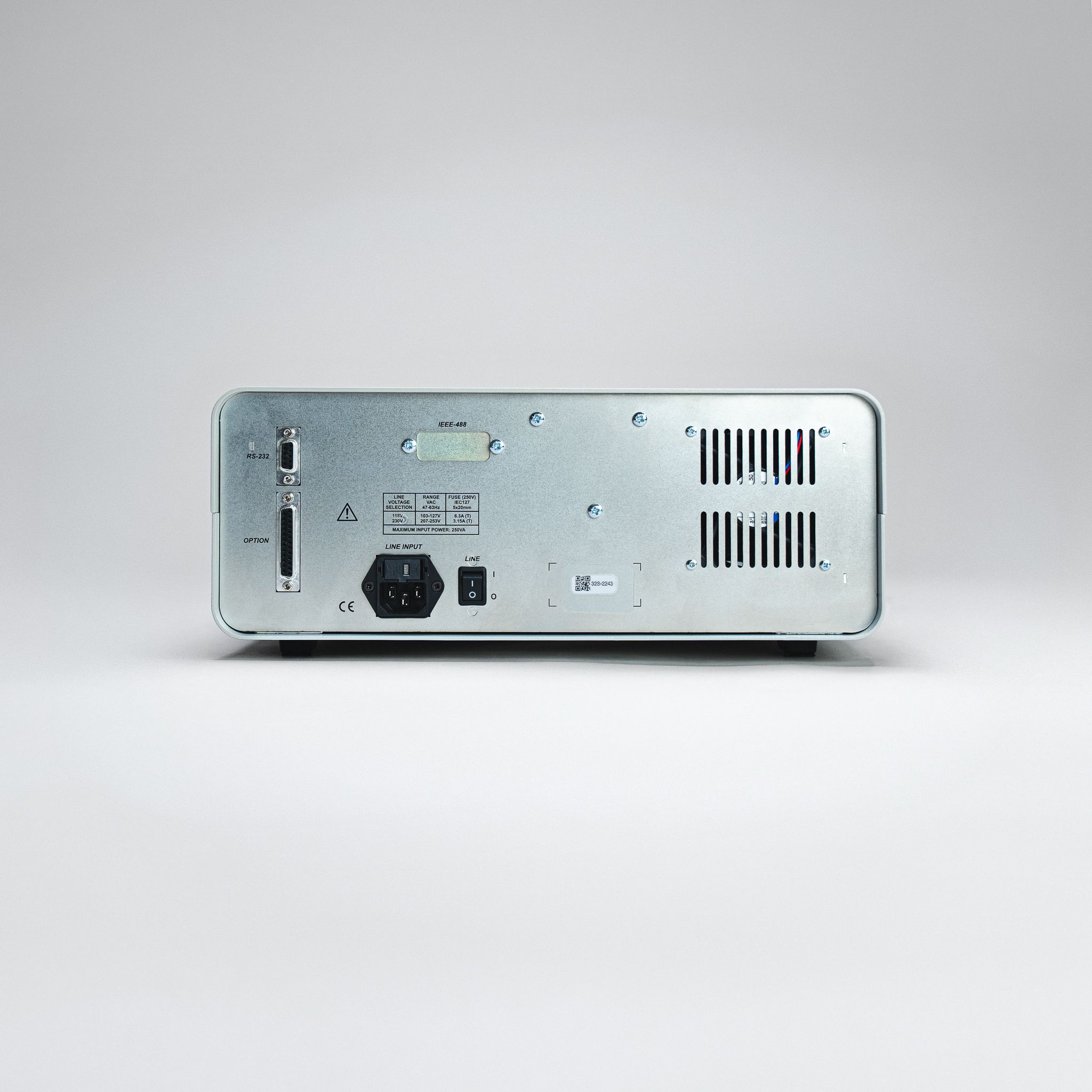

- Komunikacja RS-232
Ekran
- 240×64 LCD z podświetleniem
- Numeryczny LCD o rozdzielczości 30000 cyfr
Akumulator ( tylko MGR10A)
- Czas pracy: 11 godzin lub 6000 pomiarów przy prądzie 10A
MGR10 & MGR10A
| Rezystancja |
|
Prąd |
|
|
Dokładność |
| Zakres |
Rozdzielczość |
Max |
Min |
Rozdzielczość |
|
| 30 k? |
1 ? |
100 µA |
10 µA |
1 µA |
0,03%Rdg+0,02%FS |
| 3 k? |
100 m? |
1 mA |
100 µA |
10 µA |
0,03%Rdg+0,01%FS |
| 300 ? |
10 m? |
10 mA |
1 mA |
100 µA |
0,03%Rdg+0,01%FS |
| 30 ? |
1 m? |
100 mA |
10 mA |
1 mA |
0,03%Rdg+0,01%FS |
| 3 ? |
100 µ? |
1 A |
100 mA |
10 mA |
0,03%Rdg+0,01%FS |
| 200 m? |
10 µ? |
10 A |
1 A |
100 mA |
0,03%Rdg+0,01%FS |
| 30 m? |
1 µ? |
10 A |
1 A |
100 mA |
0,03%Rdg+0,01%FS |
| 3 m? |
0,1 µ? |
10 A |
1 A |
100 mA |
0,03%Rdg+0,02%FS |
MGR10B
| Rezystancja |
|
Prąd |
|
|
Dokładność |
| Zakres |
Rozdzielczość |
Max |
Min |
Rozdzielczość |
|
| 30 k? |
1 ? |
100 µA |
10 µA |
1 µA |
0,03%Rdg+0,02%FS |
| 3 k? |
100 m? |
1 mA |
100 µA |
10 µA |
0,03%Rdg+0,01%FS |
| 300 ? |
10 m? |
10 mA |
1 mA |
100 µA |
0,03%Rdg+0,01%FS |
| 30 ? |
1 m? |
100 mA |
10 mA |
1 mA |
0,03%Rdg+0,01%FS |
| 3 ? |
100 µ? |
100 mA |
10 mA |
1 mA |
0,05%Rdg+0,01%FS |
| 200 m? |
10 µ? |
100 mA |
10 mA |
1 mA |
0,05%Rdg+0,01%FS |
MGR10C
| Rezystancja |
|
Prąd |
|
|
Dokładność |
| Zakres |
Rozdzielczość |
Max |
Min |
Rozdzielczość |
|
| 30 k? |
1 ? |
10 µA |
10 µA |
NA |
0,05%Rdg+0,02%FS |
| 3 k? |
100 m? |
100 µA |
100 µA |
NA |
0,05%Rdg+0,01%FS |
| 300 ? |
10 m? |
1 mA |
1 mA |
NA |
0,05%Rdg+0,01%FS |
| 30 ? |
1 m? |
10 mA |
10 mA |
NA |
0,05%Rdg+0,01%FS |
| 3 ? |
100 µ? |
10 mA |
10 mA |
NA |
0,05%Rdg+0,01%FS |
Wyposażenie opcjonalne – Laboratoryjny mikroomomierz MGR10
Wymiary:
- Wysokość: 131mm
- Szerokość: 344mm
- Głębokość: 332mm
Waga:
- 9,8 kg wersja zasilana z sieci
- 12 kg wersja zasilana z akumulatora
Zaislanie:
Temperatura pracy:
Wilgotność względna:
Temperatura przechowywanie:
Stopień zanieczyszczenia
Kategoria
Klasa bezpieczeństwa
- Podłączony do sieci za pomocą przewodu z bolcem uziemiającym
Normy międzynarodowe
- MGR10-B zgodny z NFC 93050
