Laboratoryjny tester akumulatorów HIOKI BT3564

Opis produktu – Laboratoryjny tester akumulatorów HIOKI BT3564

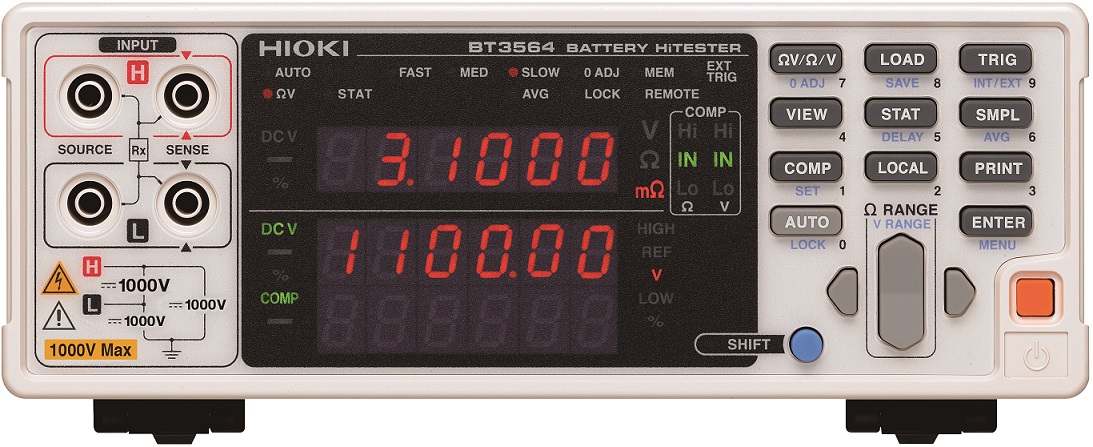

BT3564 – laboratoryjny tester akumulatorów
• Specjalizowany do testowania akumulatorów stosowanych w pojazdach elektrycznych i hybrydowych
• Pomiar czteroprzewodowy (metoda pomiaru sygnałem przemiennym o częstotliwości 1 kHz ± 0,2 Hz)
• Jednoczesny pomiar rezystancji wewnętrznej i napięcia akumulatorów (funkcje: ΩV/Ω/V)
• Pomiar rezystancji wewnętrznej:
– podzakresy pomiarowe: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3000 Ω
– maksymalna wartość wyświetlana: 3,1000 mΩ/31,000 mΩ/310,00 mΩ/3,1000 Ω/31,000 Ω/310,00 Ω/3100,0 Ω
– rozdzielczość wskazania: 0,1 μΩ/1 μΩ/10 μΩ/100 μΩ/1 mΩ/1 mΩ/10 mΩ/100 mΩ
– prąd pomiarowy: 100 mA/100 mA/10 mA/1 mA/100 μA/10 μA/10 μA
– częstotliwość pomiarowa: 1 kHz ± 0,2 Hz – dokładność pomiaru: ±0,5% w.w. ± 10 cyfr (na podzakresie 3 mΩ, ±0,5% w.w. ± 5 cyfr na pozostałych podzakresach
• Pomiar napięcia stałego:
– podzakresy pomiarowe: 10 V/100 V/1000 V
– maksymalna wartość wyświetlana: ±9,99999 V/±99,999 V/±1100,0 V
– rozdzielczość wskazania: 10 μV/100 μA/ 1mV (od 0,000 V~999,999 V) 10 mV (od 1000,00 V do 1100,00 V)
– dokładność pomiaru: ±0,01% w.w. ± 0,03 mV/±0,01% w.w. ± 0,3 mV/±0,01% w.w. ± 3 mV
– rezystancja wejściowa: 5 MΩ
• Maksymalne napięcie wejściowe:
– ±1000 V DC – znamionowe napięcie wejściowe
– ±1000 V DC maksymalne napięcie znamionowe do masy
• Funkcja redukcji wyładowań iskrowych (zwiększa bezpieczeństwo, ograniczając prąd płynący w momencie kontaktu sond pomiarowych z zaciskami akumulatora)
• Wybór jednej z trzech szybkości próbkowania: FAST (pomiar szybki), MEDIUM (pomiar z szybkością średnią), SLOW (pomiar wolny)
– czas próbkowania rezystancji wewnętrznej (funkcja Ω) w trybach FAST/MEDIUM/SLOW: 12 ms/42 ms/276 ms
– czas próbkowania napięcia (funkcja V) w trybach FAST/MEDIUM/SLOW: 16 ms/46 ms/281 ms
– czas próbkowania (funkcja ΩV) w trybach FAST/MEDIUM/SLOW: 28 ms/88 ms/384 ms
• Czas odpowiedzi: 700 ms dla pomiarów
• Zerowanie: w zakresie 1000 cyfr (dla rezystancji i napięcia)
• Funkcja uśredniania: służy do uzyskania stabilnych wskazań po wybraniu liczby uśrednień (od 2 do 16 pomiarów)
• Czas opóźnienia pomiaru: od 0 do 9,999 s)
• Komparator
– Oceny Hi/IN/Lo (możliwość oceny jednocześnie rezystancji i napięcia)
– Decyzje PASS/FAIL (dobry/zły): obliczanie stanu funkcji logicznej AND z wyników pomiaru rezystancji i napięcia i wyprowadzanie wyniku decyzji przez interfejs EXT I/O)
• Wykrywanie błędu pomiaru (wykrywanie złego styku lub faktu odłączenia sondy pomiarowej)
• Kalibracja własna
• Blokada elementów obsługowych płyty przedniej (key-lock)
• Ustawianie częstotliwości zasilania
• Resetowanie
• Pamięć 400 pomiarów
• Pamięć 126 nastaw konfiguracyjnych
– funkcja pomiarowa, podzakres pomiarowy rezystancji, podzakres pomiarowy napięcia, ustawienie automatycznej zmiany podzakresu pomiarowego. dane ustawień zerowania, szybkość próbkowania, źródło wyzwalania, ustawienie opóźnienia, ustawienia uśredniania i komparatora, ustawienie obliczenia statystycznego, przełączanie trybu wyświetlania, blokada przycisków
• Obliczenia statystyczne
– całkowita liczba danych, liczba ważnych danych, wartości maksymalna, minimalna i średnia, odchylenie standardowe, odchylenie standardowe populacji, indeksy zdolności procesu (Cp, CpK)
• Wyzwalanie pomiaru: wewnętrzne i zewnętrzne
• Interfejsy: RS-232C, GPIB, EXT I/O, wyjście analogowe
• Parametry wyjścia analogowego:
– wartość wyprowadzana: zmierzona rezystancja (wartość wyświetlana)
– napięcie wyprowadzane: od 0 V DC do 3,1 V DC
• Wyprowadzanie zmierzonej wartości: przez interfejs RS-232C po doprowadzeniu wyzwalania
• Akcesoria w wyposażeniu standardowym (fabrycznym): przewód zasilania, instrukcja obsługi, instrukcja zawierająca wskazówki na temat środków ostrożności, które należy zachować przy użytkowaniu przyrządu
• Opcjonalne przewody pomiarowe L2110 o nowej konstrukcji przystosowanej do testowania akumulatorów wysokonapięciowych
• Zakres temperatur i wilgotności względnych pracy: od 10 °C do 40 °C, ≤ 80%
• Zakres temperatur i wilgotności względnych składowania: od 10 °C do 50 °C, ≤ 80%
• Warunki pracy, pomieszczenia zamknięte, poniżej 2000 m n.p.m.
• Zasilanie: od 100 do 240 V AC (50/60 Hz), 30 VA
• Bezpieczeństwo obsługi: EN61010, EMC61326 klasa A
• Wymiary, masa: ok. 215 x 80 x 329 [mm], ok. 2,6 kg
