Opis

GW Instek wprowadza na rynek nowy, precyzyjny miernik LCR serii LCR-6000, który dzięki pięciu modelom posiada zakres częstotliwości testowych od 2kHz/20kHz/100kHz/200kHz/300kHz (maksymalnie) i podstawową dokładność 0,05%. Kompaktowa konstrukcja, wysokość 2U i 1/2 stelaża, jest jedną z praktycznych cech tej serii, która jest optymalną oszczędnością miejsca, odpowiednią do montażu na stole lub w szafie systemowej. Kompaktowa seria LCR-6000 z bogatymi funkcjami jest absolutnie doskonałym narzędziem do badań i rozwoju, testów produkcyjnych, IQC itp. przy wdrażaniu każdego etapu testowania komponentów pasywnych.

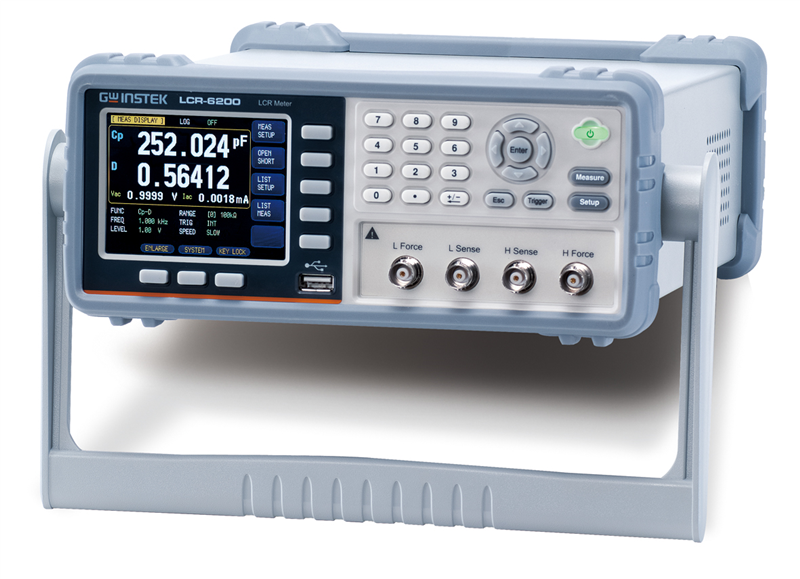

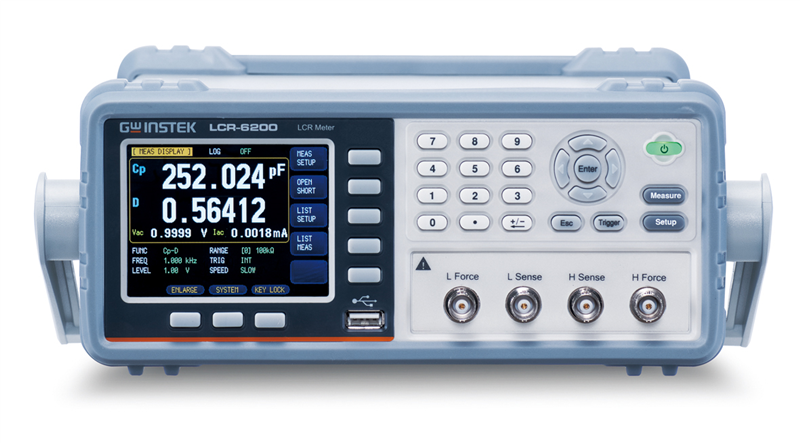

Seria LCR-6000 zapewnia bogate funkcje przy kompaktowych rozmiarach. Po pierwsze, cała seria wykorzystuje 3,5-calowy kolorowy wyświetlacz LCD i oferuje bogate parametry wyświetlania. Oprócz jednoczesnego wyświetlania kryteriów ustawień i wyników pomiarów, seria zwiększa dwa dodatkowe parametry monitorowania. Innymi słowy, na ekranie wyświetlane są jednocześnie cztery parametry, główny/dodatkowy i dwa monitorujące, co znacznie zwiększa wydajność pomiaru. Powiększony tryb wyświetlania nie tylko podkreśla wyniki pomiarów, ale także zapewnia ocenę PASS / FAIL, aby ułatwić szybki i wygodny wynik testu.

Wygoda jest jedną z unikalnych cech. Seria LCR-6000 jest wyposażona w dwie metody zerowania, które obejmują pełny zakres częstotliwości i punkt. Użytkownicy, bez wyłączania zasilania i zmiany oprzyrządowania testowego, mogą swobodnie zmieniać częstotliwość w podanym zakresie częstotliwości w celu przeprowadzenia pomiarów. W ten sposób można zaoszczędzić ogromną ilość czasu na wielokrotne wykonywanie operacji zerowania. Dodatkowo, zakres częstotliwości serii jest kolejny, co pozwala użytkownikom na wprowadzenie dokładnej wartości częstotliwości w celu przeprowadzenia najbardziej autentycznego testu komponentów.

Seria LCR-6000 oferuje również różnorodne pomiary pomocnicze, aby spełnić wymagania pomiarowe różnych materiałów. Na przykład, seria zapewnia funkcję automatycznej kontroli poziomu (ALC), aby spełnić wymagania dotyczące napięcia testowego MLCC. W przypadku pomiarów elementów indukcyjnych, seria oferuje funkcję regulowanego prądu testowego i funkcję pomiaru rezystancji DC. Opcjonalny zewnętrzny adapter prądu polaryzacji (± 2,5A) spełnia wymagania pomiarowe. W odniesieniu do testu napięcia polaryzacji prądu stałego dla wymagań komponentów pojemnościowych, seria umożliwia użytkownikom przeprowadzanie pomiarów weryfikacyjnych na materiałach za pomocą wewnętrznego regulowanego napięcia ± 2,5 V lub za pomocą opcjonalnego zewnętrznego adaptera napięcia polaryzacji (± 45 V). Co więcej, 10 kroków wymienionych funkcji testowych pozwala użytkownikom ustawić parametry testowe (częstotliwość, napięcie lub prąd) dla każdego kroku w oparciu o wymagania użytkowników, aby obserwować trend charakterystyki DUT.

Seria LCR-6000 ma 10 zestawów pamięci zdefiniowanych przez kryteria ustawień panelu, aby ułatwić użytkownikom wybór kryteriów testowych i zaoszczędzić czas na powtarzanie ustawień. Możliwość przechowywania 10 000 wyników pomiarów pozwala na natychmiastowe zapisywanie wyników pomiarów. Host USB umożliwia łatwy dostęp do zarejestrowanych wyników bez konieczności podłączania serii do komputera. Host USB umożliwia również pobieranie i zapisywanie ekranu, aby pomóc użytkownikom w tworzeniu wytycznych dotyczących ustawień.

W przypadku sterowania zewnętrznego, seria LCR-6000 zapewnia interfejs obsługi i współpracuje z funkcją sortowania pomiarów (9BIN, AUX: 1BIN), aby ułatwić połączenie z maszyną sortującą w celu sortowania materiałów. W przypadku wymagań dotyczących zdalnego sterowania i pobierania wyników pomiarów, seria LCR-6000 zapewnia RS-232C, aby pomóc w sterowaniu ustawieniami lub pobieraniu wyników pomiarów za pomocą poleceń z komputera. Dodatkowo, darmowe oprogramowanie PC zapewnia użytkownikom natychmiastowe narzędzie do przechowywania wyników pomiarów, co oszczędza czas przy opracowywaniu programów.

Zupełnie nowa, kompaktowa seria LCR-6000 może skutecznie poprawić ograniczenie przestrzeni. Różnorodne funkcje pomiarowe i metody wyświetlania sprawiają, że seria ta jest wyborem o wysokim współczynniku CP w celu spełnienia wymagań R&D, oceny komponentów dla działów inżynieryjnych, wymagań sortowania kategorii dla produkcji komponentów oraz IQC do weryfikacji specyfikacji komponentów.

• 3.5” kolorowy wyświetlacz LCD
• 5 modeli (10Hz~2kHz/20kHz/100kHz/200kHz/300kHz)
• Kolejna częstotliwość testowa
• Podstawowa dokładność: 0,05%
• Prędkość pomiaru do 25ms (max.)
• Pełny zakres częstotliwości lub punktowy OPEN/SHORT
• 16 kombinacji pomiaru głównego/drugiego parametru i dwa dodatkowe parametry monitorowania (maksymalnie cztery różne parametry mogą być wyświetlane jednocześnie)
• Pomiar współczynnika DCR i wewnętrznego napięcia polaryzacji DC (±2.5V)
• Ocena PASS/FAIL
• Funkcja automatycznej kontroli poziomu (ALC)
• Funkcja BIN zapewnia 9BIN i 1AUX, łącznie 10 BIN
• 10 kroków wymienionych testów, aby wybrać różne kryteria częstotliwości, napięcia i prądu

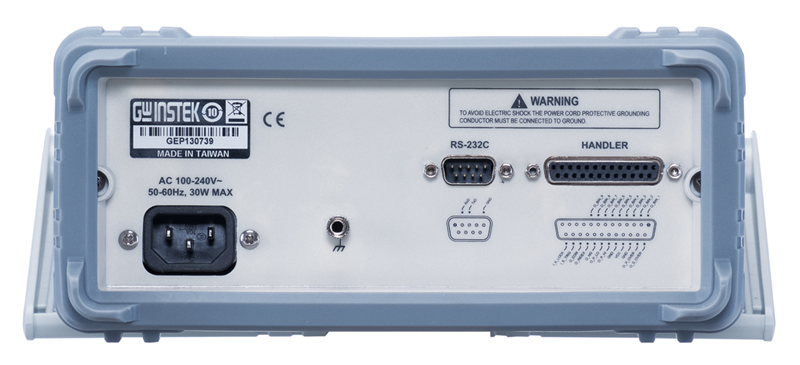

• Standardowy interfejs: RS-232C, Handler i pamięć USB
• Kompaktowy rozmiar, idealny do urządzeń automatycznych (2U, 1/2 RACK)
