Lokalizator przewodów i kabli Sonel LKZ-1500

Opis produktu – Lokalizator przewodów i kabli Sonel LKZ-1500

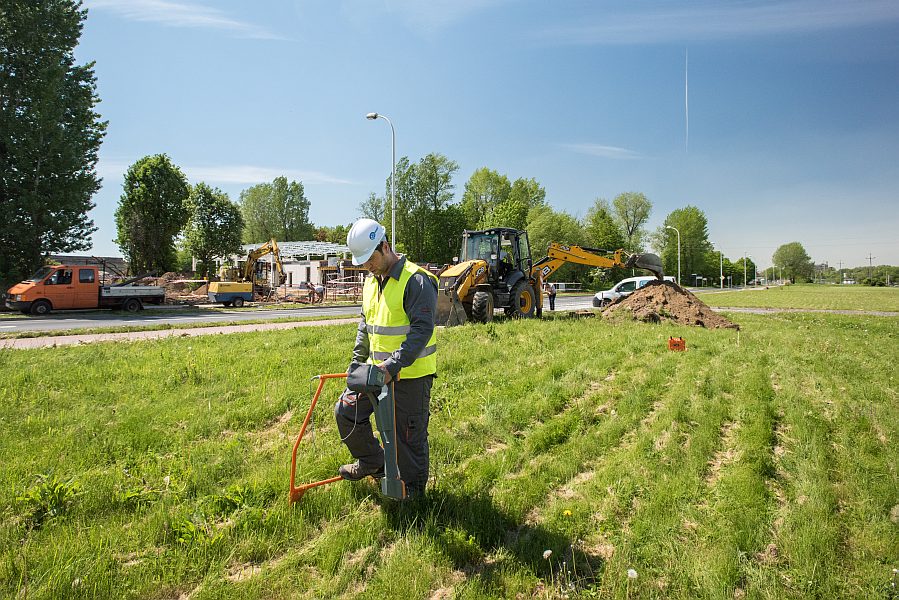

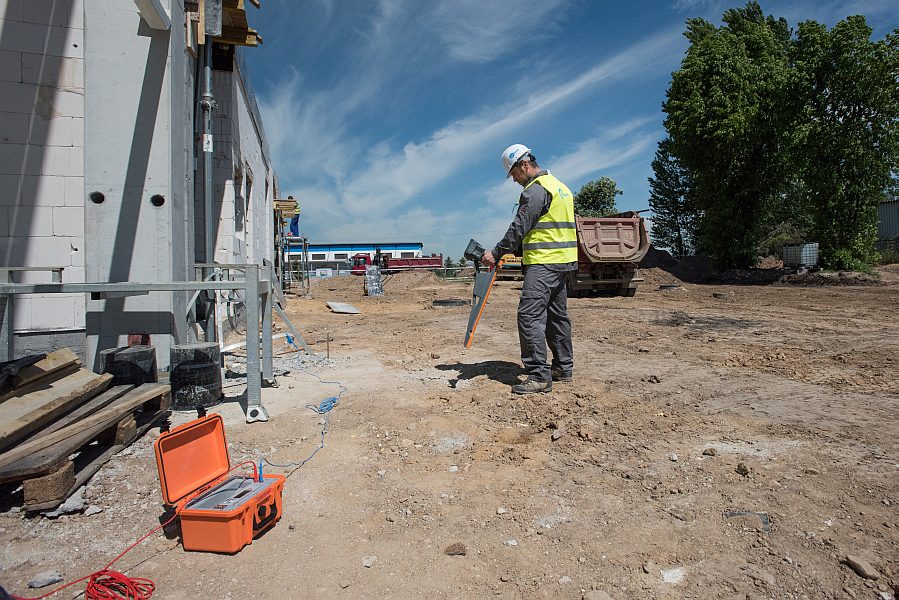

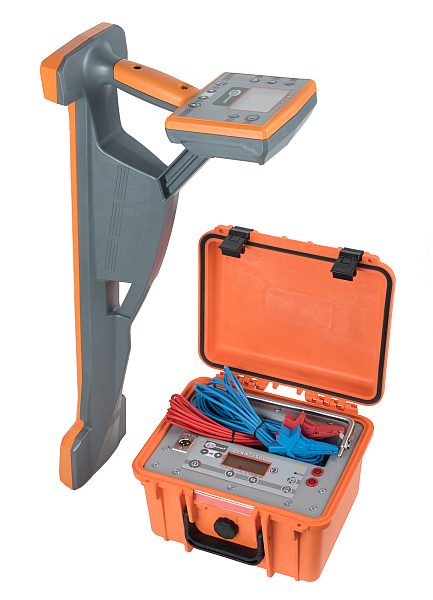

Zaawansowany zestaw do lokalizowania Sonel LKZ-1500, składa się z nadajnika oraz odbiornika. Umożliwia precyzyjne odnajdywanie, zidentyfikowanie i śledzenie trasy ułożenia obiektów zakopanych w ziemi, takich jak:

• Przewody i kable energetyczne, sterownicze, teleinformatyczne czy telekomunikacyjne
• Podziemne elementy instalacji odgromowej, instalacje ochrony katodowej
• Instalacje wodne i kanalizacyjnej
• Instalacje paliwowo-przesyłowe: gazociągi, rurociągi
• Instalacje grzewcze i rury preizolowane

Najczęstszymi użytkownikami lokalizatora Sonel LKZ-1500 są firmy energetyczne i instalacyjne, firmy wykonujące prace ziemne, budownicze, budowy kolei, telekomunikacyjne, rafinerie, wykonawcy wodociągów i instalacji sanitarnych, firmy ciepłownicze oraz firm geodezyjnych.

Funkcje lokalizatora:

• Określanie kierunku ułożenia przewodu – położenie przewodu w stosunku do osi odbiornika (funkcja „kompasu”)
• Określanie wartości prądu oraz głębokości zalegania kabli, zarówno w trybie aktywnym (z nadajnikiem), jak i w trybie pasywnym (bez nadajnika)
• Zapisywanie trasy ułożenia obiektu na mapie. Pamięć aż do 10000 punktów – współrzędnych
• Możliwość odnalezienia miejsc uszkodzenia kabla
• Lokalizator, dzięki dowolnemu modułowi GPS oraz dedykowanemu programowi (LKZ Terminal), umożliwi wykreślenie trasy ułożenia obiektu lub zaznaczenia jego położenia na mapie. Komunikacja odbiornika z modułem GPS odbywa się za pomocą Bluetooth.

SONEL LKZ TERMINAL

Aplikacja współpracująca z lokalizatorem przewodów i kabli Sonel LKZ-1500.

• Nadajnik:
  • moc nadajnika: 10W (w krokach 1W, 2W, 5W, 10W),
  • praca w trybie bezpośredniego podłączenia galwanicznego lub indukcyjnym: cęgowym (N-1) lub wewnętrzną anteną nadawczą,
  • nadawanie w trybie ciągłym lub ze stałym interwałem wydłużającym czas pracy akumulatora (akumulator 12V/7Ah),
  • obudowa walizkowa, wyświetlacz segmentowy,
  • zakres temperatury roboczej od -30°C do + 55°C,
  • wymiary: 275x250x180 [mm].

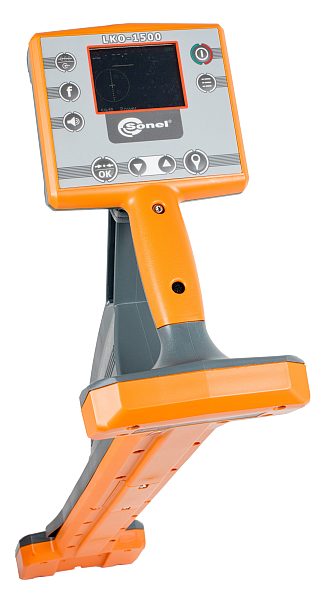

Odbiornik:

• • praca w szerokim zakresie częstotliwości – tryb:
  • pasywnym (50Hz-60Hz, 100Hz, 300Hz, 550Hz, 1450Hz),
  • eter (48 Hz – 14 kHz),
  • radio (10 kHz-36 kHz),
  • aktywnym 273 Hz, 491 Hz, 526 Hz, 982 Hz, 1024 Hz, 2000 Hz, 2048, 8440 Hz,  8928 Hz, 9820 Hz, 10000 Hz, 32768 Hz,
  • detekcja uszkodzeń kabli – doziemienia (ramka A lub sonda DKI),
  • możliwość zasilenia z wymiennego akumulatora lub baterii (5 LR6 AA),

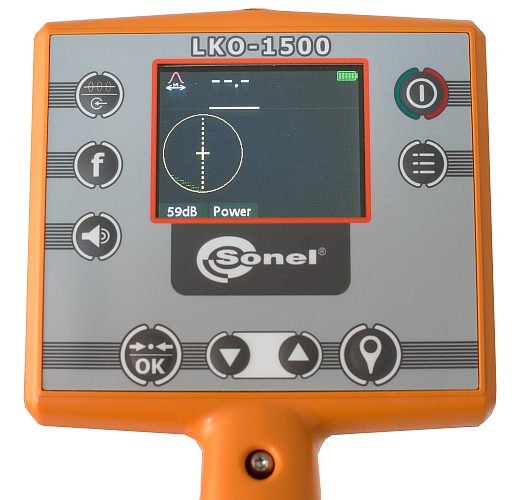

  • wyświetlacz graficzny obrazujący ułożenie, głębokość zalegania obiektu oraz kierunek prądu,
  • głębokość lokalizacji do 6 m +/- 0,1 m,
  • wymiary: 700x300x140 [mm],
  • zakres temperatury roboczej od -20°C do + 55°C.
