Opis

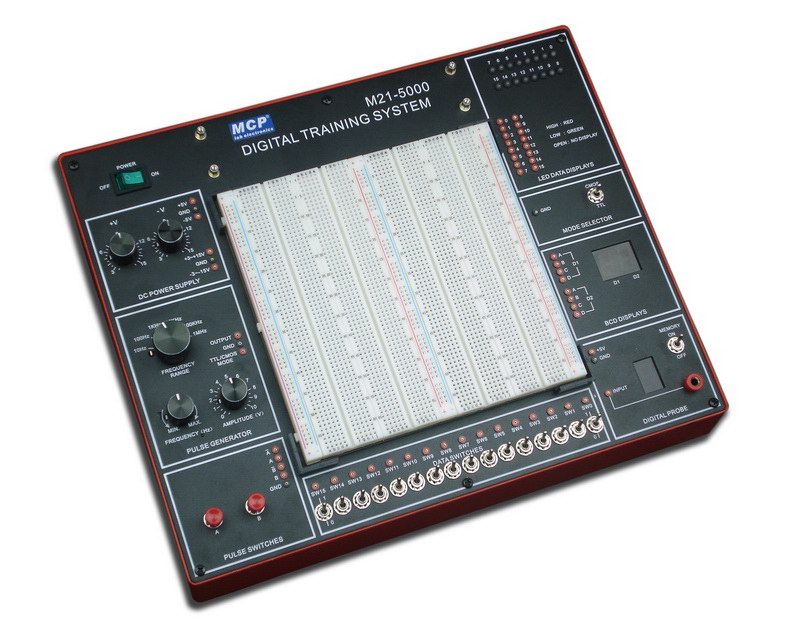

M21-5000
CYFROWY SYSTEM TRENINGOWY
Cechy
- Wysokiej jakości cyfrowy trenażer
- Łączy w sobie wszystkie podstawowe funkcje cyfrowego eksperymentu
- Z wyjmowaną płytką stykową, zasilaczem DC, generatorem impulsów, dwoma przełącznikami impulsów, sondą cyfrową, przełącznikiem TTL/CMOS itp.
| M21-5000 | |
| PŁYTA BEZPRZEWODOWA | |
| Bezpłatna tablica | Połączony z 2820 punktami wiązania niklowany kontakt, dopasowany wszystkie rozmiary DIP i wszystkie komponenty z przewodem i drutem AWG # 22-30 (0,3-0,8 mm). Można go zmienić i zastąpić do różnych celów i można go podłączyć do demonstracji. inny cel i może być połączony z demonstracją panel. Dlatego jest bardzo wygodny zarówno dla nauczycieli, jak i uczniów. |
| ZASILANIE DC | |
| Ａ．Stałe wyjście DC | +5V, 1A |
| Ｂ．Stałe wyjście DC | -5V, 1 A. |
| Ｃ．Zmienne wyjście DC | +3V do +15V, 1 A |
| Ｄ． Zmienne wyjście DC | -3V do -15V, 1 A |
| Przełącznik wyboru trybu | |
| Przełącznik wyboru trybu | Gdy przełącznik jest ustawiony w pozycji „TTL” lub „CMOS”, wejście lub wyjście wejście lub wyjście generatora impulsów, przełączniki impulsów, 8 bitów przełączników danych, sondy cyfrowej, 8-bitowego wyświetlacza LED będzie spełniać poziom HI lub LO poziomu „TTL” lub „CMOS”. |
| DWA CYFRY 7-SEGMENTOWEGO WYŚWIETLACZA LED | |
| GENERATOR PRĄDU | |
| Cykl pracy | 50% |
| Zakres częstotliwości | 1Hz ~ 10Hz 10Hz ~ 100Hz 100Hz ~ 1kHz 1kHz ~ 10kHz 10kHz ~ 100kHz 100kHz ~ 1MHz |
| Amplituda | 0 ~ 10Vpp |
| Wyjście w trybie TTL/CMOS | TTL: + 4V CMOS: + VDC (w zależności od wyjścia + VDC) |
| WYŚWIETLACZ LED SIEDEMNASTU BITÓW | |
| Przełącznik dwóch impulsów | |
| Przełącznik dwóch impulsów | Wyjście A,/A,B,/B Poziom wyjściowy: TTL: HI=4V LO=0.1V CMOS: HI=+VDC LO=0.1V |
| SZEŚĆ PRZEŁĄCZNIKÓW DANYCH | |
| SZEŚĆ PRZEŁĄCZNIKÓW DANYCH | TTL: HI=4V LO=0V CMOS: HI=+VDC LO=0V |
| UNIWERSALNY UCHWYT STAŁEGO ZŁĄCZA | |
| Zastrzega sobie uniwersalny uchwyt na złącze na panelu, aby można go było połączenia z różnymi uniwersalnymi złączami, które są dostępne | (1) Nagłówek prosty 60 pin |
| (2) Złącze krawędziowe karty 2.54mm 62pin | |
| (3) Złącze D sub25 pin, męskie i żeńskie | |
| (4) Złącze krawędziowe karty 3.96mm 56pin | |
| (5) Złącze Dip sockets 28 pin & 40 pin | |
| INNE STANDARDOWE AKCESORIA | (1) Przewód zasilający (2) Pin: 10szt (3) Instrukcja obsługi |
| Wymiary i waga | 258 x95 x 334 mm (szer. x wys. x gł.), ok. 4,5 kg |
