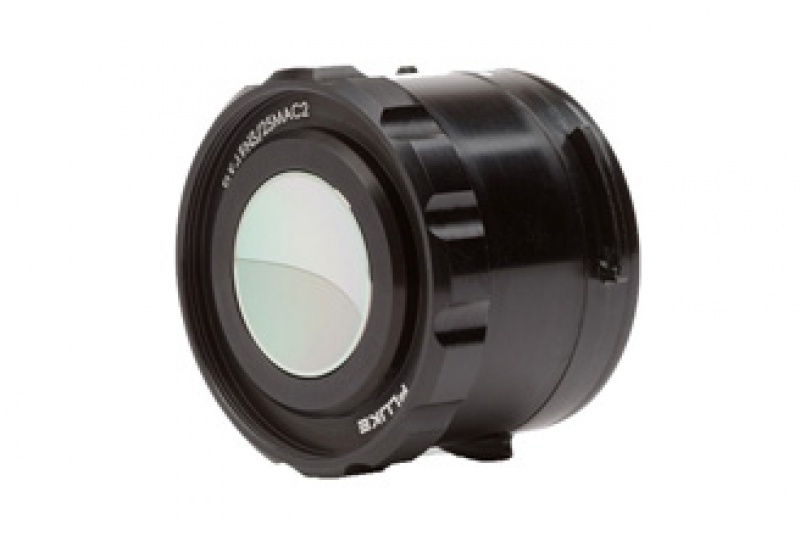

Opis produktu – Makroobiektyw na podczerwień Smart, 25 mikronów
Możliwość uzyskiwania niezwykle szczegółowych obrazów nawet bardzo niewielkich obiektów pozwala dokonać oceny procesów gromadzenia i rozpraszania energii cieplnej na płytkach drukowanych, wykryć niesprawny lub nieodpowiednio dobrany element, a nawet precyzyjnie określić część elementu, w której występuje usterka. Zobacz detale o rozmiarze zaledwie 25 mikronów – to mniej niż wynosi średnica ludzkiego włosa.
Obiektywów Smart można używać od razu po podłączeniu do odpowiedniej kamery. Pozwala to uniknąć niedogodności związanych z wysyłaniem kamery do serwisu w celu kalibracji.
- Obiektyw ten eliminuje konieczność precyzyjnego manipulowania pokrętłem ustawiania ostrości w celu uzyskania optymalnej ostrości obrazu. Po podłączeniu obiektywu wystarczy nacisnąć przycisk systemu automatycznego ustawiania ostrości LaserSharp®, aby ustawić ostrość na punkt znajdujący się w odległości optymalnej dla obiektywu, a następnie umieścić kamerę i obiekt w zakresie odległości roboczej (od ~8 do ~14 mm).
- Wykonany ze 100-procentowego diamentowanego germanu ze specjalnie zaprojektowaną powłoką — najbardziej wydajnego z dostępnych materiałów do transmisji energii do czujnika.
- Dzięki mocowaniu statywowemu kamery TiX560 i TiX520 można umieścić na stołowym systemie mocującym, co gwarantuje stabilność i nieruchomość kamery podczas rejestracji obrazu. Kamera TiX560 wyposażona jest również w funkcję zdalnego sterowania, która pozwala na rejestrację obrazu z poziomu komputera bez ryzyka poruszenia kamery. (Zdalne sterowanie jest niedostępne w przypadku kamery TiX520).
Zgodność z kamerami TiX560 i TiX520.
Obraz płytki PCB uzyskany za pomocą standardowego obiektywu i kamery TiX560

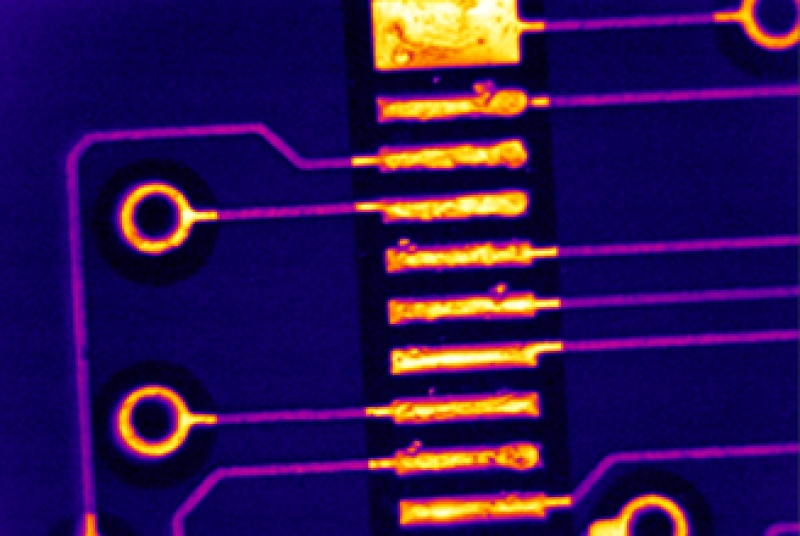

Obraz uzyskany za pomocą makroobiektywu – doskonale widoczne połączenia lutowane
