Opis produktu – Metody określania linii sprężystości

Jednostka edukacyjna umożliwia uczestnikom szkolenia porównanie różnych metod określania linii sprężystości, takich jak praca wirtualna i analogia Mohrsa. Dodatkowo ułatwia badanie statyczne zarówno układów wyznaczalnych, jak i niewyznaczalnych w różnych przypadkach obciążeń, w tym obciążeń punktowych i momentów zginających.

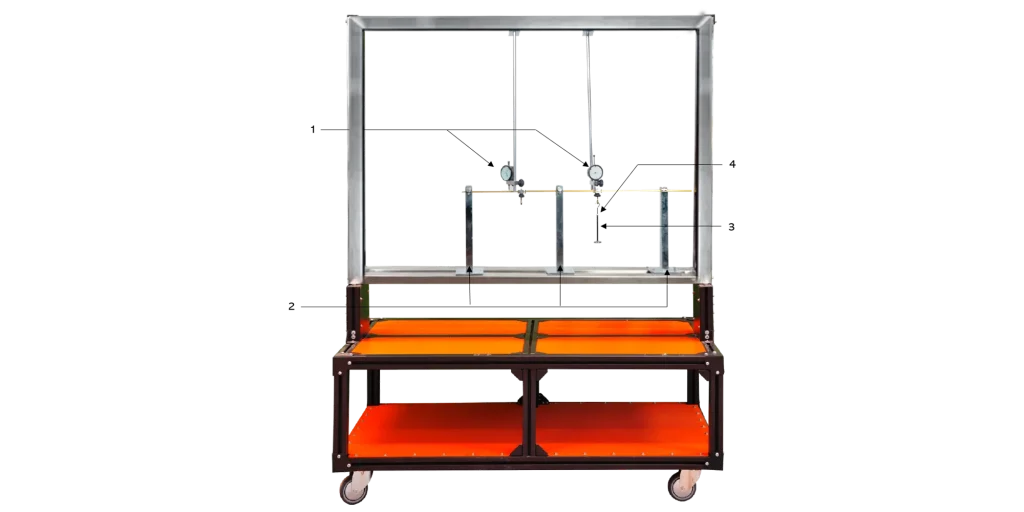

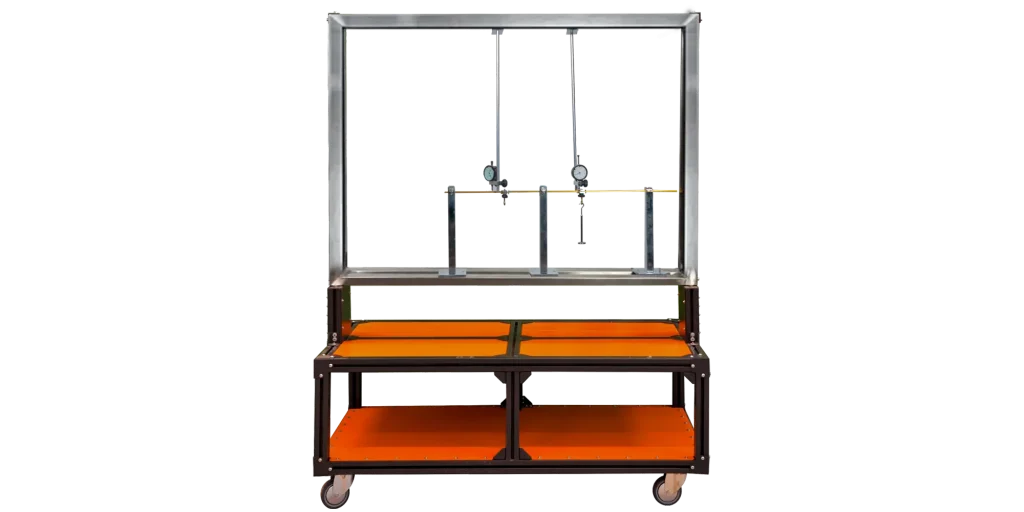

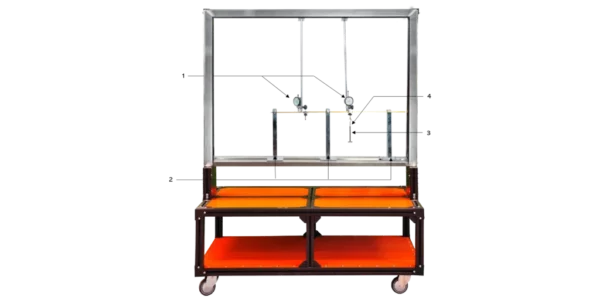

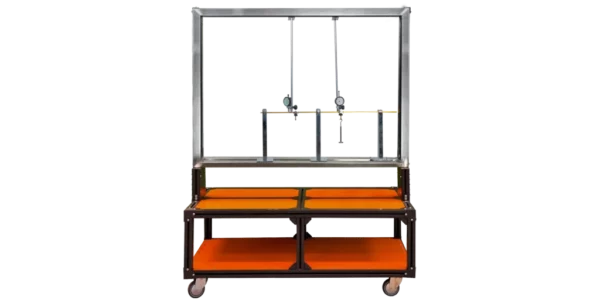

1-Wskaźniki zegarowe 2-Wsporniki 3-Hak 4-Waga

Zakres dostawy

Metody wyznaczania linii sprężystości (ST110)
Zestaw obciążników
Twarda instrukcja obsługi

Opcje

Szczegóły techniczne

System treningowy do wyznaczania linii elastycznej składa się z zestawu do wyznaczania linii elastycznej i zestawu obciążników.
Badana belka na ramie montażowej może być podparta różnymi metodami łożyskowania.
Dwa wsporniki z mocowaniami zaciskowymi i wspornik przegubowy z miernikiem siły są dostarczane z jednostką edukacyjną w celu realizacji układów statycznie wyznaczalnych lub nieokreślonych.
Jednostka edukacyjna jest wyposażona w dwa wsporniki z mocowaniami zaciskowymi są wyposażone w czujniki zegarowe i mogą być również używane jako wsporniki przegubowe. Te czujniki zegarowe umożliwiają określenie kąta nachylenia belki na podporze.
Trzeci czujnik zegarowy rejestruje ugięcie belki w losowym punkcie.
Czwarty czujnik zegarowy rejestruje kąt nachylenia urządzenia.
Dodatkowo dostarczane jest urządzenie do generowania momentu zginającego w losowym punkcie belki.
Belka jest obciążana ciężarkami (obciążenie punktowe i siły sprzężone w celu wygenerowania momentu zginającego).
Moment zaciskający na podporach można określić za pomocą ciężarków.
Różne elementy eksperymentu są przejrzyście rozmieszczone i bezpiecznie umieszczone w systemie przechowywania.
Kompletny eksperyment można ustawić na ramie montażowej.

Doświadczenia

Linie sprężyste dla statycznie wyznaczalnych lub nieokreślonych belek pod obciążeniem.
Wyznaczanie linii sprężystej belki za pomocą:
- Zasady pracy wirtualnej
  (obliczenia).
- Analogii Mohra (metoda momentu powierzchniowego opracowana przez Mohra; reprezentacja graficzna).
Zastosowanie zasady superpozycji.
- Maksymalne ugięcie belki.
- Kąt nachylenia belki.
Porównanie obliczonych i zmierzonych wartości kąta nachylenia i ugięcia.

Wymagane do działania

Rama montażowa (ST100)
