Name: MI 2883 ST EnergyMasterXA [NIE ZAWIERA CĘGÓW]
Brand: Metrel
SKU: 3458655
Availability: BackOrder

Opis

Produkt: Metrel – MI 2883 AD EnergyMaster Analizator jakości energii klasa S bez cęgów

Analizator jakości energii Metrel MI 2883 Energy Master jest przenośnym, trójfazowym analizatorem jakości energii elektrycznej, zaprojektowany specjalnie z myślą o rejestracji zużycia energii i ocenie efektywności energetycznej. Energy Master stanowi doskonałe narzędzie do długoterminowej rejestracji, a następnie analizy zarejestrowanych danych. Duży, czytelny, kolorowy wyświetlacz graficzny pozwala ocenę podstawowych parametrów elektrycznych sieci bezpośrednio po podłączeniu przyrządu. Wygodne klawisze szybkiego uruchomienia znacznie przyśpieszają dostęp do danych oraz sprawiają, że przyrząd jest bardzo przyjazny w obsłudze. Zaawansowane oprogramowanie PowerView3 dostarczane w zestawie standardowym pozwala na szczegółową analizę zarejestrowanych danych, bezpośredni odczyt wyników z karty microSD oraz automatyczną generację profesjonalnych raportów pomiarowych.

Funkcje pomiarowe

Napięcie: TRMS, szczyt, współczynnik szczytu (3-kanały)
Prąd: TRMS, szczyt, współczynnik szczytu (4-kanały)
Moc (czynna, bierna, pozorna)
Pomiary mocy w pełni z godne z normą IEEE 1459 (czynna, bierna, podstawowa, harmoniczna, asymetria obciążenia)
Asymetria, pomiar migotania światła (flicker)
Analiza wyższych harmonicznych i interharmonicznych do 50 harmonicznej, pomiar THD
Energia (czynna, bierna, oddana, pobrana)
Wychwytywanie i rejestrowanie zdarzeń napięciowych (wyłączenia, przerwy, wzrosty, zapady)
Analiza jakości zasilania zgodnie z normą PN-EN 50160
Rejestracja do 7 programowalnych alarmów
Pomiar temperatury
Współczynnik mocy, cos φ
Współpraca z miernikami MI 3108/MI 3109 EurotestPV pozwala na pełną analizę trójfazowych instalacji fotowoltaicznych

Cechy użytkowe

3 kanały napięciowe o szerokim zakresie pomiarowym: 0 … 1000 Vrms (CAT III / 1000 V)
4 kanały prądowe ze wsparciem dla automatycznej detekcji cęgów pomiarowych i doboru zakresów bezpośrednio w urządzeniu
Automatyczna detekcja cęgów typu Smart i inteligentny wybór zakresów
Zgodność z klasą S normy PN-EN 61000-4-30
Pełna analiza jakości energii zgodnie z normą PN-EN 50160 z uwzględnieniem sygnalizacji i interharmonicznych
Wsparcie dla kart microSD do 32GB (Karta 8GB dostarczana w standardzie)
Wejścia oznaczone kolorami i etykiety dla panelu wejść w zależności od regionu stosowania
Intuicyjne menu główne oraz duże ikony sprawiają, że nawigacja i konfiguracja jest bardzo prosta
Rozbudowane oprogramowanie na komputery PC pozwala na pobieranie, podgląd i analizę zarejestrowanych danych oraz tworzenie profesjonalnych raportów pomiarowych
W zestawie Euro dostarczane są elastyczne cęgi prądowe niewymagające dodatkowego zasilania

Zastosowanie

Ocena jakości energii oraz rozwiązywanie problemów w sieciach niskiego i średniego napięcia
Sprawdzanie pracy aparatury do kompensacji mocy biernej
Analiza długoterminowa
Konserwacja i utrzymanie ruchu
Weryfikacja wydajności systemu przed podłączeniem obciążeń

Funkcjonalność:

PN-EN 61010-1

Pomiary:

IEC/PN-EN 61000-4-30, Klasa S
IEC/PN-EN 61557-12
IEC/PN-EN 61000-4-7, Klasa I
IEC/PN-EN 61000-4-15
PN-EN 50160
IEEE 1448
IEEE 1459

Kompatybilność elektromagnetyczna (EMC):

PN-EN 61326

Wejścia napięciowe	AC/DC
Liczba wejść	4
Znamionowy zakres napięcia (L – N)	Faza (L-N): 50 ÷ 1000 VRMS Linia (L-L): 50 ÷ 1730 VRMS
Zakres pomiarowy	10% ÷ 150% wartości znamionowej
Dokładność	PN-EN 61000-4-30 Klasa S, ±0.5% napięcia znamionowego
Częstotliwość próbkowania	7000 sampli na sek. @ 50/60 Hz, synchronizacja z częstotliwością sieciową
Zakres częstotliwości zasilania	42,5 ÷ 69,0 Hz ±10 mHz

Wejścia prądowe	AC/DC
Liczba wejść	4
Zakres pomiarowy (dla cęgów elastycznych A1227)	3 ÷ 6000 ARMS ±1.5% w.m.
Zakres pomiarowy (dla cęgów A1281)	50 m ÷ 1200 ARMS ±0.5% w.m.

Funkcje	Zakres pomiarowy	Dokładność
Moc (P, Q, S, cos φ, PF…)	W zależności od napięcia i cęgów	IEC/PN-EN 61557-12 Klasa 1
Energia	W zależności od napięcia i cęgów	Czynna.: IEC/PN-EN 62053-21 Klasa 1 Bierna. IEC/PN-EN 62053-23 Klasa 2
Harmoniczne (DC ÷ 50tej)	0 ÷ 20% napięcia znamionowego	IEC/PN-EN 61000-4-7 Klasa 1
Interharmoniczne (1 ÷ 50tej)	0 ÷ 20% napięcia znamionowego	IEC/PN-EN 61000-4-7 Klasa 1
Migotanie (flicker)	0.2 ÷ 10	IEC/PN-EN 61000-4-15 Klasa F3
Sygnały sterujące	0 ÷ 15% napięcia znamionowego	IEC/PN-EN 61000-4-30 Klasa S
Asymetria	Napięcie: 0 ÷ 5% Prąd: 0 ÷ 17%
Temperatura	-10 ÷ 85 °C	±0.5 °C
Zapady, wzrosty	10 ÷ 150% napięcia znamionowego	±0.2 % napięcia znamionowego ±1 cykl
Przerwy	0 ÷ 10% napięcia znamionowego	±1 cykl

Rejestracja

Pamięć	8GB microSD, obsługa do 32GB
Rejestrator ogólny
Częstotliwość zapisu	1s … 2 godzin
Rejestrowane sygnały	> 1000 (napięcia, prądy, harmoniczne, moc…) Wartości minimalne, maksymalne i średnie dla każdego interwału – Zdarzenia napięciowe – Programowalne alarmy
Czas trwania	> 1 rok (zależnie od pojemności karty microSD)

Dane ogólne

Wyświetlacz	4.3 cala, kolorowy TFT (480 x 272)
Komunikacja	USB, RS232
Synchronizacja czasu	Odbiornik GPS (A 1355)
Zasilanie	110 ÷ 240 Vac albo 6 akumulatorków NiMh , rozmiar AA
Kategoria przepięciowa	CAT IV / 600 V albo CAT III / 1000 V
Masa	1 kg
Wymiary	230 x 140 x 80 mm

	A 1501 1-fazowe elastyczne cęgi prądowe 3000/300/30A /1V	Jednofazowe elastyczne cęgi prądowe z trzema wybieralnymi zakresami pomiarowymi (pętla 25 cm). Nie wymagają zewnętrznego zasilania, zasilane są bezpośrednio z przyrządu.
	A 1502 1-fazowe elastyczne cęgi prądowe 3000/300/30A /1V	Jednofazowe elastyczne cęgi prądowe z trzema wybieralnymi zakresami pomiarowymi (pętla 48 cm). Nie wymagają zewnętrznego zasilania, zasilane są bezpośrednio z przyrządu.
	A 1503 1-fazowe elastyczne cęgi prądowe 6000/600/60A /1V	Jednofazowe elastyczne cęgi prądowe z trzema wybieralnymi zakresami pomiarowymi (pętla 90 cm). Nie wymagają zewnętrznego zasilania, zasilane są bezpośrednio z przyrządu.
	A 1391 Cęgi prądowe AC/DC	Cęgi prądowe AC + DC 40/300A / 1 V o rozwarciu szczęk 25 mm do pomiarów mocy. Wymagają przewodu A 1039. Czas działania na bateriach alkalicznych wynosi 66 godzin.
	A 1033 Cęgi prądowe 1000A /1V	Wysoce dokładne cęgi prądowe 1000 A / 1 V o rozwarciu szczęk do 52 mm i przewodzie 1.5 m do pomiarów mocy analizatorami jakości energii.
	A 1281 Cęgi prądowe 0,5/5/100/1000A /1V	4-zakresowe cęgi prądowe do pomiaru prądu zmiennego w instalacjach niskiego i średniego napięcia. Cęgi są automatycznie rozpoznawane przez przyrząd. Nie wymagają dodatkowego zasilania, zasilane są z przyrządu.
	A 1069 Mini cęgi prądowe 100A/1V	Mini cęgi prądowe 100 A / 1 V o rozwarciu szczęk do 15 mm do pomiarów mocy. Wymagany przewód A1039.
	A 1039 Przewód połączeniowy do cęgów	Przewód do podłączenia cęgów prądowych A 1069 i A 1122 do analizatorów jakości energii firmy Metrel.
	A 1227 1-fazowe cęgi elastyczne 3000/300/30A /1V	Jednofazowe cewki Rogowskiego z 3 zakresami pomiarowymi. Cęgi są automatycznie rozpoznawane przez przyrząd. Cęgi nie wymagają dodatkowego zasilania, zasilane są z przyrządu.
	A 1446 1-fazowe cęgi elastyczne 6000/600/60A /1V	Jednofazowe cewki Rogowskiego z 3 zakresami pomiarowymi. Cęgi nie wymagają dodatkowego zasilania, zasilane są z przyrządu.
	A 1037 Przetwornik prądu 5A/1V	Przetwornik trójfazowy do pomiaru mocy w instalacjach o wyjściowym prądzie z przekładników prądowych 5 A.
	A 1354 Sonda temperatury	Sonda temperatury, która może zostać wykorzystana do pomiaru i rejestrowania trendu temperatury na mierzonych obiektach takich jak kondensatory, silniki, transformatory itp.
	A 1479 Zasilacz szerokozakresowy	Zasilacz szerokozakresowy A 1479 (Uznam: 85V ÷ 650 Vac / 920 Vdc) pozwala na zasilanie przyrządu bezpośrednio z mierzonego obwodu. Do stosowania w przypadku, gdy na badanym obiekcie brak jest dostępu do standardowy gniazd zasilających.
	A 1500 Twarda, wodoszczelna walizka	Profesjonalna walizka A 1500 wykonana z tworzywa sztucznego o wysokiej wytrzymałości. Wyposażona w automatyczny zawór wyrównywania ciśnienia pozwalający na łatwe otwarcie walizki po zmianie wysokości lub temperatury. Wytrzymała, lekka, w pełni wodoszczelna walizka oferująca ponadprzeciętną ochronę analizatorów jakości energii.
	A 1565 Wodoszczelna walizka	Przenośna, wodoszczelna walizka A 1565, posiadająca stopień ochrony IP 65 do zewnętrznych zastosowań dla analizatorów jakości energii. Stworzona z myślą o bezpieczeństwie dzięki zamkowi pozwala na zastosowanie szeregu dodatkowych akcesoriów takich jak: zasilacz A 1479, router 3G/WiFi czy odbiornik GPS. Walizka posiada standardowe przewody napięciowe do wszystkich gniazd oraz cztery adaptery prądowe do podłączenia cęgów prądowych.
	A 1355 Odbiornik GPS	Odbiornik GPS do synchronizacji czasu gwarantuje, że czas systemowy analizatorów jakości energii Metrel zsynchronizowany jest zgodnie z normą PN-EN 61000-4-30. Rozwiązanie to niezbędne, aby zapewnić, że przyrządy zarejestrują te same dane przy podłączeniu do tego samego sygnału.
	A 1198 Sonda magnetyczna	Sonda pomiarowa z magnetyczną końcówką zapewnia pewny styk z metalową powierzchnią podczas pomiaru.
	A 1014 Sonda pomiarowa, czarna	Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
	A 1015 Sonda pomiarowa, niebieska	Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
	A 1062 Sonda pomiarowa, zielona	Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
	A 1016 Sonda pomiarowa, czerwona	Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
	A 1013 Krokodylek, czarny	Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na szynach prądowych, stykach śrubowych itp.
	A 1310 Krokodylek, niebieski	Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na szynach prądowych, stykach śrubowych itp.
	A 1064 Krokodylek, czerwony	Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na szynach prądowych, stykach śrubowych itp.
	A 1309 Krokodylek, zielony	Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na szynach prądowych, stykach śrubowych itp.
	S 2014 Adapter bezpiecznikowy, 3 szt.	Adapter bezpiecznikowy chroni przyrząd oraz użytkownika przed przeciążeniami i wyładowaniami.
	S 2015 Bezpieczne chwytaki napięciowe, 4 szt.	Bezpieczne chwytaki napięciowe zapewniają pewny styk przy podłączaniu urządzenia do szyn prądowych i innych dużych płaskich powierzchni.
	A 1458 Czytnik kart pamięci microSD	Czytnik kart pamięci microSD do przenoszenia danych zarejestrowanych przez przyrząd do komputera.
	S 2072 Pamięć USB (do tworzenia kopii zapasowej danych)	Pendrive USB pozwala na tworzenie kopii zapasowej danych na nośniku USB. Jest to praktyczne rozwiązanie w zakresie wykonywania kopii zapasowej ponieważ pozwala na pobieranie danych bezpośrednio w miejscu wykonywania pomiarów.
	A 1020 Mała torba transportowa	Mała, miękka torba transportowa do transportu i przechowywania przyrządów pomiarowych i akcesoriów.
	A 1006 Torba transportowa	Duża, miękka torba transportowa do transportu i przechowywania przyrządów pomiarowych i akcesoriów.
	A 1160 Szybka ładowarka	Szybka ładowarka akumulatorków, obsługująca do 8 akumulatorków AA. Dostarczana w zestawie z 6 szt. akumulatorków NiMH, typu AA.
	A 1169 Szybka ładowarka	Szybka ładowarka akumulatorków, obsługująca do 12 akumulatorków, typu AA, 6 typu C lub D, oraz 4 szt. 9 V akumulatorków.
	A 1717 Cęgi prądowe AC/DC	Cęgi prądowe AC/DC 100A/1000A/1V
	A 1636 Cęgi prądowe DC/AC	Cęgi prądowe DC/AC 2000A
	A 1588 Wielozakresowe cęgi prądowe	Wielozakresowe cęgi pomiarowe (0,5A/5A/50A)

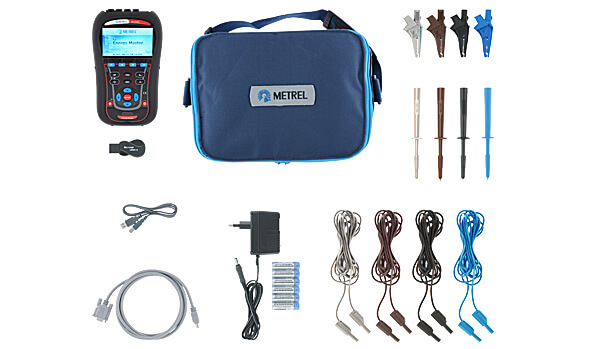

Zestaw standardowy: MI 2883 ST (BEZ CĘGÓW)

Przyrząd Metrel MI 2883 Energy Master
Sondy pomiarowe (brązowa, czarna, szara, niebieska), 4 sztuki
Krokodylki (brązowy, czarny, szary, niebieski), 4 sztuk
Przewody napięciowe (brązowy, czarny, szary, niebieski), 4 sztuki
Kolorowe etykiety do oznaczania
Karta microSD 8GB
Czytnik kart microSD
Oprogramowanie PC PowerView3
Kable USB i Ethernet
Zasilacz
Akumulatorki 1.2 V NiMH, 6 sztuk
Torba transportowa
Instrukcja obsługi
Świadectwo wzorcowania
