Opis

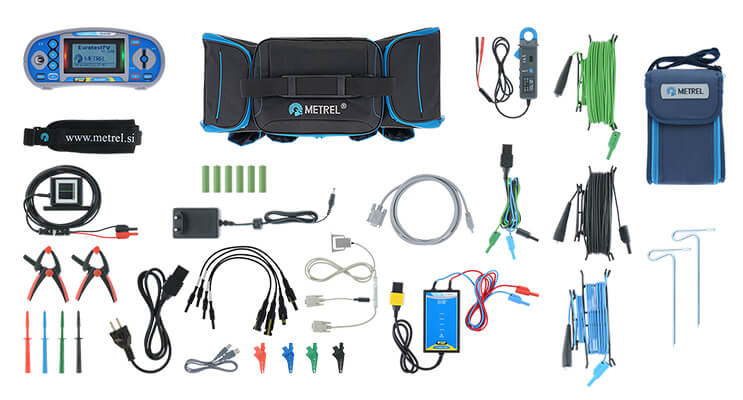

Metrel MI 3108 EurotestPV to połączenie wielofunkcyjnego miernika parametrów instalacji elektrycznych i testera instalacji fotowoltaicznych. Wykonuje kompletne pomiary instalacji zgodnie z wytycznymi normy PN-EN 61557. Pozwala na testowanie instalacji zarówno po stronie AC (zgodnie z PN-HD 60364-6) jak i po stronie DC (zgodnie z PN-EN 62446). Przyrząd umożliwia m.in. tworzenie charakterystyk I – U, przeliczanie parametrów do wartości STC (standardowe warunki testowania) oraz pomiar mocy po stronach AC i DC falownika/inwertera (1-fazowo lub opcjonalnie 3-fazowo). Został zaprojektowany do pomiarów instalacji fotowoltaicznych o maksymalnych parametrach 1000V / 15 A DC. Aby znacznie zwiększyć bezpieczeństwo użytkownika MI 3108 EurotestPV dostarczany jest z sondą bezpieczeństwa, która za każdym razem zapewnia bezpieczne odłączenie przyrządu od instalacji.
Instalacje fotowoltaiczne:
Pomiary instalacji PV po stronie DC:
- Napięcie, prąd, moc, energia
- Rezystancja izolacji
- Uoc – napięcie otwartego obwodu oraz Isc prąd zwarciowy
- Charakterystyka I-U stringów i modułów fotowoltaicznych
- Irradiancja
- Temperatura panelu fotowoltaicznego
Pomiary instalacji PV po stronie AC:
- Napięcie, prąd, moc, energia, współczynnik mocy, harmoniczne.
- Obliczanie wydajności paneli fotowoltaicznych, falownika, efektywności instalacji
Instalacje elektryczne:
- Rezystancja izolacji
- Ciągłość przewodów ochronnych
- Impedancja linii
- Impedancja pętli (podfunkcja wysokim prądem i bez wyzwalania RCD)
- Testowanie RCD (typ AC, A i B)
- Rezystancja uziemienia
- Prąd AC (obciążenia oraz upływu)
- Napięcie TRMS, częstotliwość, kolejność faz
- Moc, energia, harmoniczne
Cechy użytkowe
Instalacje fotowoltaiczne:
- Obliczanie wartości STC: Zmierzone parametry prądów i napięć (przy danej irradiancji i temperaturze) mogą być przeliczone do wartości STC (uzyskanych w standardowych warunkach pomiarowych), umożliwiając ich porównanie z wartościami referencyjnymi, nawet jeśli pomiary wykonano w warunkach odbiegających od STC.
- Graficzna prezentacja charakterystyki: Odwzorowanie charakterystyki I – U stringu/panelu na ekranie LCD przyrządu.
- Pomiary mocy i wydajności: 2 wartości napięcia i 2 wartości prądu podczas jednoczesnego pomiaru wartości po stronie AC i DC w instalacji jednofazowej.
- Zdalny rejestrator parametrów środowiskowych: Opcjonalne urządzenie do zdalnego pomiaru irradiancji i temperatury panelu PV podczas wykonywania pomiarów
Instalacje elektryczne:
- Funkcja Auto RCD: Automatyczna procedura pomiaru wyłączników różnicowoprądowych RCD.
- Pomiar impedancji pętli zwarcia bez wyzwolenia RCD: Funkcja Zs (RCD) pozwala na precyzyjny pomiar impedancji pętli zwarcia bez wyzwolenia wyłączników różnicowoprądowych RCD.
- Obsługa wyłączników RCD typu B: możliwość pomiarów parametrów wyłączników RCD typu B reagujących na upływ prądu stałego.
- Pomiar rezystancji uziemienia: Urządzenie wykonuje pomiar rezystancji uziemienia metodą 3 przewodową.
- Zaimplementowane charakterystyki zabezpieczeń nadprądowych: pozwala na automatyczną ocenę wyniku pomiaru impedancji
- linii / pętli zwarcia.
- Monitorowanie napięcia w trybie rzeczywistym: Pozwala na podgląd trzech wartości napięć w czasie rzeczywistym.
- Funkcja oscyloskopu: Graficzna prezentacja charakterystyki U / I na ekranie przyrządu.
- Analiza harmonicznych: Pomiar mocy 1-fazowej z analizą do 11 harmonicznej.
- Pamięć: Możliwość zapisu do 1800 wyników pomiarowych lub do 500 graficznych wyników wraz z wartościami daty i godziny wykonania pomiarów.
- Komunikacja BT: Pozwala na komunikację ze smartfonami i tabletami z systemem Android przez opcjonalny adapter Bluetooth.
- PC SW Eurolink PRO: Znajdujący się w wyposażeniu standardowym program dla PC pozwala na pobieranie wyników, tworzenie struktury instalacji i wydruk wyników pomiarów
Zastosowanie
- Testowanie bezpieczeństwa, ocena efektywności i rozwiązywanie problemów związanych z nieprawidłową pracą instalacji fotowoltaicznych.
- Pomiar mocy i efektywności energetycznej AC i DC.
- Odbiorcze i okresowe testowanie domowych i przemysłowych instalacji elektrycznych instalacji niskiego napięcia.
