Opis

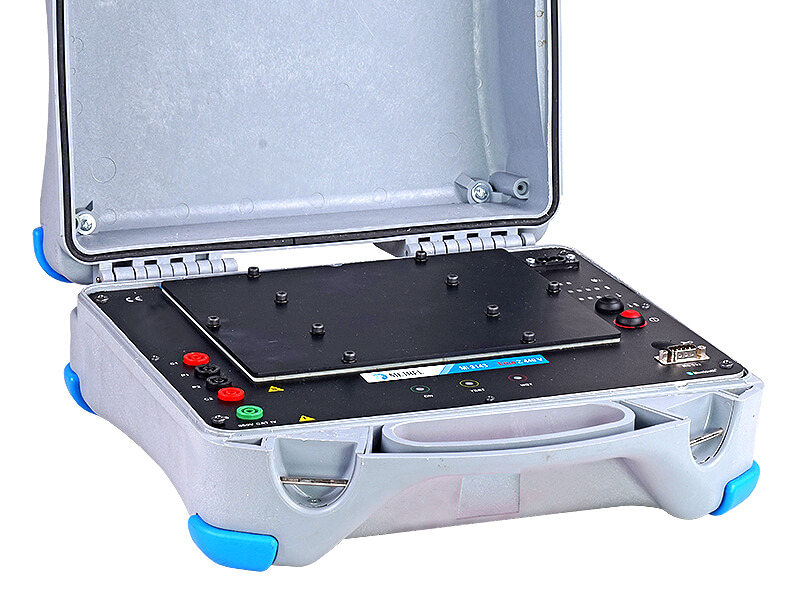

Przyrząd Metrel MI 3143 Euro Z 440V jest przenośnym urządzeniem pomiarowym, które może być zasilane zarówno z wbudowanego akumulatora jak i sieci elektrycznej. Charakteryzuje się wysokim stopniem ochrony IP 65 (przy zamkniętej obudowie) i IP 54 (przy otwartej obudowie). Sterowanie przyrządem może odbywać się z poziomu aplikacji aMESM na urządzenia mobilne z systemem Android lub poprzez inny przyrząd nadrzędny (MI 3152, MI 3152H, MI 3155 lub MI 3325). Przyrząd MI 3143 Euro Z 440V został zaprojektowany do sprawdzenia skuteczności ochrony przeciwporażeniowej poprzez samoczynne wyłączenie zasilania w obwodach transformatorów oraz innych obwodach silnoprądowych. Dzięki zaimplementowanym funkcjom umożliwiającym bardzo dokładne pomiary impedancji linii oraz pętli zwarcia obwodów AC czy wysokoprądowemu pomiarowi (do 300A) impedancji pętli zwarcia z uwzględnieniem spadków napięć na badanych elementach oraz pomiaru napięć rażenia przyrząd MI 3143 doskonale sprawdza się w środowisku przemysłowym.

Kluczowe cechy

• Precyzyjny pomiar impedancji linii (L-L, L-N) oraz pętli zwarcia (L-PE) metodą 4-przewodową prądem do 220A
• Pomiar impedancji linii / pętli w szerokim zakresie napięć i częstotliwości sieciowych – do 800 V / 16 … 420 Hz AC
• Wysokoprądowy (do 300A) pomiar rezystancji elementów składowych obwodów prądowych metodą 4-przewodową poprzez pomiar spadku napięcia
• Analiza rozpływu doziemnych prądów zwarciowych z pomiarem napięć rażenia (krokowych i dotykowych)
• Izolowany woltomierz do pomiarów wybiórczych napięć rażenia
• Możliwość wyboru obciążenia (33,3 % do 100 %)
• Efektywny system chłodzenia
• Możliwość zasilania akumulatorowego (Li-ion) lub sieciowego
• Wysoki stopień ochrony IP: IP 65 (obudowa zamknięta), IP 54 (obudowa otwarta)
• Kategoria bezpieczeństwa CAT IV 600 V (3000 m)
• Komunikacja poprzez Bluetooth
• Łatwa obsługa zdalna (za pomocą przyrządu pomiarowego lub aplikacji Android)

Zastosowanie

• Wysokoprądowy (220 A) pomiar impedancji linii (L-L, L-N) oraz pętli zwarcia (L-PE) transformatorów
• Pomiary rezystancji składowych elementów obwodów prądowych
• Analiza rozpływu prądów doziemnych za pomocą cęgów giętkich lub sztywnych
• Pomiar parametrów integralności poszczególnych gałęzi uziemienia za pomocą prądów do 300A
• Pomiar potencjału ziemi – pomiary napięć rażenia
• Badanie poprawności doboru zabezpieczeń w przypadku usterek transformatorów, generatorów, turbin, styczników, rozdzielnic w sytuacji gdy prądy znamionowe obwodu (zabezpieczeń) przekraczają 200 A
• Pomiary rezystancji uzwojeń transformatorów oraz silników
• Pomiar napięcia dotykowego
• Symulacja przepływu wysokiego prądu doziemnego

Normy

• Kompatybilność elektromagnetyczna: EN 61326
• Bezpieczeństwo: EN 61010-1, EN 61010-2-030, EN 61010-031
• Funkcjonalność: EN 61557, IEEE 81-2012, EN 60909-0
• Akumulator Li–ion: EN 62133-2

Obsługiwane przyrządy

• Metrel MI 3152 EurotestXC (Bluetooth, RS-232)
• Metrel MI 3152H EurotestXC 2.5kV (Bluetooth, RS-232)
• Metrel MI 3155 EurotestXD (Bluetooth, RS-232)
• Metrel MI 3325 MultiServicerXD (Bluetooth)
• Metrel A 1522 aMESM jako sterownik zdalny
