Opis

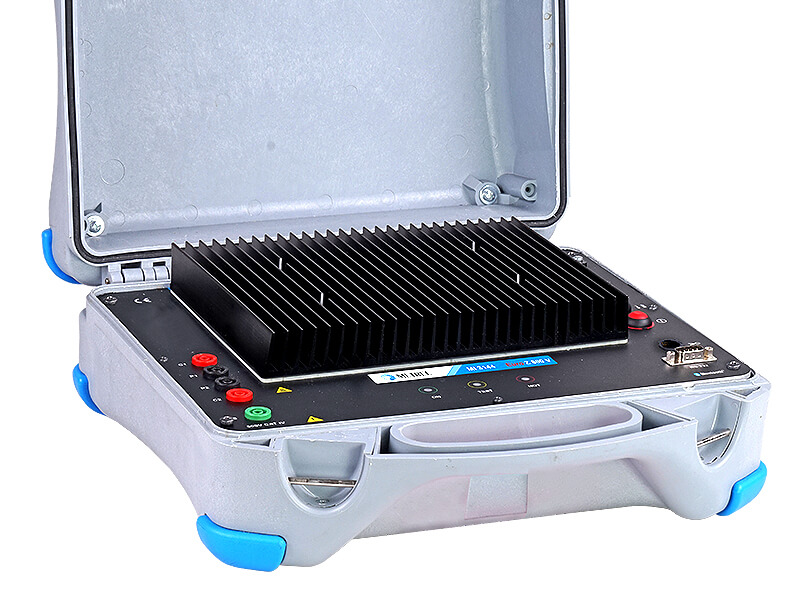

Przyrząd Metrel MI 3144 Euro Z 800 V jest przenośnym urządzeniem pomiarowym, które może być zasilane zarówno z wbudowanego akumulatora, jak i sieci elektrycznej. Charakteryzuje się wysokim stopniem ochrony IP 65 (przy zamkniętej obudowie) i IP 54 (przy otwartej obudowie). Sterowanie przyrządem może odbywać się z poziomu aplikacji aMESM na urządzenia mobilne z systemem Android lub poprzez inny przyrząd nadrzędny (MI 3152, MI 3152H, MI 3155 lub MI 3325). Metrel MI 3144 Euro Z 800 V został zaprojektowany do sprawdzenia skuteczności ochrony przeciwporażeniowej poprzez samoczynne wyłączenie zasilania w obwodach transformatorów oraz innych obwodach silnoprądowych. Dzięki zaimplementowanym funkcjom umożliwiającym bardzo dokładne pomiary impedancji linii oraz pętli zwarcia obwodów AC jak i DC czy wysokoprądowemu pomiarowi (do 300A) impedancji pętli zwarcia z uwzględnieniem spadków napięć na badanych elementach, a także drogi przepływu prądu, przyrząd MI 3144 doskonale sprawdza się w środowisku przemysłowym. Dodatkowo umożliwia wykonanie pomiarów napięć rażenia, testowania funkcjonalnego przekaźników monitorujących prądy upływu doziemnego (ELR) czy m.in. pomiarów rezystancji wewnętrznej baterii czy akumulatorów.
Kluczowe cechy
- Precyzyjny pomiar impedancji linii (L-L, L-N) oraz pętli zwarcia (L-PE) metodą 4-przewodową prądem do 300A
- Pomiar impedancji linii / pętli w szerokim zakresie napięć i częstotliwości sieciowych – do 800 V / 16 … 420 Hz AC
- Pomiar rezystancji źródła i linii w sieciach prądu stałego – 3 … 260 V DC
- Wysokoprądowy (do 300A) pomiar rezystancji elementów składowych obwodów prądowych metodą 4-przewodową poprzez pomiar spadku napięcia
- Pomiar czasu zadziałania i prądu zadziałania przekaźników prądów upływu doziemnego (ELR)
- Możliwość pomiaru przekaźników ELR typu AC, A, B
- Analiza rozpływu doziemnych prądów zwarciowych z pomiarem napięć rażenia (krokowych i dotykowych)
- Izolowany woltomierz do pomiarów wybiórczych napięć rażenia
- Badanie rozpływu prądu zwarcia doziemnego z wykorzystaniem cęgów sztywnych lub giętkich
- Możliwość wyboru obciążenia (16.6 % do 100 %)
- Efektywny system chłodzenia
- Możliwość zasilania akumulatorowego (Li-ion) lub sieciowego
- Wysoki stopień ochrony IP: IP 65 (obudowa zamknięta), IP 54 (obudowa otwarta)
- Kategoria bezpieczeństwa CAT IV 600 V (3000 m)
- Komunikacja poprzez Bluetooth
- Łatwa obsługa zdalna (za pomocą przyrządu pomiarowego lub aplikacji Android)
Zastosowanie
- Wysokoprądowy (300 A) pomiar impedancji linii (L-L, L-N) oraz pętli zwarcia (L-PE) transformatorów;
- Pomiary rezystancji składowych elementów obwodów prądowych oraz rozpływu prądów w poszczególnych gałęziach instalacji
- Pomiary impedancji w szerokim zakresie instalacji o różnych częstotliwościach znamionowych 16 … 420 Hz
- Pomiary rezystancji linii oraz pętli zwarcia w sieciach oraz źródłach DC
- Analiza rozpływu prądów doziemnych za pomocą cęgów giętkich lub sztywnych
- Pomiar parametrów integralności poszczególnych gałęzi uziemienia za pomocą prądów do 300A z zastosowaniem cęgów giętkich lub sztywnych
- Pomiary czasów zadziałania oraz prądów zadziałania przekaźników prądu upływu doziemnego ELR (MRCD)
- Pomiar potencjału ziemi – pomiary napięć rażenia;
- Badanie poprawności doboru zabezpieczeń w przypadku usterek transformatorów, generatorów, turbin, styczników, rozdzielnic w sytuacji gdy prądy znamionowe obwodu (zabezpieczeń) przekraczają 200 A
- Pomiary rezystancji uzwojeń transformatorów oraz silników
- Bardzo dokładny pomiar rezystancji wewnętrznej akumulatorów i baterii
- Sprawdzenie integralności połączeń uziemiających poprzez pomiar rezystancji pomiędzy dwoma dostępnymi punktami
- Pomiar napięcia dotykowego
- Symulacja przepływu wysokiego prądu doziemnego
- Pomiar rezystancji uziemienia z użyciem cęgów prądowych
Normy
- Kompatybilność elektromagnetyczna: EN 61326
- Bezpieczeństwo: EN 61010-1; EN 61010-2-030; EN 61010-031; EN 61010-2-032
- Funkcjonalność: EN 61557; IEEE 81-2012; EN 60909-0; EN 60947-2 Annex M
- Akumulator Li–ion: EN 62133-2
Obsługiwane przyrządy
- Metrel MI 3152 EurotestXC (Bluetooth, RS-232)
- Metrel MI 3152H EurotestXC 2.5kV (Bluetooth, RS-232)
- Metrel MI 3155 EurotestXD (Bluetooth, RS-232)
- Metrel MI 3325 MultiServicerXD (Bluetooth)
- Metrel A 1522 aMESM jako sterownik zdalny
