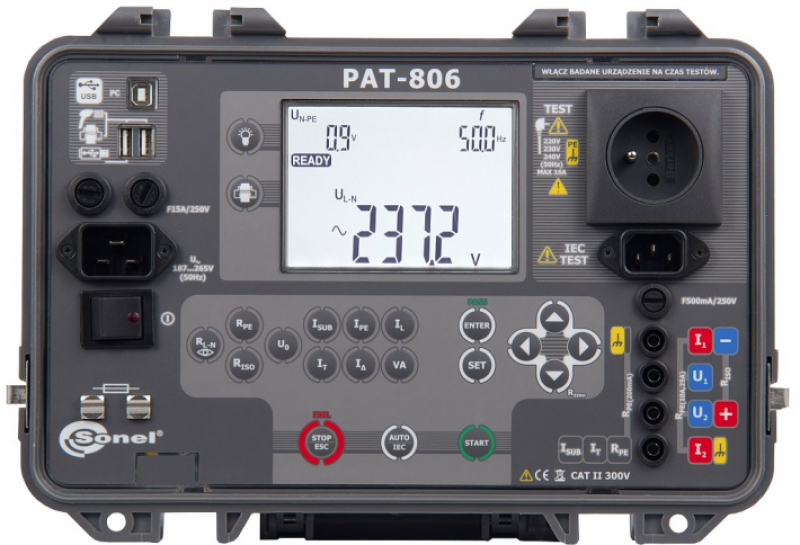

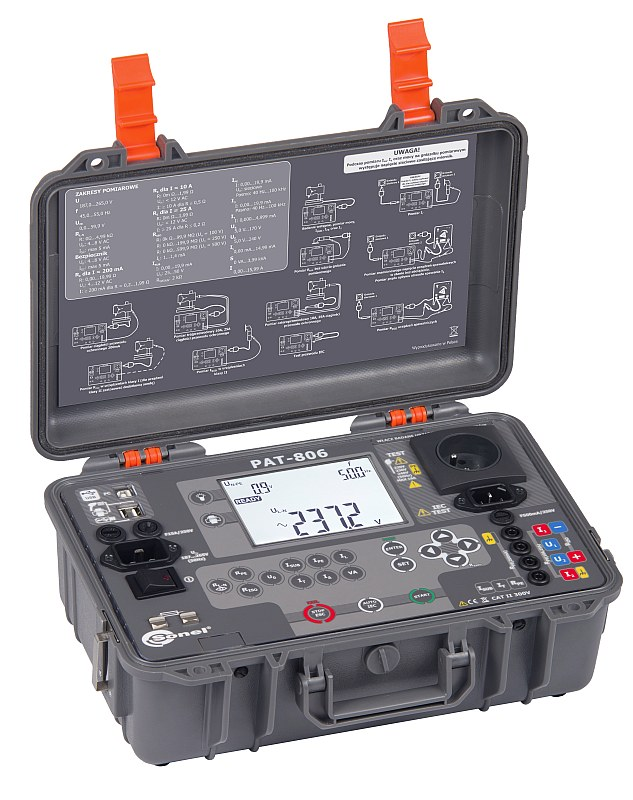

| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0,00…0,99Ω |
0,01Ω |
±(4% w.m. + 2 cyfr) |
| 1,00…19,99Ω |
±(4% w.m. + 3 cyfr) |
• napięcie na nieobciążonym wyjsciu 4…12 V AC,
• prąd pomiarowy: ≥200mA dla R= 0,2…1,99Ω
• ustawialny limit górny w zakresie: 10mΩ …1,99Ω z rozdzielczością 0,01Ω
• regulowany czas pomiaru 1…60s z rozdzielczością 1si pozycją CONT (pomiar ciągły)
Pomiar rezystancji przewodu uziemienia I=10A (tylko I klasa ochronności)
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0…999mΩ |
1mΩ |
±(3% w.m. + 4 cyfry)
±(3% w.m. + 40 cyfry)* |
| 1,00…1,99Ω |
0,01Ω |
*dla pomiaru dwuprzewodowego
• napięcie na nieobciążonym wyjściu <12 V AC
• metoda techniczna pomiaru zapewniająca wysoką dokładność otrzymanych wyników
• prąd pomiarowy: ≥10A dla R≤0,5Ω
• ustawialny limit górny w zakresie: 10mΩ …1,99Ω z rozdzielczością 0,01Ω
• regulowany czas pomiaru 1…60s z rozdzielczością 1s
Pomiar rezystancji przewodu uziemienia I=25A (I klasa ochronności)
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0…999mΩ |
1mΩ |
±(3% w.m. + 4 cyfry)
±(3% w.m. + 40 cyfry)* |
| 1,00…1,99Ω |
0,01Ω |
*dla pomiaru dwuprzewodowego
• napięcie na nieobciążonym wyjściu <12 V AC
• metoda techniczna pomiaru zapewniająca wysoką dokładność otrzymanych wyników
• prąd pomiarowy: ≥25A dla R≤0,2Ω
• ustawialny limit górny w zakresie: 10mΩ …1,99Ω z rozdzielczością 0,01Ω
• regulowany czas pomiaru 1…60s z rozdzielczością 1s
Pomiar rezystancji obwodu L-N
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0…999mΩ |
1mΩ |
±(5% w.m. + 5 cyfry) |
| 1,00…4,99Ω |
0,01Ω |
• napięcie pomiaru: 4…8V AC
• prąd zwarcia: max. 5mA
Pomiar rezystancji izlolacji
Zakres pomiarowy wg IEC 61557-2 dla:
UN=100V: 100kΩ…99,9MΩ (tylko PAT-805)
UN=250V: 250kΩ…199,9MΩ (tylko PAT-805)
UN=500V: 500kΩ…599,9MΩ
| UN |
Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 100V |
0…1999kΩ |
1kΩ |
±(5% w.m. + 8 cyfry) |
| 2,0…19,99MΩ |
0,01MΩ |
| 20,0…99,9MΩ |
0,1MΩ |
| 250V |
0…1999kΩ |
1kΩ |
| 2,00…19,99MΩ |
0,01MΩ |
| 20,0…199,9MΩ |
0,1MΩ |
| 500V |
0…1999kΩ |
1kΩ |
| 2…19,99MΩ |
0,01MΩ |
| 20,0…599,9MΩ |
0,1MΩ |
• ustawialny limit pomiaru w zakresie: 0,01…9,9MΩ z rozdzielczością 0,1MΩ
• regulowany czas pomiaru: pomiar ciągły (Cont) lub od 4s do 3min z rozdzielczością 1s
• samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru
• zabezpieczenie przed pomiarem obiektów pod napięciem
• prąd wyjściowy max. 1,4mA
Pomiar prądu upływu PE oraz różnicowego prądu upływu:
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0,00…3,99mA |
0,01mA |
±(5% w.m. + 2 cyfry) |
| 4,0…19,9mA |
0,1mA |
• ustawialny limit pomiaru w zakresie: 0,01…9,9mA z rozdzielczością 0,01mA/0,1mA
• regulowany czas pomiaru: pomiar ciągły (Cont) lub 1…60s z rozdzielczością 1s
• w połowie czasu pomiaru miernik automatycznie zamienia biegunowość na pomiarowym
gnieździe sieciowym i wyświetla wartość większą
• pasmo pomiaru prądu 40 Hz…100 kHz (dla prądu upływu PE) lub 20 Hz…100 kHz (dla prądu różnicowego)
Pomiar zastępczego prądu upływu:
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0,00…3,99 mA |
0,01 mA |
±(5% w.m. + 2 cyfry) |
| 4,0…19,9 mA |
0,1mA |
• ustawialny limit pomiaru w zakresie: 0,01…9,9 mA z rozdzielczością 0,01 mA/0,1 mA
• regulowany czas pomiaru: pomiar ciągły (Cont) lub 4…60 s z rozdzielczością 1 s
• napięcie rozwarcia: 25…50 V
Pomiar dotykowego prądu upływu:
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0,00…4,999 mA |
0,001 mA |
±(5% w.m. + 3 cyfry) |
• ustawialny limit pomiaru w zakresie: 0,01…1,99mA z rozdzielczością 0,01mA
• regulowany czas pomiaru: pomiar ciągły (Cont) lub 4…60 s z rozdzielczością 1 s

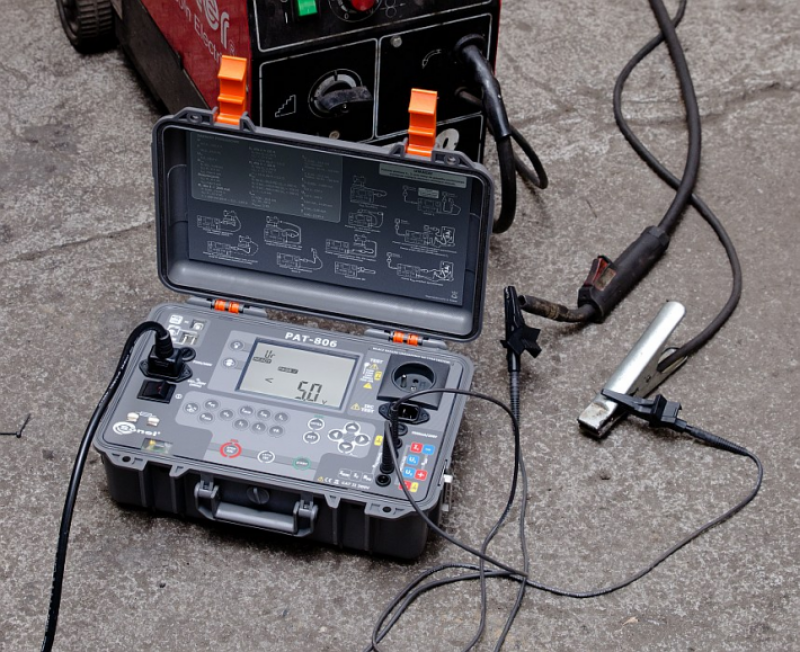

Pomiar znamionowego napięcia urządzeń spawalniczych w stanie bez bciażenia:
Pomiar napięcia UR (r.m.s.):
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 5,0…170,0 V |
0,01 V |
±(2,5% w.m. + 5 cyfry) |
• ustawialny limit górny w zakresie: 5,0…170,0 V rozdzielczość 1 V
Pomiar napięcia UP (peak):
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 5,0…240,0 V |
0,1 V |
±(2,5% w.m. + 5 cyfry) |
• ustawialny limit górny w zakresie: 5,0…240,0 V rozdzielczość 1 V
Pomiar prądu upływu obwodu spawania IL:
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0,00…14,99 mA |
0,01 mA |
±(5% w.m. + 2 cyfry) |
• pasmo pomiaru prądu wynika z zastosowanego układu pomiarowego zgodnego z PN-EN 60974-4
• ustawialny limit górny w zakresie: 0,10 mA…14,90 mA rozdzielczość 0,1 mA
• ustawialny czas pomiaru w zakresie: 3 s…60 s z rozdzielczością 1 s
• użyto układ wg normy PN-EN 60974-4
Pomiar mocy S:
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0…999VA |
1VA |
±(5% w.m. + 3 cyfry) |
| 1…3,99kVA |
0,01kVA |
• regulowany czas pomiaru: pomiar ciągły (Cont) lub 1…60s z rozdzielczością 1s
Pomiar poboru prądu:
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 0,00…15,99A |
0,01A |
±(2% w.m. + 3 cyfry) |
• regulowany czas pomiaru: pomiar ciągły (Cont) lub 1…60s z rozdzielczością 1s
Pomiar napięcia oraz na gniezdzie pomiarowym:
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 187,0…265,0V |
0,01V |
±(2% w.m. + 2 cyfry) |
Pomiar częstotliwości sieci:
| Zakres wyświetlania |
Rozdzielczość |
Błąd podstawowy |
| 45,0 Hz…55,0 Hz |
0,1 Hz |
±(2% w.m. + 2 cyfry) |
Pomiar napięcia PE sieci:
| es wyświetlania |
Rozdzielczość |
Błąd podstawowy* |
| 0,0…59,9 V |
0,1 V |
±(2% w.m. + 2 cyfry) |
• pomiar napięcia sieciowego pomiędzy PE i N zasilania miernika
* – dla U < 5 V niepewność nie jest specyfikowan
Sprawdzenie bezpiecznika:
• napięcie pomiaru: 4…8 V AC
• prąd próby: max. 5 mA
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
Wyrób spełnia wymagania EMC wg norm PN-EN 61326-1:2009 i PN-EN 61326-2-2:2006
Bezpieczeństwo elektryczne:
- rodzaj izolacji: zgodnie z PN-EN 61010-1 i IEC 61557
- kategoria pomiarowa: II 300 V wg PN-EN 61010-1
- stopień ochrony obudowy wg PN-EN 60529: IP40
Pozostałe dane techniczne:
- zasilanie miernika:187…265 V, 50 Hz
- prąd obciążenia: max. 16 A (230 V)
- pamięć wyników pomiarów: 990 komórek
- transmisja danych do komputera PC: łącze USB
- wymiary: 330 x 235 x 120 mm
- masa miernika: ok. 4,75 kg
- temperatura pracy: 0…+40°C
- temperatura przechowywania: -20…+70°C
- wilgotność: 20…80%
