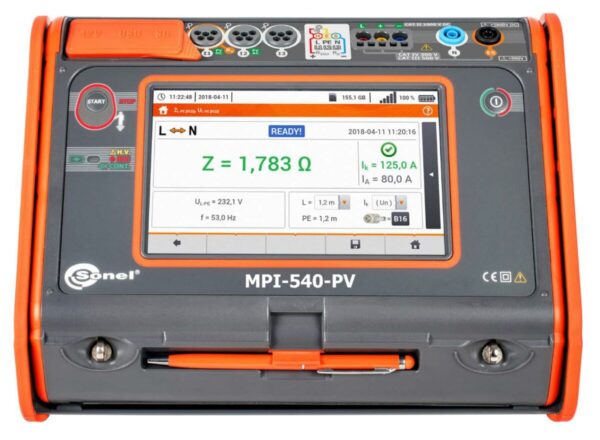

Miernik wielofunkcyjny MPI-540-PVS (wersja Start bez cęgów F-3A)
Zestaw zawiera akcesoria standardowe i certyfikat kalibracji!
Miernik instalacji elektrycznych i fotowoltaicznych Sonel MPI-540-PV to urządzenie pozwalające na pomiar instalacji fotowoltaicznych zgodnie z normą PN-EN-62446. MPI-540-PVs dokonuje pomiaru wszystkich parametrów ochrony przeciwporażeniowej, nie ma więc konieczności korzystania z dodatkowej aparatury pomiarowej. Ten miernik Sonel dokonuje odczytu bieżących parametrów sieci, dzięki czemu natychmiast uzyskujemy ocenę badanego urządzenia. Raport z pomiarów można w prosty sposób przenieść do programu „Sonel Pomiary Elektryczne”.
Sonel MPI 540 PV zalety w praktyce
Sonel MPI-540-PV to duża dokładność pomiarów – pomiar parametrów prowadzony jest w klasie S normy PN-EN 61000-4-30. Urządzenie MPI 540 PV posiada kalkulator strat energii co oczywiście pozwala na szybką ocenę i oszacowanie potencjalnych oszczędności. Ten miernik Sonela umożliwia zaawansowaną diagnostykę jakości zasilania, dzięki trójfazowemu rejestratorowi parametrów sieci elektroenergetycznych.
Miernik instalacji elektrycznych i fotowoltaicznych Sonel MPI-540-PV wyposażenie
Miernik wyposażony jest w akumulator Li-Ion, co pozwala na dłuższą pracę urządzenia. Wyjmowana karta pamięci microSD umożliwia proste zwiększenie zasobów pamięci miernika. Ogromną zaletą jest ergonomiczny i łatwy w obsłudze 7″ panel dotykowy. Urządzenie zostało wyposażone w największy dostępny w tego typu urządzeniach panel obsługi, dostępny na rynku. MPI-540 do fotowoltaiki to także duża oszczędność czasu – szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania jest wykonywany w ciągu kilku sekund. Firma Sonel dąży do uproszczenia pomiarów, dlatego urządzenie daje możliwość realizacji automatycznych pomiarów w sekwencji. Dodatkowo, ścieżka od pomiarów do raportu jest bardzo szybka.
MPI-540-PV nowe oprogramowanie i funkcje
Ciekawą możliwością, jaką oferuje miernik MPI-54-PV od Sonela jest dodawanie notatek głosowych oraz zdjęć do wykonywanego pomiaru. Ten multimedialny opis miejsca pomiaru jest możliwy dzięki oprogramowaniu firmy Sonel. Ta funkcja jest dostępna po aktualizacji systemu, bez konieczności uiszczania dodatkowych opłat.
Mierniki Sonel dla fotowoltaiki
Miernik MPI-540-PV cechuje nieprzeciętna funkcjonalność, dająca szerokie możliwości. Urządzenie łączy daje możliwości pomiarowe kilku mierników, zachowując jednocześnie najwyższą dokładność tych pomiarów.
Kontrola bezpieczeństwa instalacji z MPI-540-PV
Miernik pozwala kontrolować przemysłowe a także domowe instalacje elektryczne pod kątem bezpieczeństwa. Pomiary można w bardzo prosty sposób zautomatyzować poprzez badanie wyłączników różnicowoprądowych w trybie Auto, dowolnie konfigurowalne sekwencje pomiarowe, czyli autotesty, a także wykorzystanie do badania rezystancji izolacji przewodów 3-, 4- i 5-żyłowych, adaptera AutoISO-1000C.
Sonel MPI-540-PV – pomiar zgodny z normą PN-EN 62446
Urządzenie MPI 540 PV Sonela dokonuje pomiarów zgodnie z normą PN-EN 62446:
- rezystancja uziemienia
- rezystancja izolacji po stronie DC
- napięcie otwartego obwodu UOC
- prądy pracy i moce po stronie DC i AC
- ciągłość połączeń ochronnych
- sprawność inwertera
- prąd zwarcia ISC
Pomiar w klasie S normy EN 61000-4-30
Aparatura MPI-540 oraz MPI-540-PV pozwala na rejestrację parametrów jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:
- częstotliwość w zakresie 40 Hz – 70 Hz
- napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V
- prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA – w zależności od wykorzystanych cęgów prądowych
- moc bierna (Q), czynna (P), pozorna (S)
- harmoniczne – do 40-tej w napięciu i prądzie
- PF – współczynnik mocy, cosφ
- współczynnik zniekształceń harmonicznych THD dla napięcia oraz prądu
Miernik MPI-540 – pomiary zgodne z przepisami
Mierniki MPI-540 oraz MPI-540-PV pozwalają na wykonanie wszystkich pomiarów odbioru instalacji, oczywiście zgodnie z obowiązującymi przepisami.
- impedancja pętli zwarcia także w obwodach z wyłącznikami RCD
- rezystancja izolacji oraz rezystancja uziemienia (4 metody pomiarowe oraz pomiar rezystywności gruntu)
- parametry wyłączników RCD
- natężenie oświetlenia
- testy kierunku obrotów silnika oraz kolejności faz
- ciągłość połączeń ochronnych oraz wyrównawczych
MPI-540-PV – kompleksowa analiza parametrów sieci
Rejestrator trójfazowy, w który wyposażono miernik, pozwala na obserwację bieżącego stanu sieci oraz rejestrację jej parametrów – napięcia, prądu, mocy, harmonicznych, THD. Miernik pozwala na odczyt wybranych wielkości, a także wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Pomiar wykonywany jest niezależnie od rejestracji zapisywanej na kartę pamięci.
Urządzenie prezentuje:
- pomiary wielu parametrów w formie tabelarycznej
- wykresy przebiegów napięcia i prądu – oscyloskop
- wykres wskazowy
- wykresy napięcia i prądu w czasie
- wykres harmonicznych w prądzie i napięciu
Oprogramowanie Sonel i komunikacja
Zaletą urządzenia jest mnogość interfejsów komunikacyjnych, a także współpraca z oprogramowaniem zewnętrznym. Dane pomiarowe można przenieść do komputera przez port USB, wyjmowaną kartę pamięci SD lub bezprzewodowo przez Bluetooth oraz Wi-Fi.
Aby wygenerować raport z badań z zakresu ochrony przeciwporażeniowej należy skorzystać z programu Sonel Pomiary Elektryczne. Pobrane zasoby można zapisać do prostych formatów lub wydrukować dzięki Sonel Reader. Odczyt i analiza danych z rejestratora możliwe są dzięki aplikacji Sonel Analiza.
MPI-540-PV pomiar w trudnych warunkach
Urządzenia MPI-540 oraz MPI-540-PV bez wątpienia doskonale radzą sobie w trudnych warunkach środowiskowych. Obudowa mierników została zaprojektowana tak, aby zapewnić łatwy dostęp do panelu dotykowego i wszystkich gniazd komunikacyjnych i pomiarowych. Odsuwana pokrywa urządzenia chroni ekran przed uszkodzeniami mechanicznymi. Stopień ochrony IP51 pozwala na korzystanie z urządzenia w trudnych warunkach. Jest odporny na działanie kurzu i wody.
Specyfikacja – Miernik instalacji elektrycznych i fotowoltaicznych Sonel MPI-540PVS Start bez cęgów F3A
Specyfikacja – parametry instalacji elektrycznych
| Funkcje pomiarowe |
Zakres pomiarowy |
Zakres wyświetlania |
Rozdzielczość |
Dokładność |
| Impedancja pętli zwarcia |
|
|
|
|
| Pętla zwarcia ZL-PE, ZL-N, ZL-L |
0,13 Ω…1999,9 Ω wg IEC 61557 |
0,00 Ω…1999 Ω |
od 0,01 Ω |
±(5% w.m. + 30 cyfr) |
| Pętla zwarcia ZL-PE w trybie RCD |
od 0,50 Ω…1999 Ω wg IEC 61557 |
0,00 Ω…1999 Ω |
od 0,01 Ω |
od ±(6% w.m. + 5 cyfr) |
| Pomiary parametrów wyłączników RCD |
|
|
|
|
| Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn |
|
|
|
|
| RCD ogólnego typu i krótkozwłoczny |
0 ms…300 ms |
0 ms…300 ms |
1 ms |
od ±(2% w.m. + 2 cyfry) |
| RCD selektywny |
0 ms…500 ms |
0 ms…500 ms |
1 ms |
od ±(2% w.m. + 2 cyfry) |
| Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,2 IΔn…2,0 IΔn |
|
|
|
|
| dla prądu różnicowego sinusoidalnego (typ AC) |
3,3 mA…1000 mA |
3,3 mA…1000 mA |
od 0,1 mA |
±5% IΔn |
| dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A) |
3,5 mA…700 mA |
3,5 mA…700 mA |
od 0,1 mA |
±10% IΔn |
| dla prądu różnicowego stałego (typ B) |
2,0 mA…1000 mA |
2,0 mA…1000 mA |
od 0,1 mA |
±10% IΔn |
| Rezystancja uziemienia |
|
|
|
|
| Metoda 3- i 4-przewodowa |
od 0,50 Ω…1,99 kΩ wg IEC 61557-5 |
0,00 Ω…1,99 kΩ |
od 0,01 Ω |
od ±(2% w.m. + 3 cyfry) |
| Metoda 3-przewodowa + cęgi |
0,00 Ω…1,99 kΩ |
0,00 Ω…1,99 kΩ |
od 0,01 Ω |
od ±(2% w.m. + 4 cyfry) |
| Metoda 2-cęgowa |
0,00 Ω…99,9 kΩ |
0,00 Ω…99,9 kΩ |
od 0,01 Ω |
od ±(10% w.m. + 4 cyfry) |
| Rezystywność gruntu |
0,0 Ω m…99,9 kΩm |
0,0 Ωm…99,9 kΩm |
od 0,1 Ωm |
Zależna od dokładności pomiaru RE |
| Rezystancja izolacji |
|
|
|
|
| Napięcie pomiarowe 50 V |
50 kΩ…250 MΩ wg IEC 61557-2 |
0 kΩ…250 MΩ |
od 1 kΩ |
od ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 100 V |
100 kΩ…500 MΩ wg IEC 61557-2 |
0 kΩ…500 MΩ |
od 1 kΩ |
od ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 250 V |
250 kΩ…999 MΩ wg IEC 61557-2 |
0 kΩ…999 MΩ |
od 1 kΩ |
od ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 500 V |
500 kΩ…2,00 GΩ wg IEC 61557-2 |
0 kΩ…2,00 GΩ |
od 1 kΩ |
od ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 1000 V |
1000 kΩ…4,99 GΩ wg IEC 61557-2 |
0 kΩ…9,99 GΩ |
od 1 kΩ |
od ±(3% w.m. + 8 cyfr) |
| Rezystancja przewodów ochronnych i wyrównawczych |
|
|
|
|
| Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA |
0,12 Ω…400 Ω wg IEC 61557-4 |
0,00 Ω…400 Ω |
od 0,01 Ω |
±(2% w.m. + 3 cyfry) |
| Pomiar rezystancji małym prądem |
0,0 Ω…1999 Ω |
0,0 Ω…1999 Ω |
od 0,1 Ω |
±(3% w.m. + 3 cyfry) |
| Natężenie oświetlenia |
|
|
|
|
| Pomiar w luksach (lx) |
0 lx…399,9 klx |
0 lx…399,9 klx |
od 0,001 lx |
od ±(2% w.m. + 5 cyfr) |
| Pomiar w stopokandelach (fc) |
0 fc…39,99 kfc |
0 fc…39,99 kfc |
od 0,001 fc |
od ±(2% w.m. + 5 cyfr) |
| Wskazania kolejności faz |
zgodna, przeciwna, napięcie UL-L: 95 V…500 V (45 Hz…65 Hz) |
|
|
|
„w.m” – wartość mierzona
Specyfikacja – rejestrator 3-fazowy
Przyrząd przewidziany jest do pracy w sieciach:
- o częstotliwości znamionowej 50/60 Hz
- o napięciach znamionowych: 64/110 V, 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V
- prądu stałego
Układy obsługiwanych sieci:
- jednofazowy
- dwufazowy ze wspólnym N
- trójfazowy gwiazda z i bez przewodu N
- trójfazowy trójkąt
| Parametr |
Zakres pomiarowy |
Maksymalna rozdzielczość |
Dokładność |
| Napięcie przemienne (TRMS) |
0,0…500 V |
0,01% Unom |
±0,5% Unom |
| Prąd przemienny TRMS |
w zależności od cęgów* |
0,01% Inom |
±2% w.m. jeśli w.m. ≥ 10% Inom, ±2% Inom jeśli w.m. < 10% Inom , (błąd nie uwzględnia błędu cęgów) |
| Częstotliwość |
40,00…70,00 Hz |
0,01 Hz |
±0,05 Hz |
| Moc czynna, bierna, pozorna i odkształceń |
w zależności od konfiguracji (przekładniki, cęgi) |
4 cyfry znaczące |
w zależności od konfiguracji (przekładniki, cęgi) |
| Energia czynna, bierna i pozorna |
w zależności od konfiguracji (przekładniki, cęgi) |
4 cyfry znaczące |
jak błąd mocy |
| cosφ i współczynnik mocy (PF) |
0,00…1,00 |
0,01 |
±0,03 |
| Harmoniczne |
|
|
|
| Napięcie |
taki sam jak napięcia przemiennego True RMS |
taka sama jak napięcia przemiennego True RMS |
±5% w.m. jeśli w.m. ≥ 3% Unom, ±0,15% Unom jeśli w.m. < 3% Unom |
| Prąd |
taki sam jak prądu przemiennego True RMS |
taka sama jak prądu przemiennego True RMS |
±5% w.m. jeśli w.m. ≥ 10% Unom, ±0,5% Unom jeśli w.m. < 10% Unom |
| THD |
|
|
|
| Napięcie |
0,0…100,0% (względem wartości skutecznej) |
0,1% |
±5% |
| Prąd |
0,0…100,0% (względem wartości skutecznej) |
0,1% |
±5% |
| Współczynnik asymetrii |
0,0…10,0% |
0,1% |
±0,15% (błąd bezwzględny) |
*
- Cęgi F-1A, F-2A, F-3A: 0…3000 A AC (10 000 Ap-p)
- Cęgi C-4A: 0…1000 A AC (3600 Ap-p)
- Cęgi C-5A: 0…1000 A AC / 0…1400 A DC (3600 Ap-p)
- Cęgi C-6A: 0…12 A AC (36 Ap-p)
- Cęgi C-7A: 0…100 A AC (360 Ap-p)
Specyfikacja – parametry instalacji fotowoltaicznych
| Funkcje pomiarowe |
Zakres wyświetlania |
Rozdzielczość |
Dokładność |
| Napięcie otwartego obwodu UOC |
0,0 Ω…1000 V |
OD 0,1 V |
od ±(3% w.m. + 2 cyfry) |
| Prąd zwarcia ISC |
0,00 Ω…20,00 A |
0,1 A |
±(3% w.m. + 0,10 A) |
Wyposażenie standardowe – Miernik instalacji elektrycznych i fotowoltaicznych Sonel MPI-540PVS Start bez cęgów F3A
W skład standardowego kompletu dostarczanego przez producenta wchodzą:
- miernik MPI-540-PVS
- komplet przewodów pomiarowych:
- adapter WS-03 wyzwalający pomiar (wtyk UNI-Schuko) (kat. III 300 V) – WS-03 –WAADAWS03
- przewody 1,2 m w kat. III 1000 V zakończone wtykami bananowymi – 4 szt.:
- żółty – WAPRZ1X2YEBB
- czerwony – WAPRZ1X2REBB
- niebieski – WAPRZ1X2BUBB
- czarny z oznacznikiem N – WAPRZ1X2BLBBN
- przewód do pomiaru uziemień na szpuli (wtyki bananowe):
- 15 m niebieski – WAPRZ015BUBBSZ
- 30 m czerwony – WAPRZ030REBBSZ
- przewód do transmisji, zakończony wtykami USB – WAPRZUSB
- krokodylek 1 kV 20 A (kat. III 1000 V) – 4 szt.:
- żółty K02 – WAKROYE20K02
- czerwony K02 – WAKRORE20K02
- niebieski K02 – WAKROBU20K02
- czarny K02 – WAKROBL20K02
- sonda ostrzowa z gniazdem bananowym (kat. III 1000 V) – 3 szt.:
- żółta – WASONYEOGB1
- czerwona – WASONREOGB1
- niebieska – WASONBUOGB1
- sonda 30 cm do wbijania w grunt – 2 szt. – WASONG30
- adapter do złączki szynowej z gwintem M4/M6 – komplet 4 szt (do złączki szynowej z gwintem M4 i M6) – WAADAM4M64
- zasilacz do ładowania akumulatorów Z7 – WAZASZ7
- przewód do ładowania akumulatorów (wtyk IEC C13, 230 V) – WAPRZLAD230
- przewód do ładowania z gniazda zapalniczki samochodowej – WAPRZLAD12SAM
- futerał na miernik i akcesoria – WAFUTL2
- szelki do miernika (długie 1,5 m i krótkie 30 cm) – WAPOZSZEKPL
- pojemnik z akumulatorem Li-Ion 11,1 V 3,4 Ah – WAAKU15
- karta microSD 4 GB
- adapter PVM-1 – WAADAPVM1
- cęgi pomiarowe C-PV – WACEGCPVOKR
- adapter MC4-gniazda bananowe (komplet) – WAADAMC4
- adapter do cęgów C-PV – WAADACPV
- futerał na akcesoria PV – WAFUTM13
- instrukcja obsługi
- certyfikat kalibracji.
