Miernik instalacji fotowoltaicznych BENNING PV 1-1+

Opis produktu – Miernik instalacji fotowoltaicznych BENNING PV 1-1+

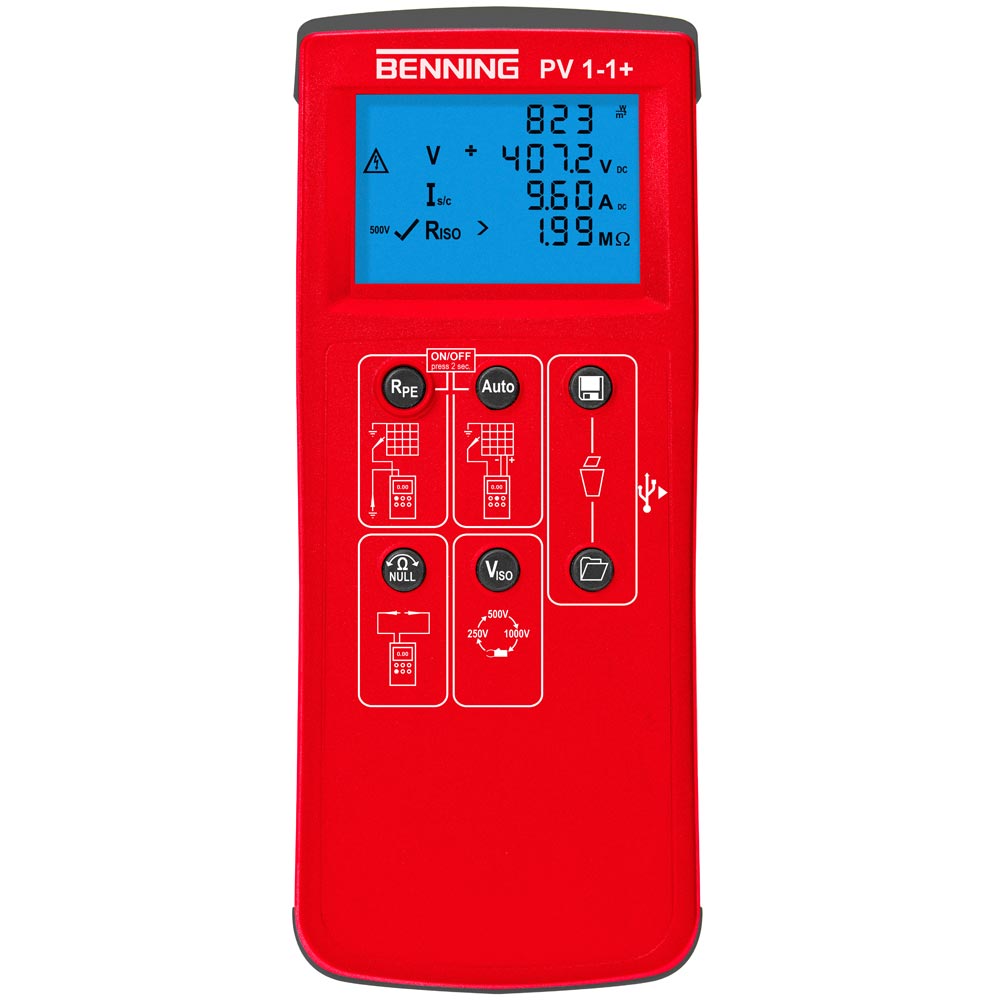

Tester instalacji fotowoltaicznych BENNING PV 1-1+

• testowanie zgodnie z normą DIN EN 62446 (VDE 0126-23)
• łatwa obsługa za pomocą przycisków
• szybki – testowanie w ciągu kilku sekund
• bezpieczny – bezpieczne połączenie pomiarowe, nawet jeśli system fotowoltaiczny dostarcza energię

Przed uruchomieniem i okresowymi kontrolami system fotowoltaiczny musi zostać przetestowany i udokumentowany pod kątem jego całkowicie bezpiecznego stanu technicznego zgodnie z normą DIN EN 62446 (VDE 0126-23). Ponadto pomiary elektryczne są również przydatne po czyszczeniu i pracach konserwacyjnych w celu dalszego zapewnienia optymalnego i bezstratnego funkcjonowania systemu fotowoltaicznego.

Test obejmuje badanie ciągłości połączeń uziemiających, pomiar napięcia otwartego obwodu i prądu zwarciowego, a także pomiar rezystancji izolacji między aktywnymi przewodami (+/-) a uziemieniem. BENNING PV 1-1+ jest wyposażony w zabezpieczone przed dotykiem przewody pomiarowe PV do bezpośredniego podłączenia do wszystkich modułów/ciągów PV za pomocą znormalizowanych złączy PV. Automatyczna procedura testowania ostrzega w przypadku nieprawidłowej polaryzacji DC i automatycznie wykonuje wszystkie niezbędne kroki w celu bezpiecznego pomiaru.

BENNING PV 1-1+ pozwala na przeprowadzenie całego testu w sposób bezpieczny, niezawodny, łatwy i szybki. BENNING PV 1-1+ jest zalecany do codziennego użytku przez zespoły serwisowe, czyszczące i konserwacyjne, a także dla instalatorów paneli słonecznych i autoryzowanych ekspertów w dziedzinie fotowoltaiki.

Cechy

• czytelne i jednoznaczne wyświetlanie wszystkich wyników pomiarów
• bezpieczne połączenie pomiarowe, nawet jeśli system fotowoltaiczny dostarcza energię
• automatyczna procedura testowa (napięcie w obwodzie otwartym 1000 V DC, prąd zwarciowy 15 A DC, rezystancja izolacji)
• automatyczne wyświetlanie polaryzacji napięcia z dźwiękowym / wizualnym ostrzeżeniem o odwrotnej polaryzacji
• zerowanie przewodów pomiarowych
• pamięć wartości pomiarowych na 200 wskazań wyświetlacza do (automatycznego) porównywania ciągów, w tym ostrzeżenie w przypadku prądu zwarciowego i odchylenia napięcia obwodu otwartego > 5 %, pobieranie wyników pomiarów odbywa się za pomocą interfejsu USB
• BENNING PV 1-1+ jest wyposażony w zintegrowany zegar czasu rzeczywistego, który automatycznie dodaje datę / znacznik czasu do każdego procesu przechowywania lub lokalizacji przechowywania.
• Połączenie radiowe z opcjonalnym przyrządem do pomiaru nasłonecznienia i temperatury BENNING SUN 2
• Oprogramowanie do pobierania do przygotowywania certyfikatów testowych w MS Excel
• Wynik pomiaru ISO z informacją „zaliczony / niezaliczony”
• bezpośrednie podłączenie do wszystkich modułów fotowoltaicznych ze złączami MC4 lub „Sunclix”
• łatwa obsługa dla niezależnych od sieci i mobilnych testów
• wyświetlacz LCD z podświetleniem tła
• automatyczne wyłączenie po 60 sekundach
• testowanie może być oparte na modułach fotowoltaicznych lub kompletnym systemie fotowoltaicznym

Funkcje pomiarowe

BENNING PV 1-1+

Zakres dostawy BENNING PV 1-1+

• pomiar rezystancji przewodu ochronnego z prądem testowym 200 mA
• pomiar napięcia w obwodzie otwartym modułów słonecznych lub łańcuchów fotowoltaicznych do 1000 VDC
• pomiar prądu zwarciowego za pomocą obwodu wewnętrznego do 15 ADC bez żadnego zagrożenia dla użytkownika
• pomiar rezystancji izolacji między aktywnymi przewodami DC (+ / -) a uziemieniem z regulowanym napięciem testowym 250 V, 500 V, 1000 VDC)
• test funkcjonalny poprzez pomiar prądu do 40 A AC / DC (za pomocą adaptera cęgowego BENNING CC 3, nr art. 044038)
• BENNING PV 1-1+ jest w stanie odbierać zmierzone wartości (nasłonecznienie, moduł PV / temperatura otoczenia i data / znacznik czasu) z przyrządu do pomiaru nasłonecznienia i temperatury BENNING SUN 2 (opcjonalnie, nr art. 050420) za pośrednictwem połączenia radiowego.

Wyróżniające się symbole – łatwa obsługa

Cztery kroki do łatwego i bezpiecznego testowania PV:

1. odłącz moduł fotowoltaiczny od falownika
2. podłącz moduł fotowoltaiczny do BENNING PV 1-1+ za pomocą standardowych złączy
3. nacisnąć przycisk „AUTO” i śledzić pomiary na wyświetlaczu LCD
4. naciśnij przycisk „STORE”, aby zapisać całe wskazanie wyświetlacza.

BENNING SOLAR Datalogger (pobieranie oprogramowania)

• pobieranie zmierzonych wartości z BENNING PV 1-1+ w formacie CSV
• możliwość dalszego przetwarzania zmierzonych wartości w MS ^Excel®
• dostępne bezpłatnie do pobrania

Zakres dostawy

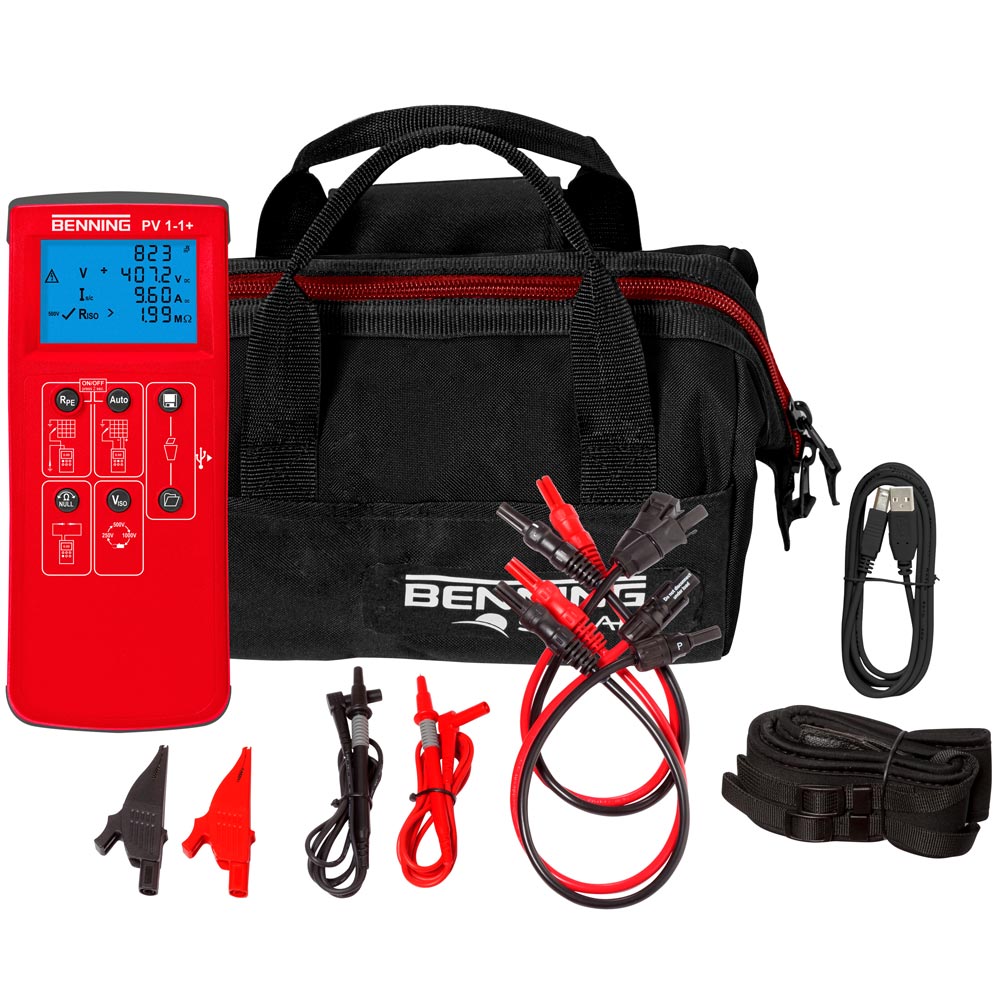

• walizka transportowa/przechowywania
• przewody pomiarowe z końcówką sondy (L = 1,2 m, czerwony/czarny)
• klipsy krokodylkowe (czerwony/czarny)
• Przewody pomiarowe PV do złącza MC4 (czerwony/czarny)
• Przewody pomiarowe PV do złącza Sunclix (czerwony/czarny)
• Kabel USB
• 6 x 1,5 baterii typu AA (IEC LR6)

Doskonałe uzupełnienie

• Przyrząd do pomiaru nasłonecznienia i temperatury BENNING SUN 2 (050420) BENNING PV 1-1+ i+ jest w stanie odbierać zmierzone wartości (nasłonecznienie, moduł PV / temperatura otoczenia) z przyrządu do pomiaru nasłonecznienia i temperatury BENNING SUN 2 za pośrednictwem połączenia radiowego. W tym celu BENNING PV 1-1+ musi być połączony z BENNING SUN 2 jeden raz.
• czujnik temperatury z przyssawką dla BENNING SUN 2 do mocowania z tyłu modułu fotowoltaicznego (050424)
• Uchwyt modułu PV dla BENNING SUN 2 do bezpiecznego mocowania do modułu PV (050425)
• Adapter cęgów prądowych AC/DC BENNING CC 3 (044038) Do podłączenia do BENNING PV 1-1+. Zmierzone wartości prądu AC/DC mogą być przechowywane w pamięci BENNING PV 1-1+ i mogą być przywoływane.
• Alternatywnie, prąd każdego pojedynczego łańcucha PV może być mierzony za pomocą cęgów prądowych z pomiarem prądu stałego (DC): Zalecamy cyfrowe cęgi prądowe BENNING CM 10-PV (pomiar prądu do 600 A AC/DC, nr art. 044683), BENNING CM 5-1 (pomiar prądu do 600 A AC/DC, nr art. 044066) lub BENNING CM 2-1 (pomiar prądu do 400 A AC/DC, nr art. 044689).
• BENNING TA 5 40 m przewód pomiarowy, nawijak i pasek, do pomiaru przewodów ochronnych i łączących, podłączenie przez 4 mm gniazdo/wtyk bezpieczeństwa (044039)
• plakietki testowe „następny test”, 300 sztuk (756212)
