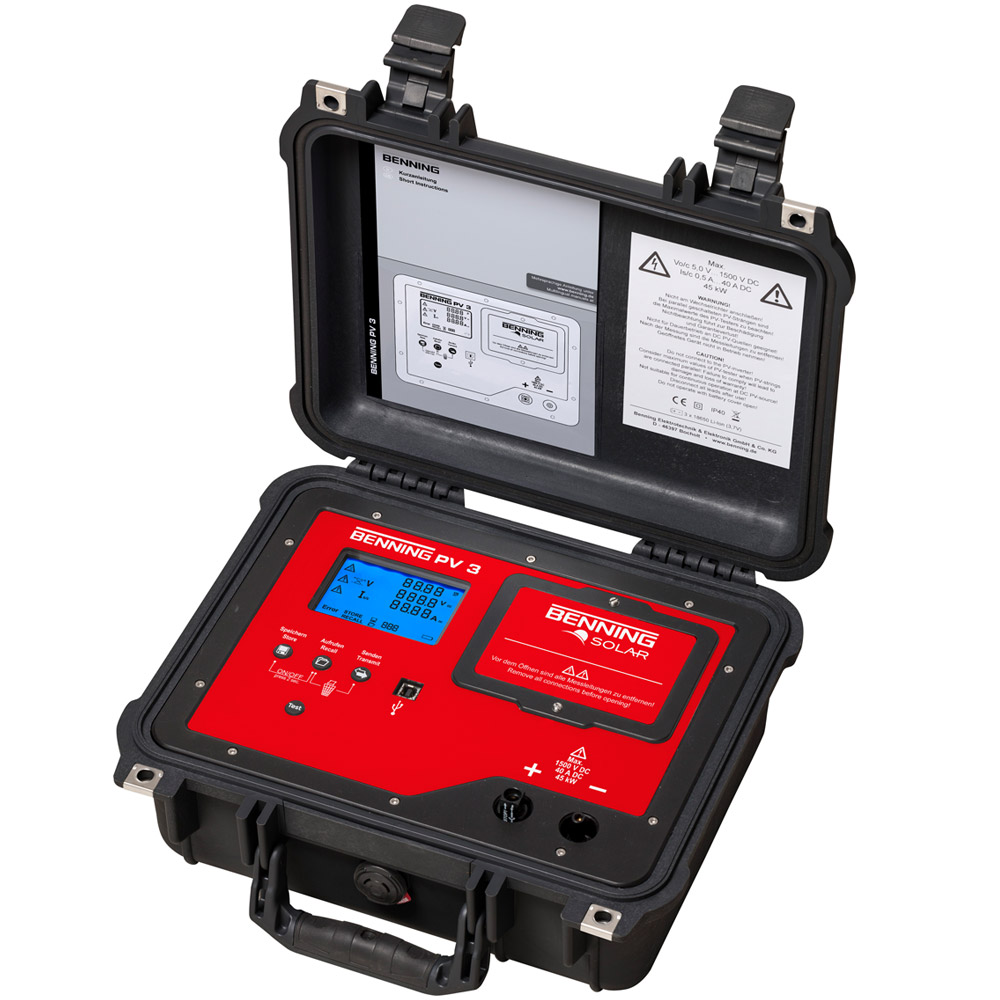

Miernik instalacji fotowoltaicznych BENNING PV 3

Tester systemów fotowoltaicznych BENNING PV 3

• napięcie w obwodzie otwartym na module PV, ciągu PV i polu PV do 1500 V DC
• wydajny pomiar prądu zwarciowego ciągów fotowoltaicznych połączonych równolegle do 40 A
• bezprzewodowe połączenie z przyrządem do pomiaru nasłonecznienia i temperatury BENNING SUN 2
• pamięć zmierzonych wartości dla 999 testów ciągów fotowoltaicznych

W ramach testów rozruchowych i okresowych kontroli systemów fotowoltaicznych podłączonych do sieci zgodnie z normą DIN EN 62446 (VDE 0126-23), testy biegunowości, a także pomiary napięcia otwartego i prądu zwarciowego łańcuchów PV połączonych równolegle mogą być przeprowadzane, przechowywane i dokumentowane bezpiecznie i wydajnie do 1500 V/40 A.

Dzięki połączeniu radiowemu z opcjonalnym urządzeniem BENNING SUN 2 (nr art. 050420), istniejące warunki promieniowania (W/m²), jak również temperatura modułu PV i temperatura otoczenia (°C) są automatycznie zapisywane dla każdej procedury testowej.

Cechy

• automatyczna procedura testowa (+/-,_Vo/c,_Is/c, ^W/m2, °C) z zabezpieczeniem przed odwrotną polaryzacją
• wydajny pomiar prądu zwarciowego, rezerwa jest do 4 razy większa niż w przypadku konwencjonalnych testerów PV z ograniczeniem 10 A
• krótszy czas testowania i mniejszy wysiłek związany z demontażem, ponieważ poszczególne ciągi fotowoltaiczne nie muszą być już oddzielane i testowane jeden po drugim
• zmniejsza ryzyko awarii z powodu przeciążenia podczas testowania ciągów fotowoltaicznych o nieznanej mocy
• zintegrowana pamięć wartości pomiarowych dla 999 ciągów fotowoltaicznych/pól fotowoltaicznych
• zegar czasu rzeczywistego ze znacznikiem daty/czasu dla każdego pomiaru
• Interfejs USB i oprogramowanie do pobierania (format CSV)
• duży wyświetlacz LCD z podświetleniem
• optymalna ochrona podczas transportu i przechowywania (IP 64)

Funkcje pomiarowe

• test polaryzacji generatora PV/okablowania PV
• pomiar napięcia w obwodzie otwartym dla nowoczesnych systemów 1500 V DC
• pomiar prądu zwarciowego w łańcuchach PV do 40 A DC
• pomiar nasłonecznienia (^W/m2) oraz temperatury modułu PV i temperatury otoczenia (°C) za pomocą BENNING SUN 2 (opcja, nr art. 050420)

BENNING SOLAR Datalogger (oprogramowanie do pobrania)

• pobieranie zmierzonych wartości z BENNING PV 3 w formacie CSV
• możliwość dalszego przetwarzania zmierzonych wartości w MS ^Excel®
• Najnowsza wersja jest dostępna do bezpłatnego pobrania na tej stronie produktu (patrz „Dalsze informacje” -> „Oprogramowanie”).

Zakres dostawy

Tester PV w wytrzymałej obudowie ochronnej (IP 64), zestaw przewodów pomiarowych PV (MC4), zestaw przewodów pomiarowych z końcówką sondy i zaciskami krokodylkowymi, ładowarka z 3 bateriami litowo-jonowymi 3,7 V.
