Opis

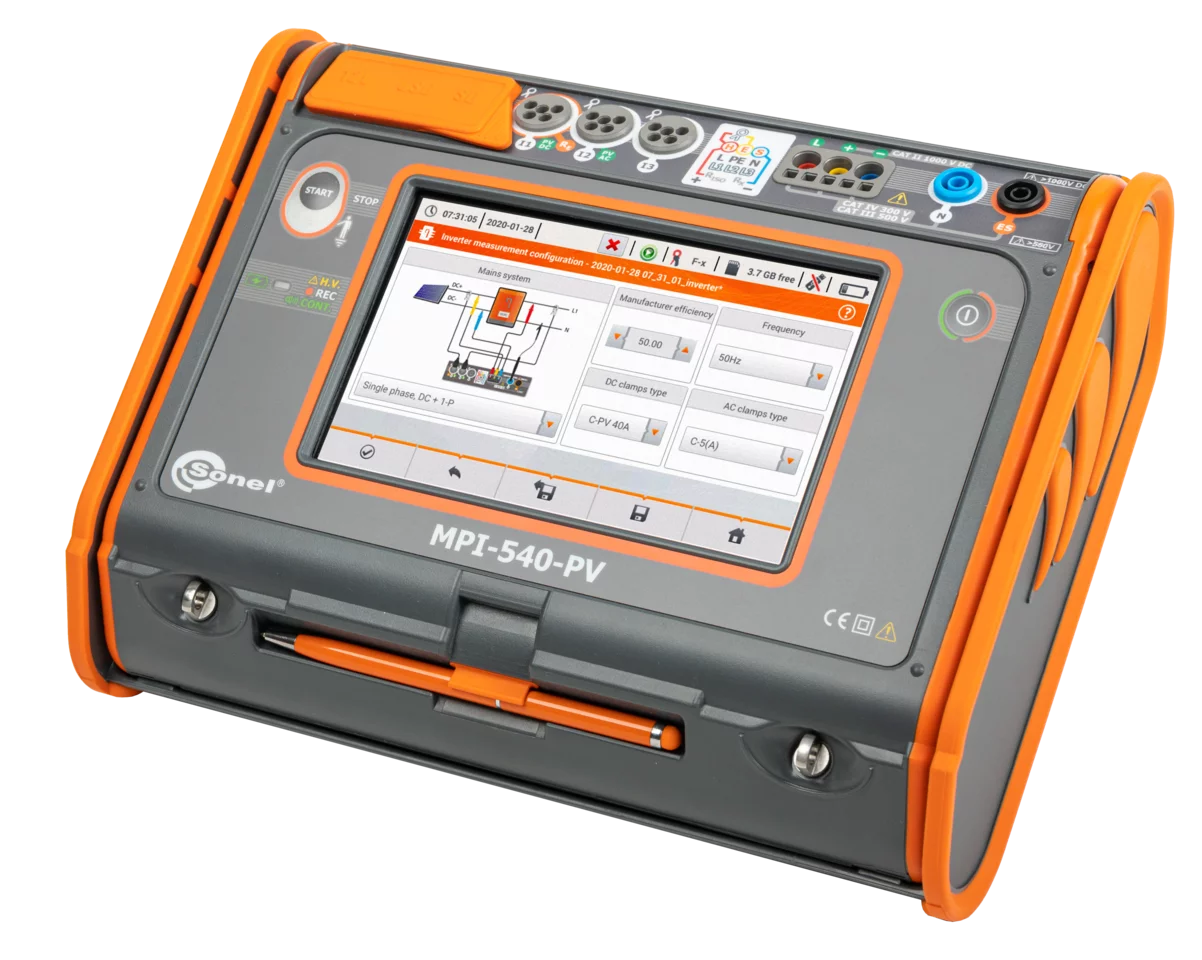

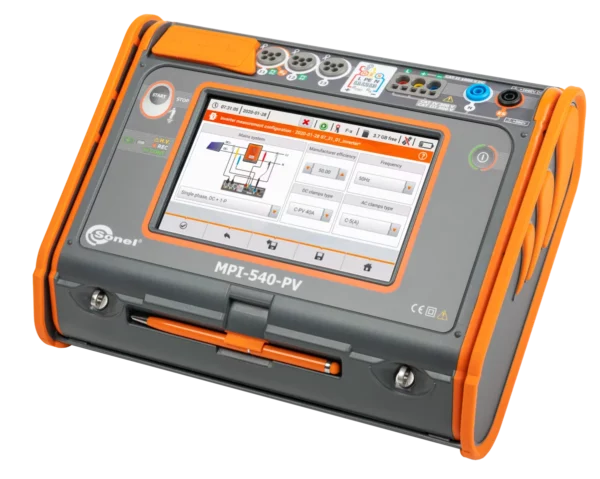

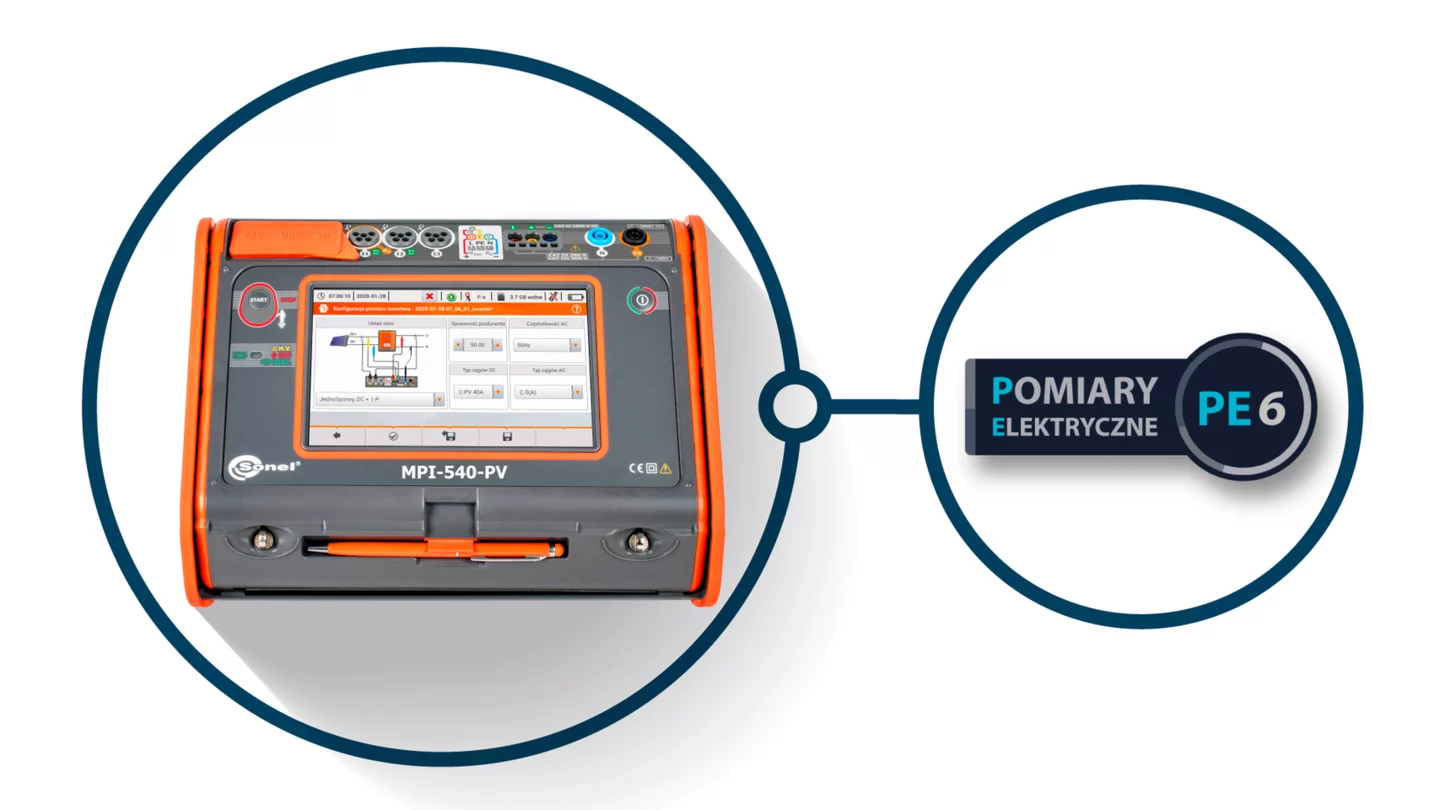

Wiernik wielofunkcyjny Sonel MPI-540-PVS (wersja START – brak cęgów giętkich F-3A w zestawie) + program PE6

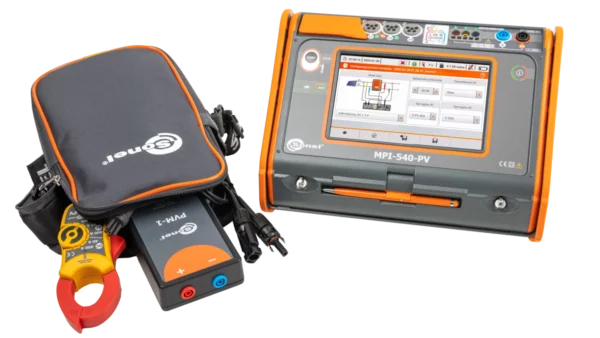

Akcesoria standardowe w zestawie!

• Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540-PV to zaawansowane narzędzie stworzone w szczególności do mierzenia parametrów instalacji fotowoltaicznych. Z pomocą jednego urządzenia możliwe jest wykonanie całego szeregu badań po stronie DC i AC zgodnie z wytycznymi normy PN-EN 62446. Ponadto Sonel MPI-540-PV służy również do przeprowadzania wszystkich pomiarów służących do określenia stanu bezpieczeństwa domowych, jak i przemysłowych instalacji elektrycznych. Prezentowany miernik to urządzenie o zaawansowanych możliwościach, dedykowane specjalistom działającym w branży instalacyjnej oraz elektrycznej.

  W trakcie pomiaru parametrów instalacji fotowoltaicznej, miernik automatyczne przelicza parametry do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Po przeniesieniu danych zachowanych w pamięci miernika do programu Sonel PE6, możliwe jest wygenerowanie raportu z badań parametrów instalacji fotowoltaicznych.

  Z myślą o automatyzacji pomiarów, miernik Sonel MPI-540-PV został dodatkowo wzbogacony o funkcję badania wyłączników różnicowo-prądowych w trybie Auto. Przyrząd posiada również wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można w razie potrzeby rozbudowywać o własne sekwencje. Możliwości oraz funkcjonalność miernika dodatkowo powiększy odpowiednio dobrane akcesorium dodatkowe, np. w postaci adaptera AutoISO-1000C, który umożliwia wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych.

  Sonel MPI-540-PV w wersji S nie jest wyposażony w 3 szt. giętkich cęgów prądowych 3-F

  Znacznie więcej niż miernik wielofunkcyjny

  • Największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
  • Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
  • Akumulator Li-Ion – dłuższe działanie miernika
  • Pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446
  • Współpraca z miernikiem nasłonecznienia i temperatury
  • Raport z badań instalacji fotowoltaicznych po przeniesieniu danych do programu Sonel Pomiary Elektryczne
  • Trójfazowy rejestrator parametrów sieci elektroenergetycznych – zaawansowana diagnostyka jakości zasilania
  • Odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
  • Parametry mierzone w klasie S normy PN-EN 61000-4-30 – duża dokładność pomiarów
  • Kalkulator strat energii – szybka diagnoza potencjalnych oszczędności
  • Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
  • Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
  • Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
  • Szybka ścieżka od pomiarów do raportu – oszczędność czasu

  Cechy

  Miernik charakteryzuje się ponadprzeciętnymi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

  • Przyrządem MPI-540-PV można wykonać pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446:
    • ciągłość połączeń ochronnych,
    • rezystancja uziemienia,
    • rezystancja izolacji po stronie DC,
    • napięcie otwartego obwodu U_OC,
    • prąd zwarcia I_SC,
    • prądy pracy i moce po stronie DC i AC,
    • sprawność inwertera.
  • Przyrząd MPI-540-PV może rejestrować parametry jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:
    • napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
    • prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
    • częstotliwość w zakresie 40 Hz – 70 Hz,
    • moc czynna (P), bierna (Q), pozorna (S),
    • współczynnik mocy (PF), cosφ, tgφ,
    • harmoniczne (do 40-tej w napięciu i prądzie),
    • współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,
    • rejestracja zdarzeń dla prądu i napięcia,
    • przepływ energii – 4 kwadranty.
  • Przyrządem MPI-540-PV można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
    • impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
    • parametry wyłączników RCD,
    • rezystancja izolacji,
    • rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
    • ciągłość połączeń ochronnych i wyrównawczych,
    • natężenie oświetlenia,
    • test kolejności faz,
    • test kierunku obrotów silnika.

  Kontrola bezpieczeństwa instalacji

  Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

  • badanie wyłączników różnicowoprądowych w trybie Auto,
  • autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe,
  • wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

  Fotowoltaika pod nadzorem

  MPI-540-PV to niezwykle uniwersalny miernik, przeznaczony w szczególności do testów instalacji fotowoltaicznych. Przyrządem wykonamy komplet badań po stronie DC i AC – zgodnie z wytycznymi normy PN-EN 62446. Mierząc parametry związane z instalacją fotowoltaiczną, przyrząd automatycznie przeliczy je do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Zapis wyników w pamięci miernika umożliwi wykonanie raportu z przeprowadzonych badań w programie Sonel Pomiary Elektryczne.

  Kompleksowa analiza parametrów sieci

  Wbudowany rejestrator trójfazowy pozwala na obserwację bieżącego stanu sieci i rejestrację jej parametrów, takich jak napięcie, prąd, moce, harmoniczne, THD. Miernik umożliwia odczyt wybranych wielkości oraz wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Przyrząd potrafi zaprezentować:

  • wykresy przebiegów napięcia i prądu (oscyloskop),
  • wykresy napięcia i prądu w czasie,
  • wykres wskazowy,
  • pomiary wielu parametrów w formie tabelarycznej,
  • wykres harmonicznych w prądzie i napięciu.

  Łatwość odczytu

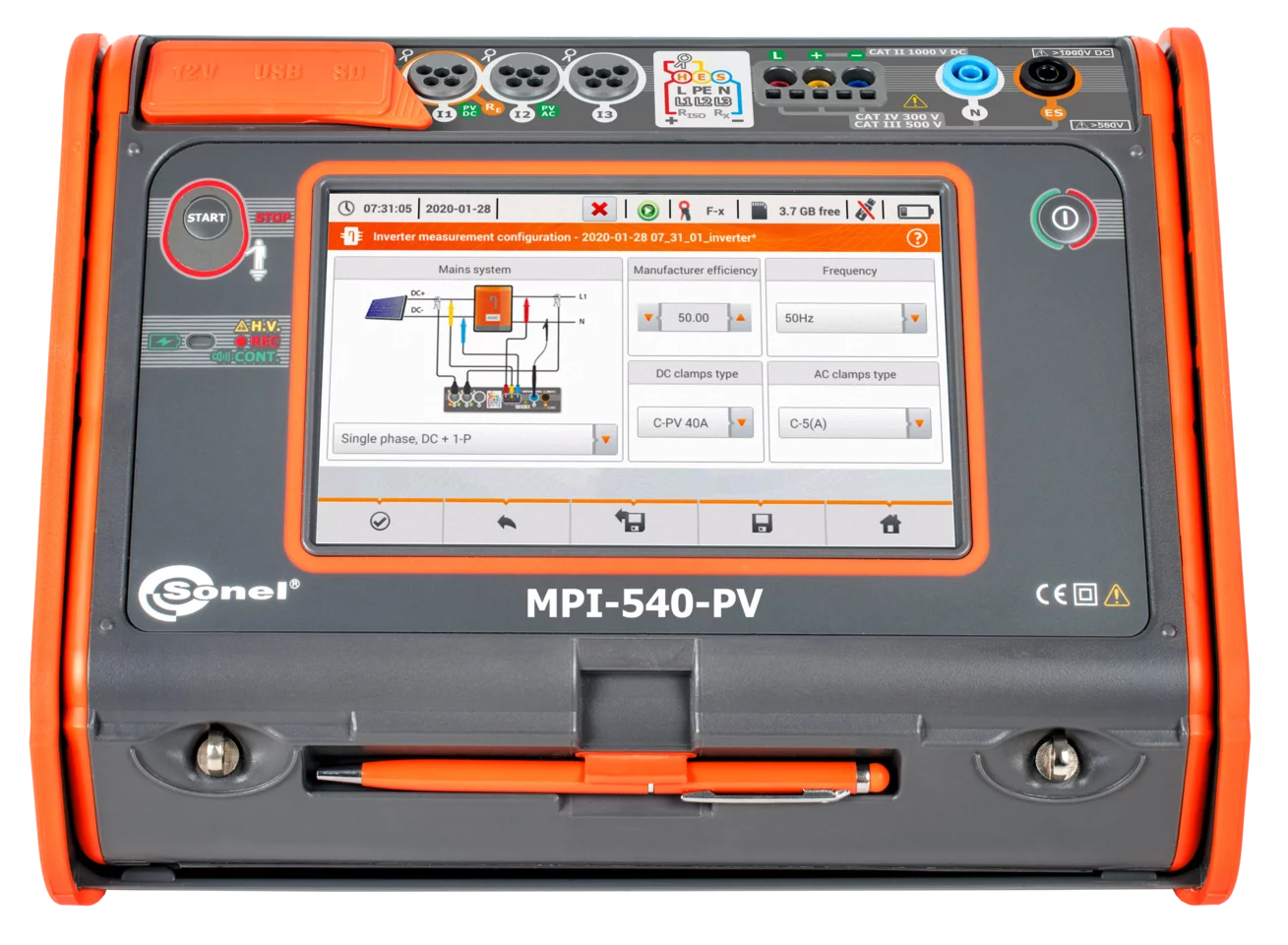

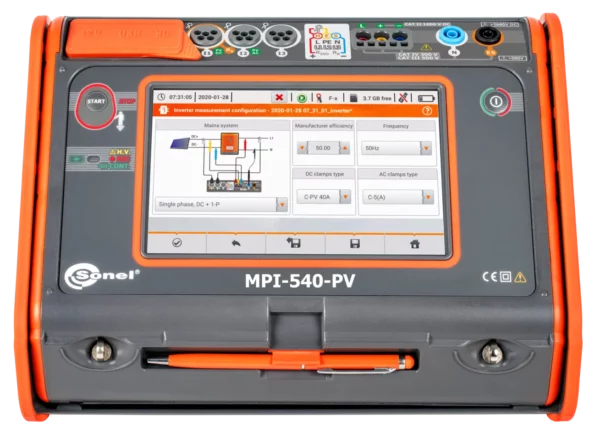

  Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800×480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.

  Wbudowany system pomocy

  W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

  Podwyższona odporność na warunki środowiskowe

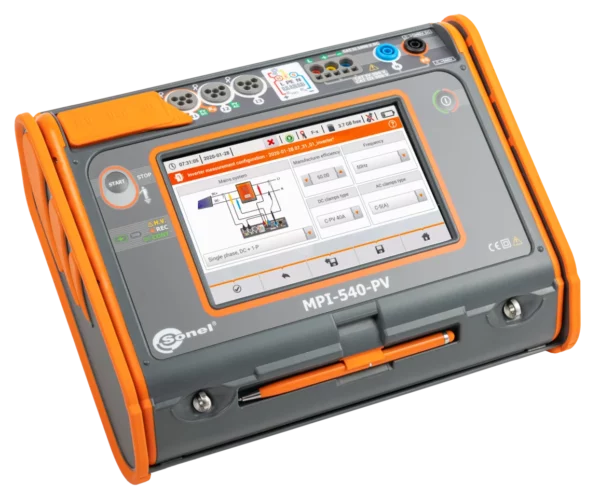

  Miernik MPI-540-PV świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP51. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz dotykowy poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

  Komunikacja i oprogramowanie

  Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth*, Wi-Fi) można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader. Do odczytu i analizy danych z rejestratora służy specjalistyczny program Sonel Analiza.

  Najnowsza odsłona popularnego programu do tworzenia protokołów z pomiarów elektrycznych. PE6 upraszcza proces wykonywania dokumentacji. Maksymalnie skraca jego czas. Automatyzuje. Wszystko dzięki licznym wbudowanym mechanizmom, narzędziom i funkcjom.

  Cechy programu:
  » zgodność drukowanego protokołu z nową normami PN-HD 60364-6:2016-07, PN-HD 60364-4-41:2017-09
  » współpraca z miernikami SONEL S.A.,
  » drzewiasta struktura dokumentu,
  » rozbudowane bazy zabezpieczeń i punktów pomiarowych,
  » automatyczne obliczanie wartości wymaganych,
  » automatyczna ocena wyników zmierzonych,
  » harmonogram pomiarów,
  » wstawianie zdjęć i rysunków do protokołów,
  » drukowanie kontrolek pomiarowych oraz etykiet opisowych tablic,
  » kalkulacja wykonanych pomiarów,
  » drukowanie faktur,
  » automatyczne wypełnianie protokołów serią danych.

  Program wspomaga tworzenie dokumentacji po przeprowadzonych badaniach w zakresie kompleksowej kontroli punktów pomiarowych oraz:
  » skuteczności samoczynnego wyłączenia (TN-S, TN-C, TN-C-S, TT, IT),
  » parametrów wyłączników RCD,
  » stanu izolacji obwodów (TN-S, TN-C, TN-C-S, TT, IT),
  » stanu izolacji kabli elektrycznych,
  » stanu instalacji odgromowej i uziemień,
  » ciągłości przewodów,
  » rezystancji izolacji silników zwartych i rozwartych,
  » rezystancji styczników,
  » rezystancji wyłączników,
  » urządzeń transformatorowych.

  Wymagania sprzętowe:
  » System operacyjny: Windows 10
  » Minimalna rozdzielczość: 1024×768
  » Zalecana rozdzielczość: 1920×1080
