Opis

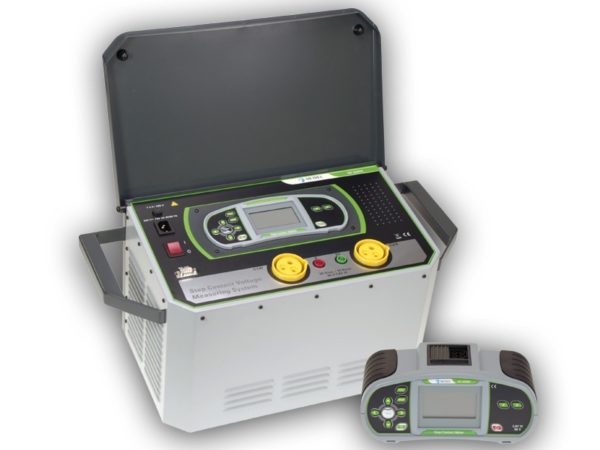

Miernik napięć rażenia (napięcia dotykowego i krokowego) Metrel MI 3295 PS został zaprojektowany do pomiarów i weryfikacji pod kątem bezpieczeństwa uziemień ochronnych takich obiektów jak elektrownie, podstacje energetyczne, stacje trakcyjne, słupy energetyczne i inne elementy systemów zasilania. Zestaw składa się ze stacji generującej prąd (wymuszalnika) i niezależnego woltomierza. Dzięki wysokiej wartości generowanego prądu (do 55A) oraz efektywnej eliminacji zakłóceń, MI3295 pozwala na uzyskiwanie bardzo dokładnych i stabilnych wyników podczas pomiaru napięcia krokowego i dotykowego z rozdzielczością do 10μV. Dla szybszej analizy rozkładu napięcia wokół testowanego obiektu jednocześnie można korzystać z kilku niezależnych woltomierzy. Wszystkie wyniki pomiarowe mogą być zapisane do wbudowanej pamięci przyrządu, a następnie pobrane, przeanalizowane i wykorzystane do stworzenia protokołu pomiarowego w oprogramowaniu Metrel ES Manager lub PC SW HVLink PRO.
Funkcje pomiarowe
- Pomiar napięcia krokowego
- Pomiar napięcia dotykowego
- Pomiar rezystancji uziemienia
- Pomiar rezystywności gruntu
- Pomiar prądów upływ
Cechy użytkowe
- Wysoka dokładność pomiarów: dzięki dużej wartości prądu pomiarowego (do 55A) i efektywnej eliminacji zakłóceń
- Wysoka odporność na zakłócenia: nawet w skrajnie niekorzystnych warunkach (praca generatora na częstotliwości 55 Hz)
- Autonomiczny woltomierz: eliminuje konieczność stosowania długich przewodów pomiarowych (możliwość stosowania kilku woltomierzy jednocześnie)
- Wysokie bezpieczeństwo użytkownika: dzięki niskiej wartości napięcia pomiarowego (55V)
- Niska masa wymuszalnika: wynosi tylko 29.5 kg
- Pamięć wyników: Możliwość zapisu do 1000 wyników pomiarowych w 3 poziomowej strukturze pamięci wewnętrznej
- Oprogramowanie Metrel ES Manager lub HV Link PRO: Dostarczone w standardzie oprogramowanie umożliwia pobieranie danych do komputera, analizę wyników i wydruk raportów pomiarowych
Zastosowanie
Badania systemów uziemiających:
- Elektrowni
- Podstacji
- Słupów wysokiego i średniego napięcia
- Innych obiektów dystrybucji energii
| Funkcja |
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
Napięcie krokowe, napięcie dotykowe
(zakres pomiarowy Um) |
0.01 … 19.99 mV
20.0 … 199.9 mv
200 … 1999 mV
2.0 … 19.99 V
20.0 V … 59.9 V |
0.01 mV
0.1 mV
1 mV
0.01 V
0.1 V |
±(2% w.w. + 2 cyfry)
±(2% w.w. + 2 cyfry)
±(2% w.w. + 2 cyfry)
±(2% w.w. + 2 cyfry)
±(2% w.w. + 2 cyfry) |
Napięcie krokowe, napięcie dotykowe
(obliczany zakres pomiarowy U) |
0.0 … 199.9 V
200 … 999 V |
0.1 V
1 V |
Wartość obliczana*
Wartość obliczana* |
| Prąd pomiarowy |
Maks. 55 A |
|
|
| Napięcie pomiarowe |
< 55 V |
|
|
| Częstotliwość |
55 Hz |
|
|
| Prąd |
0.00 … 9.99 A
10.0 … 99.9 A |
0.01 A
0.1 A |
±(3% w.w. + 5 cyfr)
±(3% w.w. + 3 cyfry) |
| Rezystancja uziemienia |
0.001 … 1.999 Ω
2.00 … 19.99 Ω
20.0 … 99.9 Ω
100.0 … 199.9 Ω |
0.001 Ω
0.01 Ω
0.1 Ω
0.1 Ω |
±(2% w.w. + 5 cyfr)
±(2% w.w. + 5 cyfr)
±(2% w.w. + 5 cyfr)
±5% w.w. |
| Napięcie przy rozwartym obwodzie |
< 50V AC |
| Prąd pomiarowy |
< 7.5 A |
| Częstotliwość |
55 Hz |
| Rezystywność gruntu |
0.00 … 9.99 Ωm
10.0 k … 99.9 kΩm
100 … 999 Ωm
1.00 k … 9.99 kΩm
10.0 k … 99.9 kΩm |
0.01 Ωm
0.1 Ωm
1 Ωm
10 Ωm
100 Ωm |
Wartość obliczana, należy wziąć
pod uwagę dokładność
dla funkcji rezystancja uziemienia. |
| Pomiar potencjału (MI3295M) |
0.01 … 19.99 mV
20.0 … 199.9 mV
200 … 1999 mV
2.00 … 19.99 V
20.0 … 59.9 V |
0.01 mV
0.1 mV
1 mV
0.01 V
0.1V |
±(2% w.w. + 2 cyfry) |
Prąd (MI 3295M)
Cęgi sztywne A 1018Prąd (MI 3295M)
Cęgi giętkie A 1587
|
1.0 … 99.9 mA
100 … 999 mA
1.00 … 9.99 A
10.0 … 99.9 mA
100 … 999 mA
1.00 … 9.99 A
10.0 … 30.0 A
10.0 … 50.0 A |
0.1 mA
1 mA
0.01 A
0.1 mA
1 mA
0.01 A
0.1 A
0.1 A |
±(2% w.w. + 2 cyfry)
±(8% w.w. + 5 cyfr) |
*Wyświetlone napięcie krokowe/dotykowe obliczane jest na podstawie formuły:
Us = U mierzone * I uszkodzeniowy / I generowany;
Uc = U mierzone * I uszkodzeniowy / I generowany
I uszkodzeniowy (wybierany): 1 A – 200 kA
GENERATOR
| Zasilanie |
230 V / 50 lub 60 Hz |
| Komunikacja |
RS232 |
| Pamięć |
1000 komórek |
| Kategoria przepięciowa |
CAT II / 300 V |
| Kategoria pomiarowa |
CAT IV / 50 V |
| Stopień ochrony |
IP 30 |
| Wyświetlacz |
LCD z podświetleniem (128 x 64 punkty) |
| Wymiary |
563 x 275 x 257 mm |
| Masa |
29.5 kg |
MIERNIK
| Zasilanie |
6 x 1.2 V akumulatorki, typ AA |
| Komunikacja |
USB, RS232 |
| Pamięć |
1500 komórek |
| Kategoria pomiarowa |
CAT IV / 50 V |
| Stopień ochrony |
IP 40 |
| Wyświetlacz |
LCD z podświetleniem (128 x 64 punkty) |
| Wymiary |
230 x 103 x 115 mm |
| Masa |
1.3 kg |

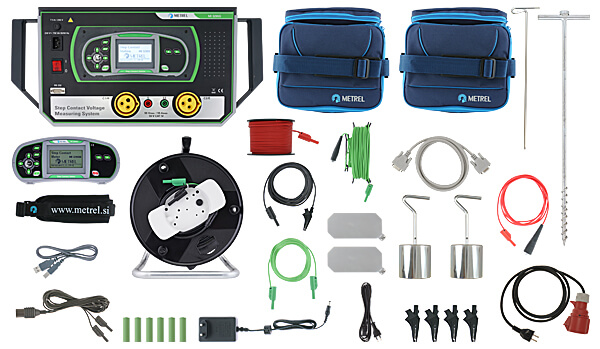

- Generator MI 3295S
- Miernik MI 3295M
- Przewód zasilający
- Sondy pomiaru napięcia krokowego (25 kg), 2 szt.
- Płyty do pomiaru napięć rażenia, 2 szt.
- Uziom prądowy, 3 szt.
- Uziom napięciowy
- Prądowy przewód pomiarowy, 50m, czarny, 10 mm2 na szpuli z krokodylkiem
- Prądowy przewód pomiarowy, 10 m, czarny, 10 mm2 z krokodylkiem
- Przewód pomiarowy, czarny, 2 szt. x 3 m
- Przewód pomiarowy, zielony, 10 m
- Przewód pomiarowy, czarny, 1.5 m
- Przewód pomiarowy, czerwony, 50 m
- Przewód podłączeniowy z krokodylkiem, czerwony, 1 m
- Krokodylki, 5 szt.
- Przewód RS232
- Przewód USB
- Futerały, 2 szt.
- Pasek na szyję
- Akumulatorki NiMH, typu AA, 6 szt.
- Zasilacz
- Program PC HVLink PRO na płycie CD
- Instrukcja obsługi
- Świadectwo wzorcowania
Dostępne zestawy miernika krokowego Metrel MI 3295 (do wyboru z listy na górze po prawej stronie)
| Fot. |
Opis |
Metrel MI 3295 BS
Zestaw podstawowy |
Metrel MI 3295 PS
Zestaw profesjonalny* |
 |
Sondy do pomiaru
napięć rażenia (25kg) |
– |
✓ |
 |
Płyty do pomiaru
napięć rażenia |
✓ |
✓ |
 |
Sondy prądowe |
1 |
3 |
 |
Krokodylki czarne |
2 |
5 |
 |
Przewody czarne
banan-banan (3m) |
– |
2 |
|
|
|
- Większa wydajność prądowa
– dodatkowe sondy prądowe
- dwa rodzaje sond do pomiaru napięć rażenia
– płyty, obciążniki
|
*Minimalny prąd jaki należy wymusić, aby można było dokonać pomiaru napięć rażenia to 0,2A, w skrajnie niekorzystnych warunkach gruntowych (duża rezystywność) pojedyncza sonda może okazać się niewystarczająca do wymuszenia prądu o takim natężeniu. Dodatkowe sondy prądowe wraz z okablowaniem dostarczane w zestawie profesjonalnym pozwalają na zwiększenie wartości wymuszanego prądu. Dodatkowo, w zestawie profesjonalnym dostarczane są zarówno sondy (25kg) jak i płyty pomiarowe co pozwala na wybór wygodniejszego rozwiązania w zależności od specyfiki badanego obiektu lub preferencji operatora
