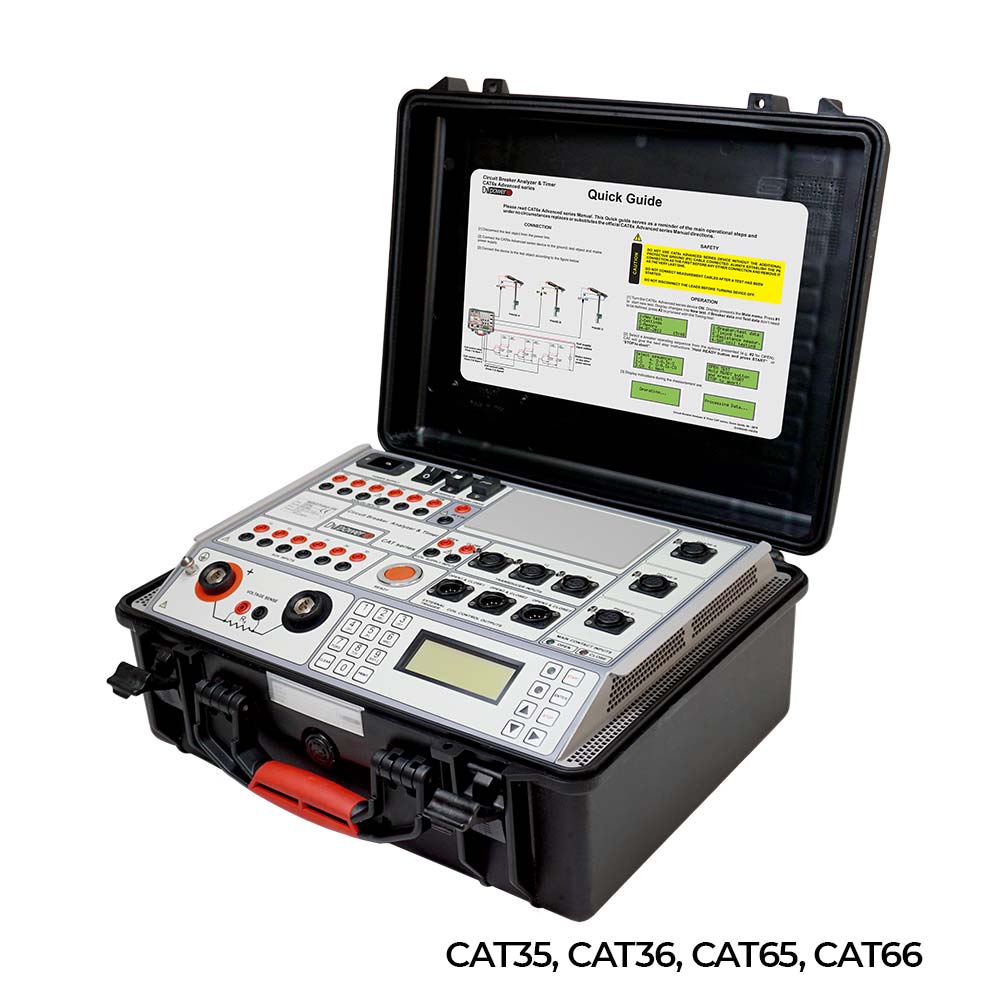

Wejścia styków głównych: 6 (3 x 2), 2 na fazę.

• Każdy kanały wychwytuje styki rezystory pre-insertion
• Zamknięte ≤ 10Ω
• Zakres styków rezystora od 10Ω do 5 kΩ
• Otwarte ≥ 5 kΩ
• Obwód otwarty: 20 V DC
• Prąd zwarciowy 50 mA
• Każdy kanał mierzy rezystancje rezystorów pre-insertion

Pomiar czasu
Rozdzielczość pomiaru czasu:

• 0,1 ms dla czasu trwającego 2 s;
• 1 ms dla testu trwającego 20 s ;
• 10 ms dla czasu trwającego 200 s ;

Wyzwalanie cewki

• Liczba kanałów: 4 (3 otwierające i 1 zamykający)
• 4  wyjścia dla wyzwolenia cewki
• Charakterystyka : 300 V DC max, 35 A DC max
• Sterowniki : dokładna kontrola czasu
• Zabezpieczenie nadprądowe i przepięciowe

Pomiar rezystancji statycznej

• Wbudowany mikro-omomierz 200 A
• Zakres prądu 5- 200 A
• Maksymalne obciążenia napięciowe 6,2 V
• Zakres rezystancji 0,1 µΩ – 999,9 mΩ
• Rozdzielczość 0,1 µΩ
• Dokładność ± (0,1 % rdg + 0,1 % FS)

Wyjście DC

• 24 V zasilanie dla cęgów prądowych

Wyjścia analogowe

• 2 kanały  – pomiar prądu cewki
• 1 kanał – napięciowy : ±1 V lub ±5 V AC/DC
• 1kanał – napięciowy : ±60 V or ±300 V AC/DC
• Wejścia analogowe są izolowane względem pozostałych obwodów

Wejście przetwornika

• Wejście przetwornika cyfrowego: 3
• Wejście przetwornika analogowego: 3

Wejścia pomocnicze

• Liczba kanałów: 6, izolowane galwanicznie (wejście wyzwalania zewnętrznego może być użyte jako wejście pomocnicze)
• Użytkownik może wybrać styki: bez napięciowe lub napięciowe
  • Styki bez-napięciowe:
    • Napięcie otwartego obwodu: 24 V DC,
    • Prąd zwarciowy 5 mA
  • Napięcie pracy 300V DC, 250V AC
  • niskie± 5V
  • wysokie±10V
• Ochrona przepięciowa i nadprądowa

Sekwencja pracy wyłącznika

• Zamknij (Z),
• Otwórz (O),
• Zamknij-Otwórz (Z-O),
• Otwórz-Zamkni (O-Z),
• Otwórz-Zamknij- Otwórz (O-Z-O)
• Test pierwszego zadziałania

Pomiar prądu

• Pomiar prądu dla cewki złączającej i wyłączającej, 4 kanały, czujnik Hall-Effect
• Zakres ±35A DC do 5 kHz
• Dokładność ± (0,5 % rdg + 0,1 % FS)
• Graficzne przedstawienie przebiegów z rozdzielczością 0,1 ms

Drukarka (opcja)

• Drukarka termiczna
• Wydruk graficzny i numeryczny
• Szerokość papieru 112 mm

Zewnętrzne wyzwalanie

Napięcie wyzwalające: 10 V – 300 V AC/DC
