Urządzenia do badań wyłączników

Analizatory wyłączników do pomiaru czasów i ruchu

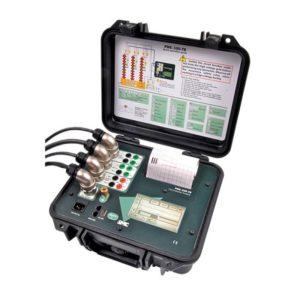

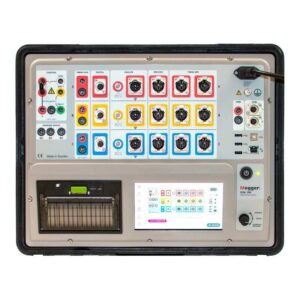

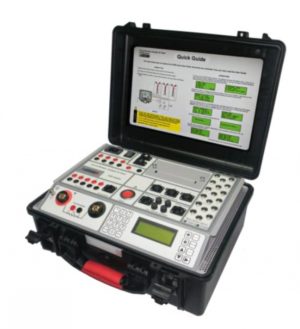

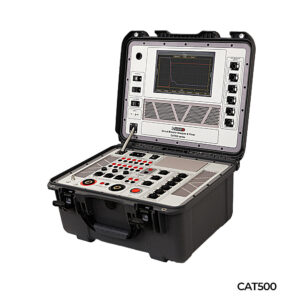

Jedną z podstawowych grup w ofercie MERAZET stanowią analizatory wyłączników umożliwiające rejestrację czasów otwierania i zamykania styków oraz ocenę synchronizacji poszczególnych biegunów. W zależności od urządzenia możliwy jest pomiar kilku lub kilkunastu styków głównych, styków pomocniczych oraz rezystorów wstępnych.

Bardziej rozbudowane analizatory pozwalają również rejestrować ruch elementów mechanizmu. Pomiar drogi, prędkości, odbicia, przemieszczenia i innych parametrów ruchu umożliwia rozszerzenie diagnostyki poza sam czas zadziałania wyłącznika.

Rezystancja styków i mikroomomierze do badań wyłączników

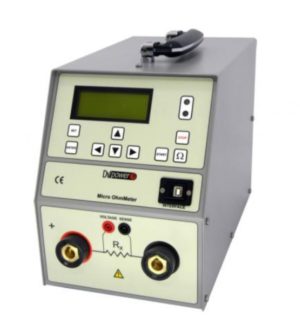

MERAZET oferuje także mikroomomierze przeznaczone do pomiaru bardzo małych rezystancji przy wykorzystaniu dużego prądu stałego. Mogą być stosowane do kontroli rezystancji połączeń oraz głównego toru prądowego wyłącznika.

W wybranych systemach możliwe jest również wykonywanie pomiarów rezystancji dynamicznej podczas ruchu styków. Taka analiza pozwala obserwować zmianę rezystancji w trakcie operacji łączeniowej i rozszerza ocenę stanu układu stykowego.

Diagnostyka cewek i mechanizmu napędowego

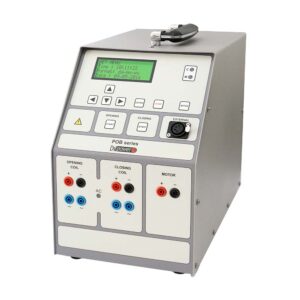

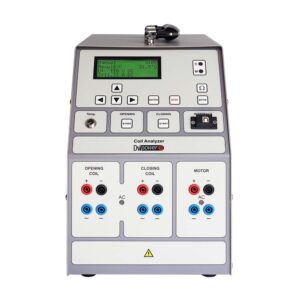

Stan wyłącznika zależy nie tylko od toru głównego, ale także od prawidłowego działania układu sterowania i napędu. W ofercie MERAZET dostępne są analizatory cewek oraz jednostki zasilające umożliwiające badanie cewek załączających i wyłączających oraz rejestrowanie przebiegów prądu podczas operacji.

Wybrane rozwiązania pozwalają również zasilać mechanizm wyłącznika podczas testu w sytuacji, gdy nie jest dostępne napięcie baterii stacyjnej. Pozwala to przeprowadzać bardziej kompleksową diagnostykę również podczas prac terenowych i serwisowych.

Badanie wyłączników próżniowych

Wśród urządzeń dostępnych w MERAZET znajdują się również testery komór próżniowych. Są przeznaczone do kontroli stanu izolacyjnego komór stosowanych w wyłącznikach próżniowych i pozwalają zweryfikować, czy komora zachowuje wymagane właściwości przed ponownym dopuszczeniem aparatu do eksploatacji.

Jest to bardziej specjalistyczny obszar diagnostyki niż standardowy pomiar czasów działania, dlatego tego rodzaju tester dobiera się przede wszystkim do konstrukcji badanego wyłącznika i zakresu prowadzonych prac serwisowych.

Badania wyłączników przy obustronnym uziemieniu

Przy pracy na aparaturze wysokiego napięcia duże znaczenie może mieć możliwość wykonywania testów przy obustronnie uziemionym wyłączniku. Wybrane analizatory dostępne w MERAZET obsługują takie konfiguracje, ograniczając potrzebę zmiany uziemień podczas wykonywania określonych procedur pomiarowych.

Nie jest to funkcja dostępna w każdym analizatorze, dlatego przy aparaturze przeznaczonej do badań terenowych warto sprawdzić obsługiwany sposób pomiaru, liczbę przerw na fazę, liczbę kanałów czasowych oraz dostępne wejścia analogowe i przetwornikowe.

Jaki zakres badań powinien obsługiwać analizator wyłącznika?

Do prostych kontroli wystarczające może być urządzenie mierzące czasy własne i synchronizację styków. Przy bardziej rozbudowanej diagnostyce znaczenie mają także pomiar ruchu, prądów cewek, rezystancji styków i sygnałów analogowych.

W ofercie MERAZET znajdują się zarówno przenośne analizatory przeznaczone do kilku podstawowych pomiarów, jak i systemy wielokanałowe obsługujące wyłączniki z kilkoma przerwami na fazę. Przy wyborze warto uwzględnić typ badanych wyłączników, liczbę kanałów, sposób pracy w terenie, możliwość sterowania z komputera oraz funkcje zapisu i porównywania wyników kolejnych badań.

Urządzenia do badań wyłączników w ofercie MERAZET

MERAZET oferuje aparaturę marek DV Power, Megger, SMC, Energopomiar Elektryka i OPA Zabrze przeznaczoną do diagnostyki wyłączników w energetyce i przemyśle. Asortyment obejmuje analizatory czasów i ruchu, mikroomomierze, urządzenia do badań cewek, testery komór próżniowych oraz dodatkowe wyposażenie umożliwiające budowę stanowiska pomiarowego dopasowanego do konkretnego typu aparatury łączeniowej.
