Name: Miernik parametrów instalacji EurotestCOMBO MI3125 BT + Program PC + Zestaw do uziemienia + Futerał A 1289
Brand: Metrel
Price: 5599 PLN
Availability: InStock

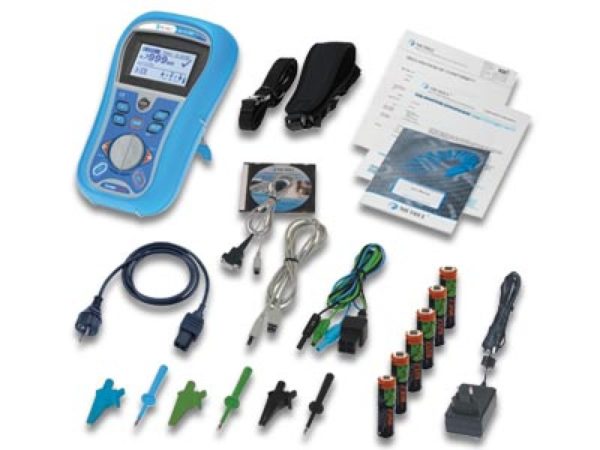

Miernik parametrów instalacji EurotestCOMBO MI3125 BT + Program PC + Zestaw do uziemienia + Futerał A 1289

6 886,77 zł (5 599,00 zł netto)

Magazyn:

Produkt dostępny na zamówienie

Dodaj do zapytania

Opis produktu – Miernik parametrów instalacji EurotestCOMBO MI3125 BT + Program PC + Zestaw do uziemienia + Futerał A 1289

Miernik parametrów instalacji elektrycznych Metrel MI 3125 oraz MI 3125 BT EurotestCOMBO jest wielofunkcyjnym, profesjonalnym, przenośnym przyrządem przeznaczonym do wykonywania wszystkich pomiarów wymaganych przy kompleksowej ocenie instalacji elektrycznych w budynkach mieszkalnych. Metrel MI 3125BT EurotestCOMBO pozwala na wykonanie wszystkich niezbędnych pomiarów w instalacjach typu TT oraz TN. Duży graficzny wyświetlacz z podświetleniem umożliwia łatwą nawigację, odczyt wyników i ostrzeżeń oraz pozwala na ocenę wyniku zaraz po pomiarze w postaci POZYTYWNY/NEGATYWNY z podświetleniem segmentu LED na ZIELONO/CZERWONO. Model ten posiada wbudowaną tabelę charakterystyk zabezpieczeń nadprądowych i wyłączników różnicowoprądowych RCD (także typu B). Dla każdego typu pomiaru przyrząd posiada zaimplementowane schematy pokazujące prawidłowy sposób podłączenia go do badanej instalacji. Wszystkie wyniki pomiarowe mogą być zapisane w pamięci i przesłane za pomocą programu Eurolink PRO do komputera PC w celu dalszego przetwarzania i wydruku protokołu pomiarowego. MI 3125BT Eurotest COMBO pozwala na pomiar ciągłości przewodów ochronnych, rezystancji izolacji, parametrów wyłączników RCD, impedancji linii/pętli zwarcia, napięcia, częstotliwości, rezystancji uziemienia oraz kolejności następstwa faz w sposób zgodny z normą PN-EN 61557. Miernik może współpracować ze smartfonami i tabletami z Android za pomocą Bluetooth.

Miernik występuje w następujących wersjach (patrz: tabela porównawcza):

Każda pozwala na pomiar: rezystancji izolacji, impedancji pętli zwarcia bez wyzwalania RCD, wyłączników RCD, ciągłości, kolejności następstwa faz, uziemienia.

– MI 3125 BT: pomiar RCD: A, AC, B, komunikacja z PC i pamięć, wbudowany Bluetooth.
– MI 3125: pomiar RCD: A, AC, brak komunikacji z PC i pamięci.

Funkcje pomiarowe

Rezystancja izolacji napięciem DC
Ciągłość połączeń wyrównawczych oraz ochronnych PE prądem 200mA ze zmianą polaryzacji
Impedancja linii
Impedancja pętli zwarcia
Impedancja pętli bez wyzwolenia wyłącznika RCD
Napięcie TRMS i częstotliwość
Kolejność następstwa faz
Testowanie RCD (ogólne i selektywne typu AC, A)
Testy wyłączników RCD typu B (tylko wersja MI 3125 B, MI 3125 BT)
Rezystancja uziemienia (metoda 3-przewodowa)

Cechy użytkowe

Wskaźniki Pozytywny/Negatywny: Po bokach wyświetlacza umieszczono segmenty zielonych i czerwonych LED, które sygnalizują ocenę wyniku pomiaru w oparciu o wprowadzone wartości graniczne.
Ekrany pomocy: Miernik posiada zaimplementowane schematy pokazujące prawidłowy sposób podłączenia go do badanej instalacji.
Wbudowane tabele bezpieczników: Ta unikalna funkcja pozwala na ocenę wyniku pomiaru impedancji pętli zwarcia pod kątem wymagań odpowiednich norm.
Monitorowanie napięcia online: Pozwala na podgląd wartości napięcia instalacji w czasie rzeczywistym.
Aktualizacja: Architektura pozwala na zmianę firmware (w serwisie) i dostosowanie miernika do ewentualnych zmian w normach dotyczących pomiarów.
Zamiana polaryzacji: Automatyczna zamiana polaryzacji przy pomiarze ciągłości.
Pomiar rezystancji izolacji: Szeroki zakres napięć pomiarowych od 100 V do 1000 V, z odczytem do 1000 MΩ.
Brak wyzwolenia RCD: Funkcja Zs (RCD) pozwala na pomiar pętli zwarcia bez wyzwolenia RCD.
Testowanie instalacji w różnych układach sieci: Pomiary w sieciach TT, TN.
Zasilanie: Urządzenie posiada na wyposażeniu ładowarkę i współpracuje z akumulatorami lub typowymi bateriami alkaicznymi AA
Auto RCD: Automatyczna procedura pomiaru wyłączników RCD.

Zastosowanie

Odbiorcze lub okresowe sprawdzanie instalacji elektrycznych niskiego napięcia.
Testowanie instalacji jedno i wielofazowych.
Testowanie instalacji w układach sieci TT i TN.

Normy

Funkcjonalność: PN-EN 61557
Inne normy: VDE 0413, PN-EN 61008, PN-EN 61009, PN-HD 60364, HD 384; BS 7671, IEC/TR 60755, CEI 64.8, AS/NZ 3760, AS/NZ 3018
Kompatybilność elektromagnetyczna: PN-EN 61326-1, PN-EN 61326-2-2
Bezpieczeństwo: PN-EN 61010-1, PN-EN 61010-031

Kategoria pomiarowa	CAT III 600 V, CAT IV 300 V
Transmisja danych	USB
Wyświetlacz	monochromatyczny, segmentowy

Funkcja	Zakres pomiarowy	Rozdzielczość	Dokładność
Rezystancja izolacji (PN-EN 61557-2)	U = 50, 100, 250 VDC: R: 0.00 MΩ … 19.99 MΩ 20.0 MΩ … 99.9 MΩ 100.0 MΩ … 199.9 MΩ U = 500 VDC, 1 kVDC: R: 0.00 MΩ … 19.99 MΩ 20.0 MΩ … 99.9 MΩ 200 MΩ … 999 MΩ	0.01 MΩ 0.1 MΩ 0.1 MΩ 0.01 MΩ 0.1 MΩ 1 MΩ	±(5 % wartości wskazanej + 3 cyfry) ±10 % w.w. ±20 % w.w. ±(5 % w.w. + 3 cyfry) ±5 % w.w. ±10 % w.w.
Ciągłość PE 200 mA ze zmianą polaryzacji (PN-EN 61557-4)	0.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω 200 Ω … 1999 Ω	0.01 Ω 0.1 Ω 1 Ω	±(3 % w.w. + 3 cyfry) ±5 % w.w. ±5 % w.w.
Impedancja pętli (PN-EN 61557-3)	0.00 Ω … 9.99 Ω 10.0 Ω … 99.9 Ω 100 Ω … 999 Ω 1.00 kΩ … 9.99 kΩ	0.01 Ω 0.1 Ω 1 Ω 10 Ω	±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr) ±10 % w.w. ±10 % w.w.
Impedancja linii (PN-EN 61557-3)	0.00 Ω … 9.99 Ω 10.0 Ω … 99.9 Ω 100 Ω … 999 Ω 1.00 kΩ … 9.99 kΩ	0.01 Ω 0.1 Ω 1 Ω 10 Ω	±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr) ±10 % w.w. ±10 % w.w.
Spadek napięcia	0.0 % … 99.9 %	0.1 %	Patrz dokładność impedancji linii
Napięcie	0 V … 550 V	1 V	±(2 % w.w. + 2 cyfry)
Częstotliwość	0.00 Hz … 9.99 Hz 10.0 Hz … 499.9 Hz	0.01 Hz 0.1 Hz	±(0.2 % w.w. + 1 cyfra)
Kolejność faz (PN-EN 61557-7)	1.2.3 albo 3.2.1
Testowanie RCD (PN-EN 61557-6)	I∆N: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A
– Napięcie dotykowe UC	0.0 V … 19.9 V 20.0 V … 99.9 V	0.1 V 0.1 V	(-0 % / +15 %) w.w. ±10 cyfr (-0 % / +15 %) w.w.
– Czas zadziałania	0 ms … 40.0 ms 0 ms … maks. czas	0.1 ms 0.1 ms	±1 ms ±3 ms
– Prąd wyzwolenia	0.2 x I∆N … 1.1 x I∆N (typ AC) 0.2 x I∆N … 2.2 x I∆N (typ A, I∆N < 30 mA) 0.2 x I∆N … 1.5 x I∆N (typ A, I∆N ≥ 30 mA) 0.2 x I∆N … 2.2 x I∆N (typ B)	0.05 x I∆N 0.05 x I∆N 0.05 x I∆N 0.05 x I∆N	±0.1 x I∆N ±0.1 x I∆N ±0.1 x I∆N ±0.1 x I∆N
Rezystancja uziemienia (PN-EN 61557-5)	0.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω 200 Ω … 9999 Ω	0.01 Ω 0.1 Ω 1 Ω	±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr)
Zasilanie	6 akumulatorków x 1.2 V, typ AA
Kategoria przepięciowa	CAT III / 600 V; CAT IV / 300 V
Stopień ochrony	Podwójna izolacja
Komunikacja	RS232 i USB
Wymiary	140 x 80 x 230 mm
Masa	1.0 kg

	CS 2099 Eurocheck	Wielofunkcyjny kalibrator do stosowania z miernikami instalacji
	A 1160 Ładowarka	Szybka ładowarka na 8 szt. akumulatorków AA z zestawem 6 szt. akumulatorków
	A 1169 Ładowarka	Szybka ładowarka na 12 szt. akumulatorków AA, 6 szt. akumulatorków C lub 4 szt. akumulatorków 9V
	A 1083 Zasilacz	Zasilacz z zestawem 6 szt. akumulatorków, typu AA
	A 1314 Wtyczka commander	Jednofazowa, 3-przewodowa wtyczka Schuko z przyciskami TEST i MEM (zapis) oraz oświetleniem LED do szybkich i łatwych pomiarów
	A 1401 Końcówka commander	JJednofazowa, 3-przewodowa końcówka ostrzowa z przyciskami TEST i MEM (zapis) oraz oświetleniem LED do szybkich i łatwych pomiarów
	A 1011 Przewód pomiarowy, 3 x 1.5 m	Uniwersalny 3-żyłowy przewód pomiarowy do pomiarów w 1 lub 3-fazowych instalacjach
	S 2026 Zestaw do uziemienia, 3-żyłowy, 20 m	Zestaw 20 m do pomiaru uziemienia. Zawiera: przewód pomiarowy 20 m 2 szt., przewód pomiarowy 4.5 m, sondy uziemiające 2 szt., futerał
	S 2027 Zestaw do uziemienia, 3-żyłowy, 50 m	Zestaw 50 m do pomiaru uziemienia. Zawiera: przewód pomiarowy 50 m 2 szt., przewód pomiarowy 4.5 m, przewód pomiarowy 1 m 2 szt., sondy uziemiające 2 szt., futerał
	S 2058 Płyty pomiarowe izolacji	Płyty do pomiaru izolacji ścian i podłóg, Δ625 cm² (PN-EN 60364-6) i pomiaru półprzewodności, 2,5 kg, Ø65 mm (PN-EN 61340-5-1)
	A 1292 Aktualizacja z EuroLink PRO do EuroLink PRO Plus	Aktualizacja standardowego oprogramowania PC EuroLink PRO do wersji PC SW EuroLink PRO Plus z możliwością tworzenia profesjonalnych raportów pomiarowych
	A 1431 Aplikacja EuroLink Android	Aplikacja EuroLink na smartfony i tablety z systemem Android
	A 1012 zielony, 4 m	Przewód przedłużeniowy do pomiaru ciągłości
	A 1154 Przewód pomiarowy, czarny, 4 m	Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
	A 1026 Przewód pomiarowy, czerwony, 20 m	Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
	A 1153 Przewód pomiarowy, czarny, 20 m	Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
	A 1164 Przewód pomiarowy, czarny, 50 m	Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
	S 2025 Przewody pomiarowe ciągłości, 10 m	2 szt. przewodów przedłużeniowych do pomiaru ciągłości (czarny, czerwony)
	S 2025 Przewody pomiarowe ciągłości, 1,5 m	2 szt. przewodów przedłużeniowych do różnych pomiarów (czarny, czerwony)
	A 1013 Krokodylek, czarny	Krokodylki pozwalają na bezpieczne i stałe podłączenie podczas pomiaru różnych elementów
	A 1309 Krokodylek, zielony	Krokodylki pozwalają na bezpieczne i stałe podłączenie podczas pomiaru różnych elementów
	A 1310 Krokodylek, niebieski	Krokodylki pozwalają na bezpieczne i stałe podłączenie podczas pomiaru różnych elementów
	A 1014 Sonda pomiarowa, czarna	Sonda ostrzowa z 4 mm końcówką, przydatna przy pomiarze w gniazdach Schuko i przewodów bez gniazd
	A 1015 Sonda pomiarowa, niebieska	Sonda ostrzowa z 4 mm końcówką, przydatna przy pomiarze w gniazdach Schuko i przewodów bez gniazd
	A 1062 Sonda pomiarowa, zielona	Sonda ostrzowa z 4 mm końcówką, przydatna przy pomiarze w gniazdach Schuko i przewodów bez gniazd
	A 1198 Sonda magnetyczna	Sonda ze stykiem magnetycznym, pozwalająca na łatwy pomiar powierzchni metalowych
	A 1201 Izolowane pręty do pomiaru ciągłości	Izolowane pręty/sondy pozwalają na pomiar rezystancji izolacji w trudno dostępnych lokalizacjach
	A 1202 Przedłużka do A 1201	Dodatkowa przedłużka do A 1201
	A 1289 Futerał	Duży futerał do transportu i przechowywania przyrządów i akcesoriów
	A 1271 Mały futerał	Mały futerał do transportu i przechowywania przyrządów i akcesoriów
	A 1302 Zestaw pasków	Zestaw pasków pozwalających na noszenie przyrządu na szyi
	A 1303 Pasek na rękę	Pasek pozwalający na podtrzymanie przyrządu jedną ręką
	A 1110 Adapter 3-fazowy	3-fazowy adapter do pomiarów bezpieczeństwa gniazd 3-fazowych typu 16A 3CEE
	A 1111 Adapter 3-fazowy z przełącznikiem	3-fazowy adapter z przełącznikiem obrotowym do pomiarów bezpieczeństwa gniazd 3-fazowych typu 16A 3CEE. Ułatwia przełączanie pomiędzy fazami
	A 1436 Adapter Bluetooth	Zewnętrzny adapter Bluetooth pozwalający na komunikację przyrządów Metrel ze smartfonami, tabletami i PC za pomocą Bluetooth
