Opis

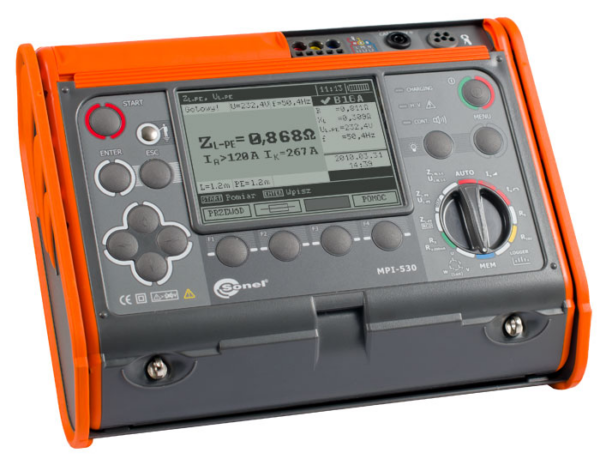

Miernik MPI-530 z wyposażeniem standardowym
Przy zakupie miernika otrzymasz rabat na ponowne wzorcowanie miernika w laboratorium Merazet S.A.
Miernik wielofunkcyjny najnowszej generacji pozwalający na wykonanie wszystkich pomiarów w instalacji elektrycznej zgodnie normą PN-EN 61557 (impedancja pętli zwarciowej z dokładnością nawet do 0,001Ω – dokładny pomiar również w obwodach z wyłącznikami RCD, parametry wyłączników RCD, rezystancja izolacji, rezystancja uziemienia, ciągłość połączeń ochronnych i wyrównawczych).
Funkcje
Miernik wyróżniają rozbudowane funkcje pomiaru uziemień (dodatkowe metody cęgowe oraz rezystywność gruntu), automatyczne pomiary rezystancji izolacji w gniazdach oraz (przystawka AutoISO) dla przewodów 3-, 4- i 5- żyłowych; do tego pomiar ciągłości oraz możliwość pomiaru natężenia oświetlenia, rejestracja oraz analiza parametrów sieci (łącznie z harmonicznymi do 40-tej). Przyrząd posiada innowacyjną pamięć, umożliwiającą zapis kilkudziesięciu tysięcy wyników w strukturze gotowego protokołu (KLIENT – OBIEKT – POMIESZCZENIE – PUNKT POMIAROWY) z opisywanymi punktami (klawiatura na ekranie bądź bezprzewodowa na pasku na rękę).
Bezpieczeństwo elektryczne
- rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1 i IEC 61557,
- kategoria pomiarowa: IV 300V wg PN-EN 61010-1,
- stopień ochrony obudowy wg PN-EN 60529: IP54.
Pozostałe dane techniczne
- zasilanie miernika: akumulator Ni-MH lub baterie alkaliczne LR14 (4 szt.) (opcja),
- wymiary: 288 x 223 x 75 mm,
- masa miernika ok. 2,2 kg.
Przyrząd spełnia wymagania norm:
- PN-EN 61010-1:2002(U) (wymagania ogólne dot. bezpieczeństwa)
- PN-EN 61010-031:2002(U) (wymagania szczegółowe dot. bezpieczeństwa)
- PN-EN 61326:2002(U) (kompatybilność elektromagnetyczna)
- PN-EN 61557-10:2002 (wymagania dla przyrządów wielofunkcyjnych)
- PN-IEC 60364-6-61 / PN-HD 60364-6:2007(U) (wykonywanie pomiarów-sprawdzanie)
- PN-IEC 60364-4-41 / PN-HD 60364-4-41:2007(U) (wykonywanie pomiarów-ochrona przeciwporażeniowa)
- PN-EN 04700 (wykonywanie pomiarów-badania odbiorcze)
Pomiar impedancji pętli zwarcia ZL-PE, ZL-N, ZL-L
Pomiar prądem 23/40 A – zakres pomiarowy wg PN-EN 61557: 0,130…1999,9 Ω
(dla przewodu pomiarowego 1,2 m):
|
Zakres wyświetlania
|
Rozdzielczość
|
Błąd podstawowy
|
|
0,000…19,999 Ω
|
0,001 Ω
|
±(5% w.m. + 30 cyfr)
|
|
20,00…199,99 Ω
|
0,01 Ω
|
|
200,0…1999,9 Ω
|
0,1 Ω
|
Napięcie nominalne: 95…270 V (dla ZL-PE i ZL-N) oraz 95…440 V (dla ZL-L)
częstotliwość: 45…65 Hz
Pomiar impedancji pętli zwarcia ZL-PE w trybie RCD
Pomiar prądem 15 mA, zakres pomiarowy wg PN-EN 61557: 0,50…1999,9 Ω
|
Zakres wyświetlania
|
Rozdzielczość
|
Błąd podstawowy
|
|
0,00…19,99 Ω
|
0,01 Ω
|
±(6% w.m. + 10 cyfr)
|
|
20,0…199,9 Ω
|
0,1 Ω
|
±(6% w.m. + 5 cyfr)
|
|
200…1999 Ω
|
1 Ω
|
Napięcie nominalne: 95…270 V
Częstotliwość: 45…65 Hz
Pomiar rezystancji uziemienia RE metodą 3p i 4p
Zakres pomiarowy wg PN-EN 61557-5:
0,50 Ω…1,99 kΩ dla napięcia pomiarowego 50 V
0,56 Ω…1,99 kΩ dla napięcia pomiarowego 25 V
|
Zakres wyświetlania
|
Rozdzielczość
|
Błąd podstawowy
|
|
0,00…9,99 Ω
|
0,01 Ω
|
±(2% w.m. + 4 cyfry)
|
|
10,0…99,9 Ω
|
0,1 Ω
|
±(2% w.m. + 3 cyfry)
|
|
100…999 Ω
|
1 Ω
|
|
1,00…1,99 kΩ
|
0,01 kΩ
|
- napięcie pomiarowe: 25 V lub 50 V rms
- prąd pomiarowy: 20 mA, sinusoidalny rms 125 Hz (dla fn=50 Hz) i 150 Hz (dla fn=60 Hz)
- blokowanie pomiaru przy napięciu zakłócającym UN>24 V
- maksymalne mierzone napięcie zakłóceń UNmax=100 V
- maksymalna rezystancja elektrod pomocniczych 50 kΩ
Selektywny pomiar rezystancji uziemienia z cęgami (3p + cęgi)
Zakres pomiarowy wg PN-EN 61557-5: 1,00 Ω…1,99 kΩ
|
Zakres wyświetlania
|
Rozdzielczość
|
Błąd podstawowy
|
|
0,00…9,99 Ω
|
0,01 Ω
|
±(8% w.m. + 4 cyfry)
|
|
10,0…99,9 Ω
|
0,1 Ω
|
|
100…999 Ω
|
1 Ω
|
|
1,00…1,99 kΩ
|
0,01 kΩ
|
· pomiar z dodatkowymi cęgami prądowymi
· zakres pomiaru prądu zakłócającego do 9,99 A
Selektywny pomiar uziemienia z dwoma cęgami
|
Zakres wyświetlania
|
Rozdzielczość
|
Błąd podstawowy
|
|
0,00…9,99 Ω
|
0,01 Ω
|
±(10% w.m. + 4 cyfry)
|
|
10,0…99,9 Ω
|
0,1 Ω
|
|
100…999 Ω
|
±(20% w.m. + 4 cyfry)
|
· pomiar z cęgami nadawczymi i odbiorczymi
· zakres pomiaru prądu zakłócającego do 9,99 A
Pomiar rezystywności gruntu (ρ)
|
Zakres wyświetlania
|
Rozdzielczość
|
Błąd podstawowy
|
|
0,0…99,9 Ωm
|
0,1 Ωm
|
Zależna od błędu
podstawowego pomiaru RE
|
|
100…999 Ωm
|
1 Ωm
|
|
1,00…9,99 Ωm
|
0,01 kΩm
|
|
10,0…99,9 kΩm
|
0,1 kΩm
|
- pomiar metodą Wennera
- możliwość ustawienia odległości w metrach lub stopach
- wybór odległości 1…30 m (1…90 stóp)
Wskazania kolejności faz
- Wskazanie kolejności faz: zgodna, niezgodna
- Zakres napięć sieci UL-L: 100…500 V (45…65 Hz)
- Wyświetlanie wartości napięć międzyfazowych
- Sprawdzanie kierunku obrotów silnika
Pomiary parametrów wyłączników RCD (roboczy zakres napięć 95…270 V):
Test wyłączania RCD i pomiar czasu zadziałania tA (dla funkcji pomiarowej tA)
|
Typ RCD
|
Krotność
|
Zakres
|
Rozdzielczość
|
Błąd podstawowy
|
|
Ogólnego
typu i
krótko-
zwłoczny
|
0,5*IΔn
|
0…300 ms
|
1 ms |
± (2% w.m. + 2 cyfry)
(dla RCD o IΔn=10 mA
i pomiaru 0,5xIΔn
błąd:
±(2% w.m. + 3 cyfry)
|
|
1*IΔn
|
|
2*IΔn
|
0…150 ms
|
|
5*IΔn
|
0…40 ms
|
|
Selektywny
|
0,5*IΔn
|
0…500 ms
|
|
1*IΔn
|
|
2*IΔn
|
0…200 ms
|
|
5*IΔn
|
0…150 ms
|
Dokładność zadawania prądu różnicowego: dla 0,5*IΔn:-8…0% dla 1*IΔn, 2*IΔn, 5*IΔn: 0…8%
Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego (typ AC)
|
Prąd nominalny
|
Zakres pomiarowy
|
Rozdzielczość
|
Prąd pomiarowy
|
Błąd podstawowy
|
|
10 mA
|
3,3…10,0 mA
|
0,1 mA
|
0,3 x IΔ..1,0 x IΔ
|
± 5% IΔn
|
|
30 mA
|
9,0…30,0 mA
|
|
100 mA
|
33…100 mA
|
1 mA
|
|
300 mA
|
90…300 mA
|
|
500 mA
|
150…500 mA
|
|
1000 mA
|
330…1000 mA
|
Możliwe rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu upływu (AC)
Pomiar prądu zadziałania RCD IA dla prądu różnicowego jednokierunkowego oraz jednokierunkowego z podkładem 6 mA prądu stałego (typ A)
|
Prąd nominalny
|
Zakres pomiarowy
|
Rozdzielczość
|
Prąd pomiarowy
|
Błąd podstawowy
|
|
10 mA
|
3,5…20,0 mA
|
0,1 mA
|
0,35 x IΔn..2,0 x IΔn
|
±10%IΔn
|
|
30 mA
|
10,5…42,0 mA
|
0,35 x IΔn..1,4 x IΔn
|
|
100 mA
|
35,0…140 mA
|
1 mA
|
|
300 mA
|
105…420 mA
|
|
500 mA
|
175…700 mA
|
Możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu
Pomiar prądu zadziałania RCD IA dla prądu różnicowego stałego (typ B)
|
Prąd nominalny
|
Zakres pomiarowy
|
Rozdzielczość
|
Prąd pomiarowy
|
Błąd podstawowy
|
|
10 mA
|
2,0…20,0 mA
|
0,1 mA
|
0,4 x IΔn..2,0 x IΔn
|
±10%IΔn
|
|
30 mA
|
6…60 mA
|
1 mA
|
|
100 mA
|
20…200 mA
|
|
300 mA
|
60…600 mA
|
|
500 mA
|
100…1000 mA
|
Możliwy pomiar dla dodatniego lub ujemnego wymuszanego prądu upływu
IΔn – wartość znamionowego prądu różnicowego
Pomiar rezystancji izolacji
Zakres pomiarowy wg PN-EN 61557-2:
– dla UN = 50 V: 50 kΩ…250 MΩ
– dla UN = 100 V: 100 kΩ…500 MΩ
– dla UN = 250 V: 250 kΩ…999 MΩ
– dla UN = 500 V: 500 kΩ…2 GΩ
– dla UN = 1000 V: 1,000 MΩ…9,99 GΩ
|
Zakres wyświetlania*)
|
Rozdzielczość
|
Błąd podstawowy
|
|
0…1999 kΩ
|
1 kΩ
|
±(3% w.m. + 8 cyfr)
|
|
2,00…19,99 MΩ
|
0,01 MΩ
|
|
20,0…199,9 MΩ
|
0,1 MΩ
|
|
200…999 MΩ
|
1 MΩ
|
|
1,00…9,99 MΩ
|
0,01 GΩ
|
±(4% w.m. + 6 cyfr)
|
|
|
*) nie większy niż zakres pomiarowy dla danego napięcia.
Niskonapięciowy pomiar ciągłości obwodu i rezystancji
Pomiar ciągłości przewodu ochronnego prądem ±200 mA
|
Zakres
|
Rozdzielczość
|
Błąd podstawowy
|
|
0,00…19,99 Ω
|
0,01 Ω
|
±(2% w.m. + 3 cyfr)
|
|
20,0…199,9 Ω
|
0,1 Ω
|
|
200…400 Ω
|
1 Ω
|
· napięcie na otwartych zaciskach: 4…9 V
· prąd wyjściowy przy R<2 Ω: min. 200 mA
· autokalibracja przewodów pomiarowych
· pomiary dla obu polaryzacji prądu
Pomiar natężenia oświetlenia
|
Zakres
|
Rozdzielczość
|
Błąd podstawowy
|
|
0,1…99,9 lx
|
0,1 lx
|
±(5% w.m. + 2 cyfry)
|
|
100…999 lx
|
1 lx
|
|
1,00…9,99 klx
|
0,01 lx
|
|
10,0…19,9 klx
|
0,1 lx
|
– pomiar w luksach (lx) lub stopokandelach (fc)
ANALIZA I REJESTRACJA PARAMETRÓW SIECI JEDNOFAZOWEJ
- Pomiar napięcia ULN: 0…500 V.
- Zakres częstotliwości mierzonych napięć: 45,0…65,0 Hz.
- Pomiar częstotliwości dla napięć 50…500 V w zakresie 45,0…65,0 Hz
(błąd podstawowy max. ± 0,1% w.m. + 1 cyfra).
- Pomiar cosφ: 0,00…1,00 (rozdzielczość 0,01).
- Pomiar i rejestracja w układzie 1-fazowym.
Pomiar prądu (True RMS)
|
Cęgi
|
Zakres
|
Rozdzielczość
|
Błąd podstawowy*
|
|
C-3, C-6
|
0,0…99,9 mA
|
0,1 mA
|
±(5% w.m. + 3 cyfry)
|
|
100…999 mA
|
1 mA
|
|
C-3,C-6
F-1, F-2, F-3
|
1,00…9,99 A
|
0,01 A
|
±(5% w.m. + 5 cyfr)
(C-3, C-6)
±(0,1% In + 2 cyfry)
(F-1, F-2, F-3)
|
|
10,0…99,9 A
|
0,1 A
|
|
100…999 A
|
1 A
|
|
F-1, F-2, F-3
|
1,00…3,00 kA
|
0,01 kA
|
* – należy dodatkowo uwzględnić niepewność cęgów prądowych
Pomiar mocy czynnej P, biernej Q i pozornej S oraz cosφ
|
Zakres
[W], [VA], [var]
|
Rozdzielczość
[W], [VA], [var]
|
Błąd podstawowy*
|
|
0…999
|
1
|
±(7% w.m. + 3 cyfry)
|
|
1,00…9,99 k
|
0,01 k
|
|
10,0…99,9 k
|
0,1 k
|
±(7% w.m. + 5 cyfr)
|
|
100…999 k
|
1 k
|
|
1,00…1,50 M
|
0,01 M
|
- zakres napięć: 0…500 V
- zakres prądów: 0…1000 A (3000 A)
- częstotliwość nominalna sieci fn: 50 Hz, 60 Hz
Pomiar harmonicznych napięcia
|
Zakres
|
Rozdzielczość
|
Nr harm.
|
Błąd podstawowy
|
|
0,0…500 V
|
0,1 (1*) V
|
1,2,…15
|
±(5% w.m. + 3 cyfry)
|
|
16,…40
|
±(5% w.m. + 10 cyfr)
|
· dodatkowo wyświetlanie wartości h02…h40 jako procent h01 (do 999%)
*) dla cęgów C-3, dla C-6 – 10 A, dla cęgów serii F do 3000 A
THD (względem pierwszej harmonicznej)
|
|
Rozdzielczość
|
Błąd podstawowy
|
|
THD-F napięcia
(h = 2…40)
|
0,0…999,9%
dla URMS ≥ 1% Unom
|
0,1%
|
±5%
|
|
THD-F prądu
(h = 2…40)
|
0,0…999,9%
dla IRMS ≥ 1% Inom
|
0,1%
|
±5%
|
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
W skład standardowego kompletu dostarczanego przez producenta wchodzą:
| Miernik MPI-530 |
| komplet przewodów pomiarowych: przewód Uni-Schuko z wyzwalaniem pomiaru (kat. III 300 V), przewody 1,2 m w kat. III 1000 V zakończone wtykami bananowymi – 3 szt. (żółty, czerwony i niebieski), przewody pomiarowe na szpulkach o dł. 15 m (niebieski) i 30 m (czerwony), przewód interfejsu USB |
| krokodylek w kat. III 1000 V – 3 szt. (żółty K02, czerwony K02, niebieski K02) |
| sonda ostrzowa z gniazdem bananowym w kat. III 1000 V – 3 szt. (żółta, czerwona i niebieska) |
| sonda 30 cm do wbijania w grunt – 2 szt. |
| zasilacz ładowarki Z7 |
| przewód do zasilacza (230 V) |
| przewód do ładowania z gniazda zapalniczki samochodowej |
| futerał na miernik i akcesoria |
| miniaturowa klawiatura Bluetooth |
| szelki do miernika (długie 1,5 m i krótkie 30 cm) |
| instrukcja obsługi |
| karta gwarancyjna |
| uniwersalna płyta SONEL z oprogramowaniem |
| pakiet akumulatorów NiMH 4,8 V 4,2 Ah |
