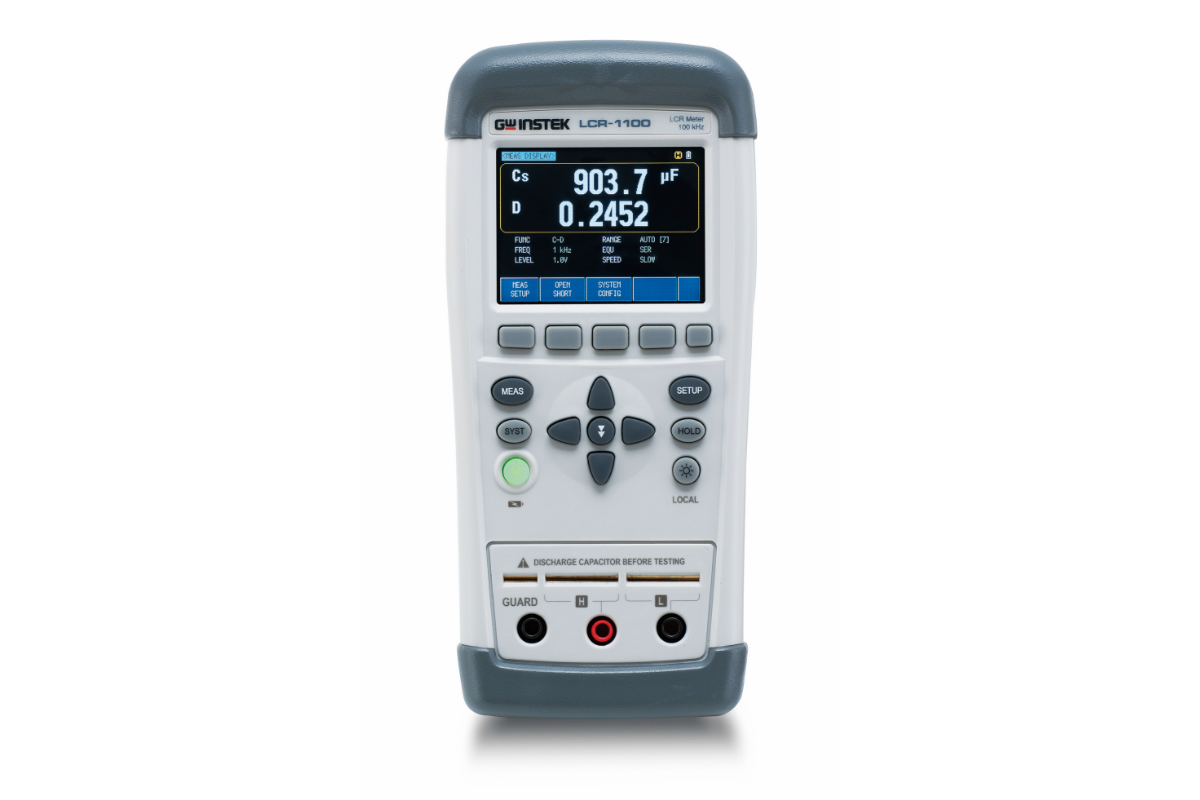

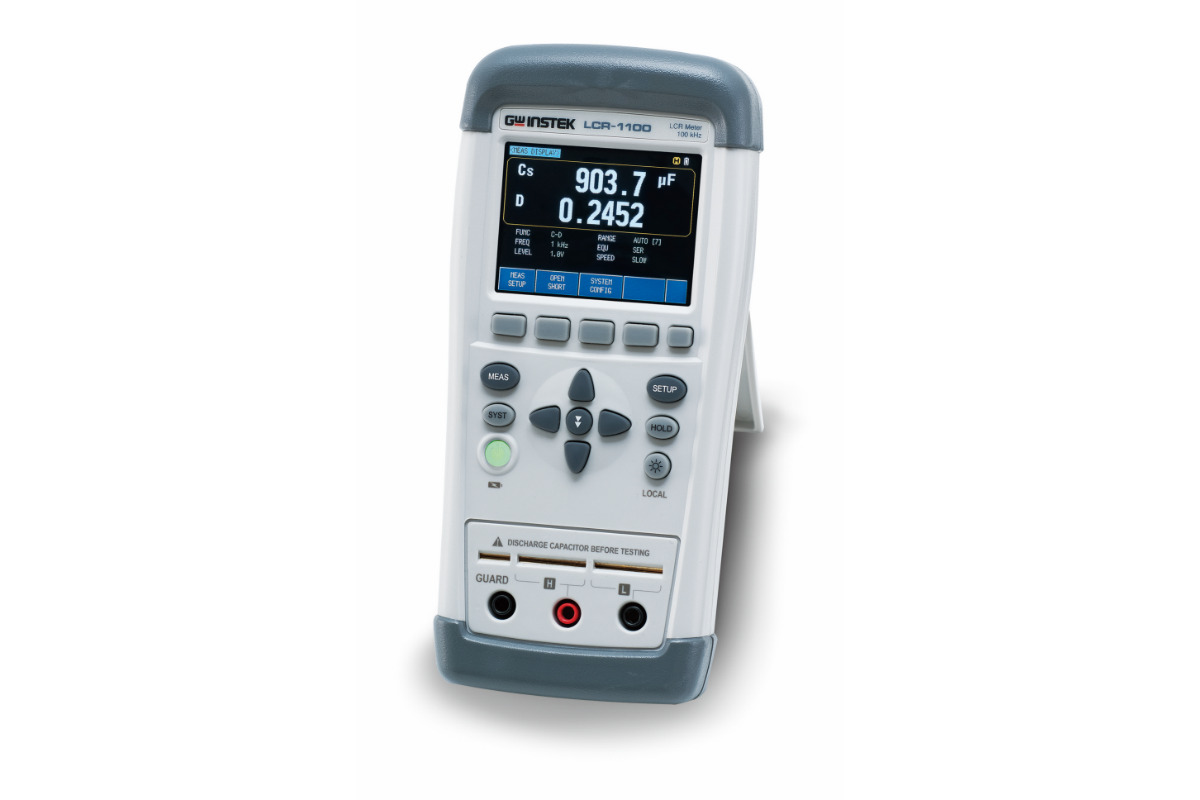

Opis produktu – Miernik ręczny LCR-1100 0,2% do 100kHz
| MODEL | LCR-1100 | LCR-1010 |
| Test Frequency | 50/100/120Hz/1k/2k/10k/50k/100kHz | 50/100/120Hz/1k/2k/10kHz |
| Display | Primary/Secondary : 50,000 counts | Primary/Secondary : 50,000 counts |
| Output Impedance | 100Ω | 100Ω |
| Basic Accuracy | 0.2% | 0.2% |
| Test Speed | Slow: 2.5 times/s, Fast: 10 times/s | Slow: 2.5 times/s, Fast: 10 times/s |
| Test Signal Level | 0.3V/0.7V/1.0Vrms selectable | 0.3V/0.7V/1.0Vrms selectable |
| Test Parameters | C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd |
C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd |
| Equivalent Circuit | Series / Parallel selectable | Series / Parallel selectable |
Funkcje
- 2,8-calowy dotykowy wyświetlacz LCD TFT
- Rozdzielczość 50 000 zliczeń na wyświetlaczu głównym i dodatkowym
- Dokładność podstawowa 0,2%
- Sześć lub osiem częstotliwości testowych do wyboru w zależności od modelu
- Dostępnych jest 15 rodzajów kombinacji pomiarowych
- Możliwość wyboru poziomu testowego: AC 0,3 V / 0,7 V / 1 Vrms i DC +/- 1 V
- Możliwość wyboru prędkości pomiaru: szybka 10 razy / s, wolna 2,5 razy / s
- Tryb Auto LCR do automatycznej identyfikacji i pomiaru typu komponentu
- Zatrzymanie danych
- Interfejs USB (Virtual COM) do komunikacji zdalnej
- Oprogramowanie do rejestracji danych jest dostępne
GW Instek wprowadza na rynek nową serię LCR-1000, która jest ręcznym miernikiem LCR z funkcją automatycznego testu w czasie rzeczywistym. Seria przyjmuje TFT-LCD i zapewnia podstawową dokładność 0,2%. Użytkownicy mogą wybierać między przyciskami lub obsługą ekranu dotykowego. Seria, charakteryzująca się wysoką dokładnością pomiaru i użytecznością, nadaje się do testów precyzyjnych, w tym testów konserwacji, produkcji komponentów, szkół/instytutów badawczych, a nawet testów jakości.
Seria LCR-1000 składa się z 2 modeli. LCR-1100 zapewnia częstotliwość testową do 100 kHz, a LCR-1010 zapewnia częstotliwość testową do 10 kHz. Seria zapewnia wybieralne napięcia testowe (0,3 / 0,7 / 1,0 Vrms) i obwody równoważne (szeregowe / równoległe) do automatycznego pomiaru pojemności, indukcyjności, rezystancji, reaktancji, impedancji, współczynnika jakości, współczynnika strat, rezystancji fazy i prądu stałego.
Seria LCR-1000, z 50 000 zliczeń wyświetlaczy zarówno dla parametrów głównych, jak i pomocniczych oraz podstawową dokładnością 0,2%, obsługuje pomiar 2-przewodowy lub 5-przewodowy. Co więcej, seria zapewnia również funkcję porównywania i funkcję przechowywania danych, aby spełnić różne wymagania testowe i pomiarowe dla różnych typów komponentów.
Cała seria wyposażona jest w interfejsy USB-HID i USB-VCOM. Dostarczane jest proste i praktyczne bezpłatne oprogramowanie komputerowe, a polecenia zdalnego sterowania (kompatybilne z SCPI) są dostępne dla użytkowników do pisania własnego oprogramowania osobistego, aby sprostać potrzebom akwizycji danych.
