Miernik wielofunkcyjny MPI-540S Start WMPLMPI540S + certyfikat kalibracji + program PE6

Opis produktu – Miernik wielofunkcyjny MPI-540S Start WMPLMPI540S + certyfikat kalibracji + program PE6

Miernik wielofunkcyjny MPI-540S (wersja Start – brak 3 sztuk cęgów elastycznych F-3A w zestawie) + program PE6

W zestawie akcesoria standardowe oraz certyfikat kalibracji wystawiany przez producenta!

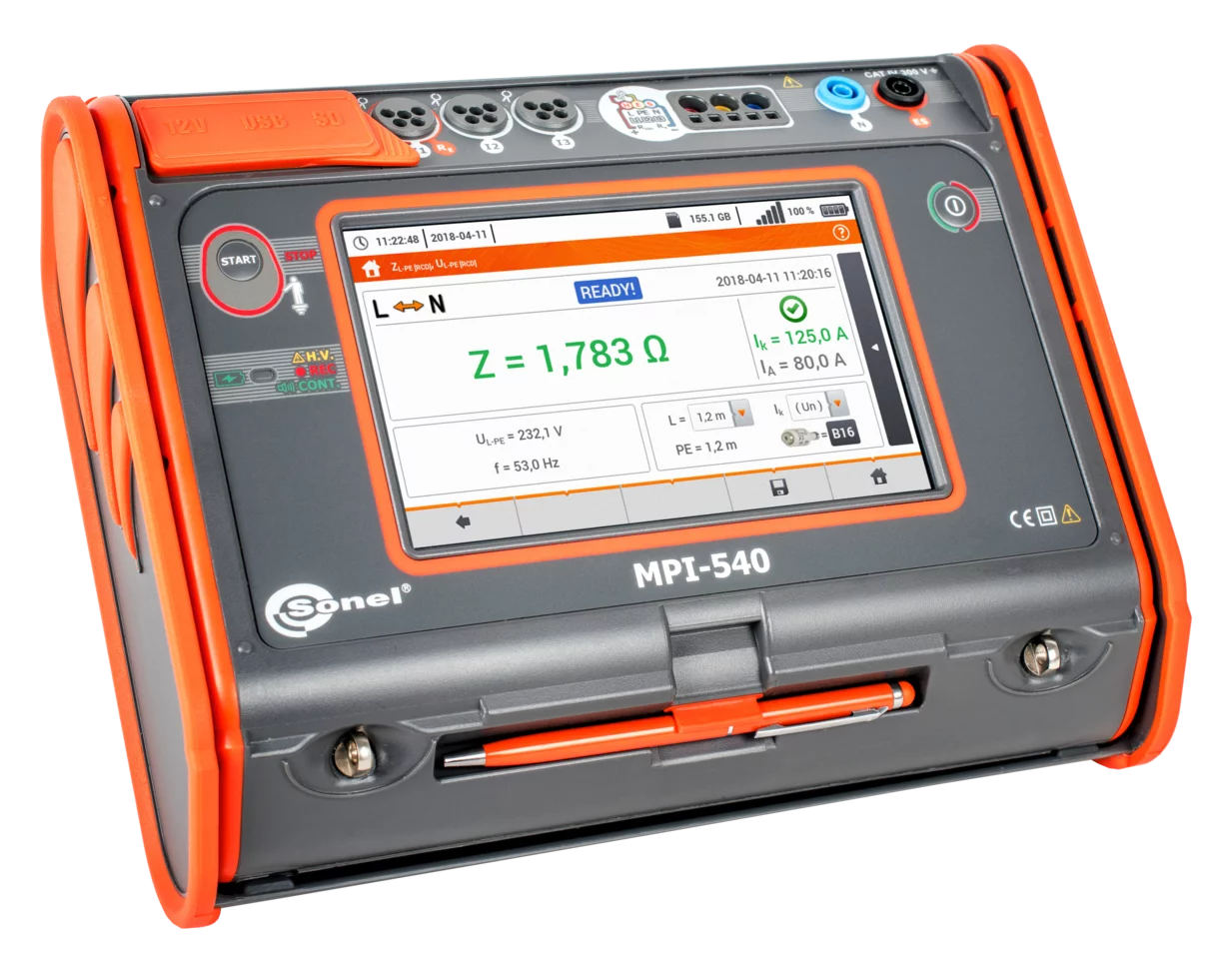

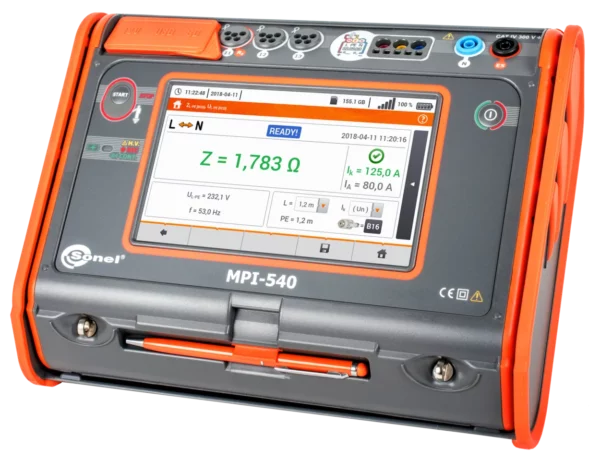

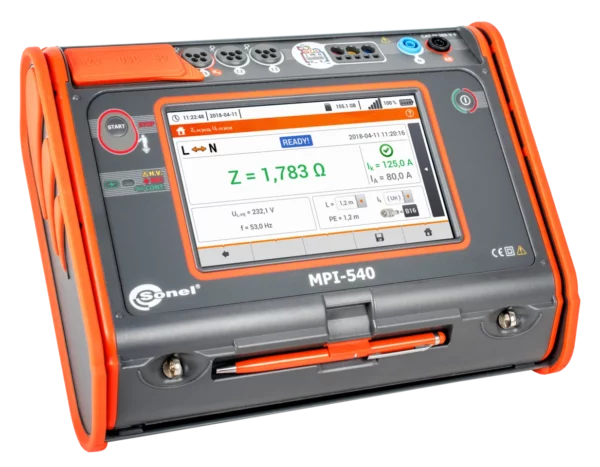

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540 przeznaczony jest do sprawdzania domowych i przemysło­wych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji. Dodatkowo użytkow­nik ma możliwość rejestracji parametrów sieci elektrycznych znajdujących się na tych obiektach. Umożliwia to kontrolę jakości energii elektrycznej, oraz pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uni­wersalnego urządzenia.

Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowo-prądowych w trybie Auto, a także wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. au­totesty), które można również rozbudowywać o własne sekwencje. Wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych umożliwi adapter AUTO ISO-1000C.

Sonel MPI-540Start nie posiada w wyposażeniu 3 szt. giętkich cęgów prądowych 3-F

Znacznie więcej niż miernik wielofunkcyjny

• Największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
• Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
• Akumulator Li-Ion – dłuższe działanie miernika
• Trójfazowy rejestrator parametrów sieci elektroenergetycznych – zaawansowana diagnostyka jakości zasilania
• Odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
• Parametry mierzone w klasie S normy PN-EN 61000-4-30 – duża dokładność pomiarów
• Kalkulator strat energii – szybka diagnoza potencjalnych oszczędności
• Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
• Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
• Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
• Szybka ścieżka od pomiarów do raportu – oszczędność czasu

Cechy

Miernik charakteryzuje się ponadprzeciętnymi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

• Przyrząd MPI-540  może rejestrować parametry jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:
  • napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
  • prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
  • częstotliwość w zakresie 40 Hz – 70 Hz,
  • moc czynna (P), bierna (Q), pozorna (S),
  • współczynnik mocy (PF), cosφ, tgφ,
  • harmoniczne (do 40-tej w napięciu i prądzie),
  • współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,
  • rejestracja zdarzeń dla prądu i napięcia,
  • przepływ energii – 4 kwadranty.
• Przyrządem MPI-540  można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
  • impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
  • parametry wyłączników RCD,
  • rezystancja izolacji,
  • rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
  • ciągłość połączeń ochronnych i wyrównawczych,
  • natężenie oświetlenia,
  • test kolejności faz,
  • test kierunku obrotów silnika.

Kontrola bezpieczeństwa instalacji

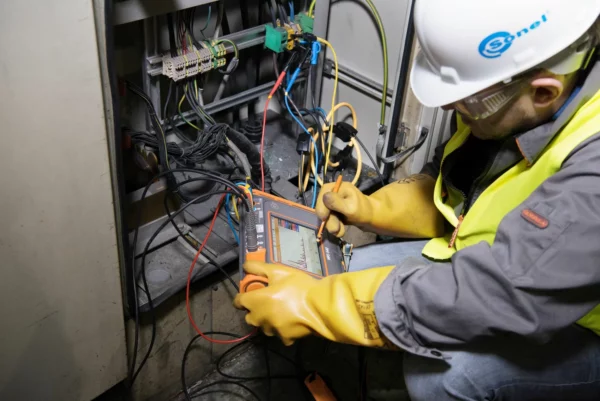

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

• badanie wyłączników różnicowoprądowych w trybie Auto,
• autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe,
• wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Kompleksowa analiza parametrów sieci

Wbudowany rejestrator trójfazowy pozwala na obserwację bieżącego stanu sieci i rejestrację jej parametrów, takich jak napięcie, prąd, moce, harmoniczne, THD. Miernik umożliwia odczyt wybranych wielkości oraz wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Przyrząd potrafi zaprezentować:

• wykresy przebiegów napięcia i prądu (oscyloskop),
• wykresy napięcia i prądu w czasie,
• wykres wskazowy,
• pomiary wielu parametrów w formie tabelarycznej,
• wykres harmonicznych w prądzie i napięciu.

Łatwość odczytu

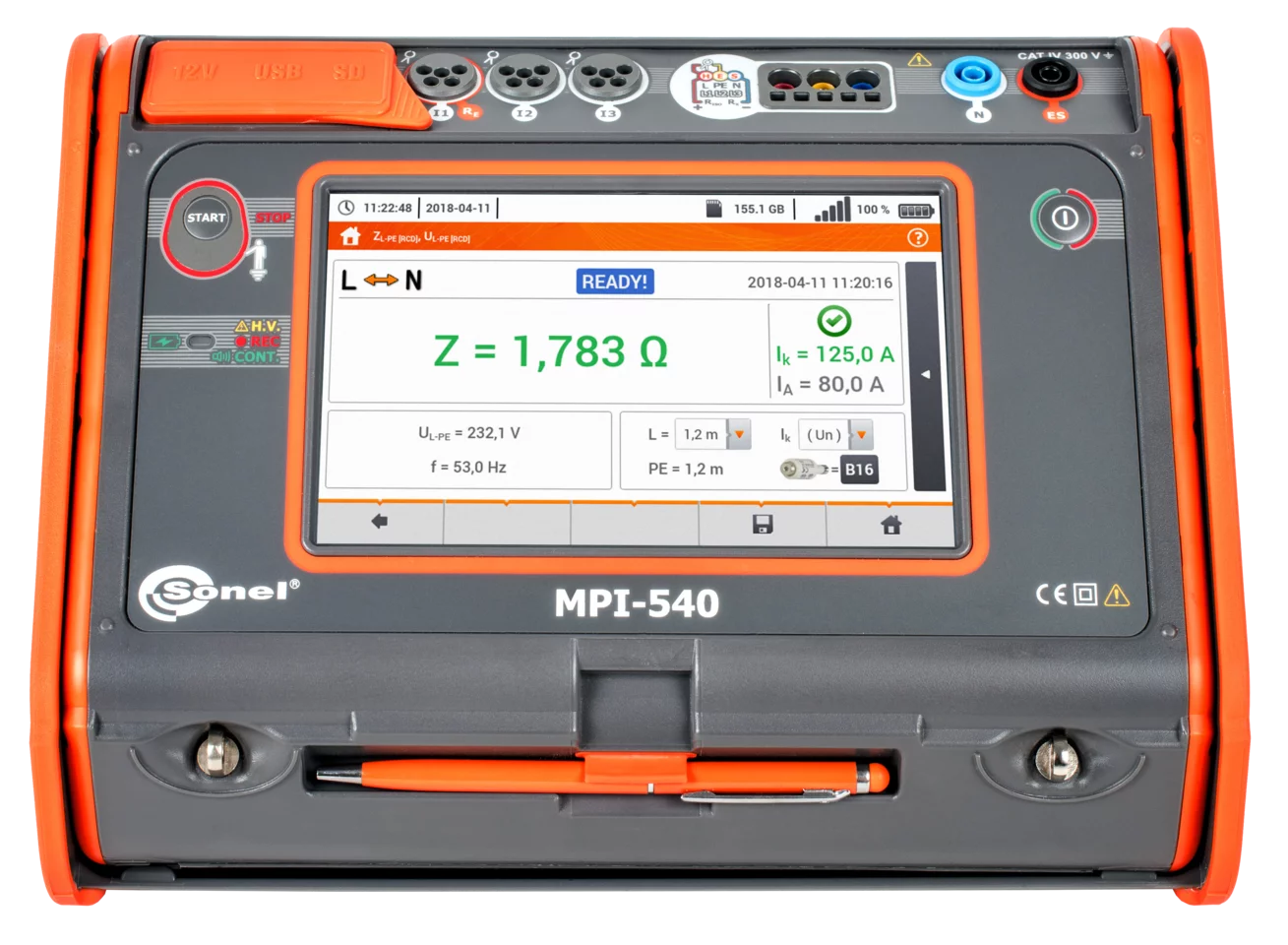

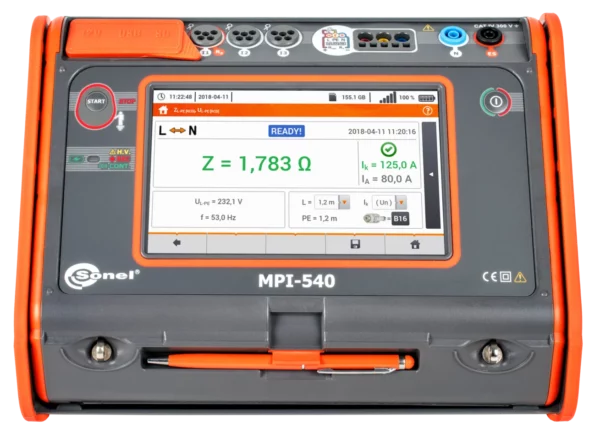

Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800×480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Podwyższona odporność na warunki środowiskowe

Miernik MPI-540 świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP51. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz dotykowy poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

Komunikacja i oprogramowanie

Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth, Wi-Fi) można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader. Do odczytu i analizy danych z rejestratora służy specjalistyczny program Sonel Analiza.

Najnowsza odsłona popularnego programu do tworzenia protokołów z pomiarów elektrycznych. PE6 upraszcza proces wykonywania dokumentacji. Maksymalnie skraca jego czas. Automatyzuje. Wszystko dzięki licznym wbudowanym mechanizmom, narzędziom i funkcjom.

Cechy programu:

• » zgodność drukowanego protokołu z nową normami PN-HD 60364-6:2016-07, PN-HD 60364-4-41:2017-09
• » współpraca z miernikami SONEL S.A.,
• » drzewiasta struktura dokumentu,
• » rozbudowane bazy zabezpieczeń i punktów pomiarowych,
• » automatyczne obliczanie wartości wymaganych,
• » automatyczna ocena wyników zmierzonych,
• » harmonogram pomiarów,
• » wstawianie zdjęć i rysunków do protokołów,
• » drukowanie kontrolek pomiarowych oraz etykiet opisowych tablic,
• » kalkulacja wykonanych pomiarów,
• » drukowanie faktur,
• » automatyczne wypełnianie protokołów serią danych.

Program wspomaga tworzenie dokumentacji po przeprowadzonych badaniach w zakresie kompleksowej kontroli punktów pomiarowych oraz:

• » skuteczności samoczynnego wyłączenia (TN-S, TN-C, TN-C-S, TT, IT),
• » parametrów wyłączników RCD,
• » stanu izolacji obwodów (TN-S, TN-C, TN-C-S, TT, IT),
• » stanu izolacji kabli elektrycznych,
• » stanu instalacji odgromowej i uziemień,
• » ciągłości przewodów,
• » rezystancji izolacji silników zwartych i rozwartych,
• » rezystancji styczników,
• » rezystancji wyłączników,
• » urządzeń transformatorowych.

Wymagania sprzętowe:

• » System operacyjny: Windows 10
• » Minimalna rozdzielczość: 1024×768
• » Zalecana rozdzielczość: 1920×1080

Dodatkowo dostępne:

• » Upgrade dla posiadaczy wersji 3, 4, 5 (WAPROSONPE6UP)
• » Klucz sprzętowy – rozszerzenie licencji na kolejne stanowisko lub licencja przenośna (WAADAKEY1)
