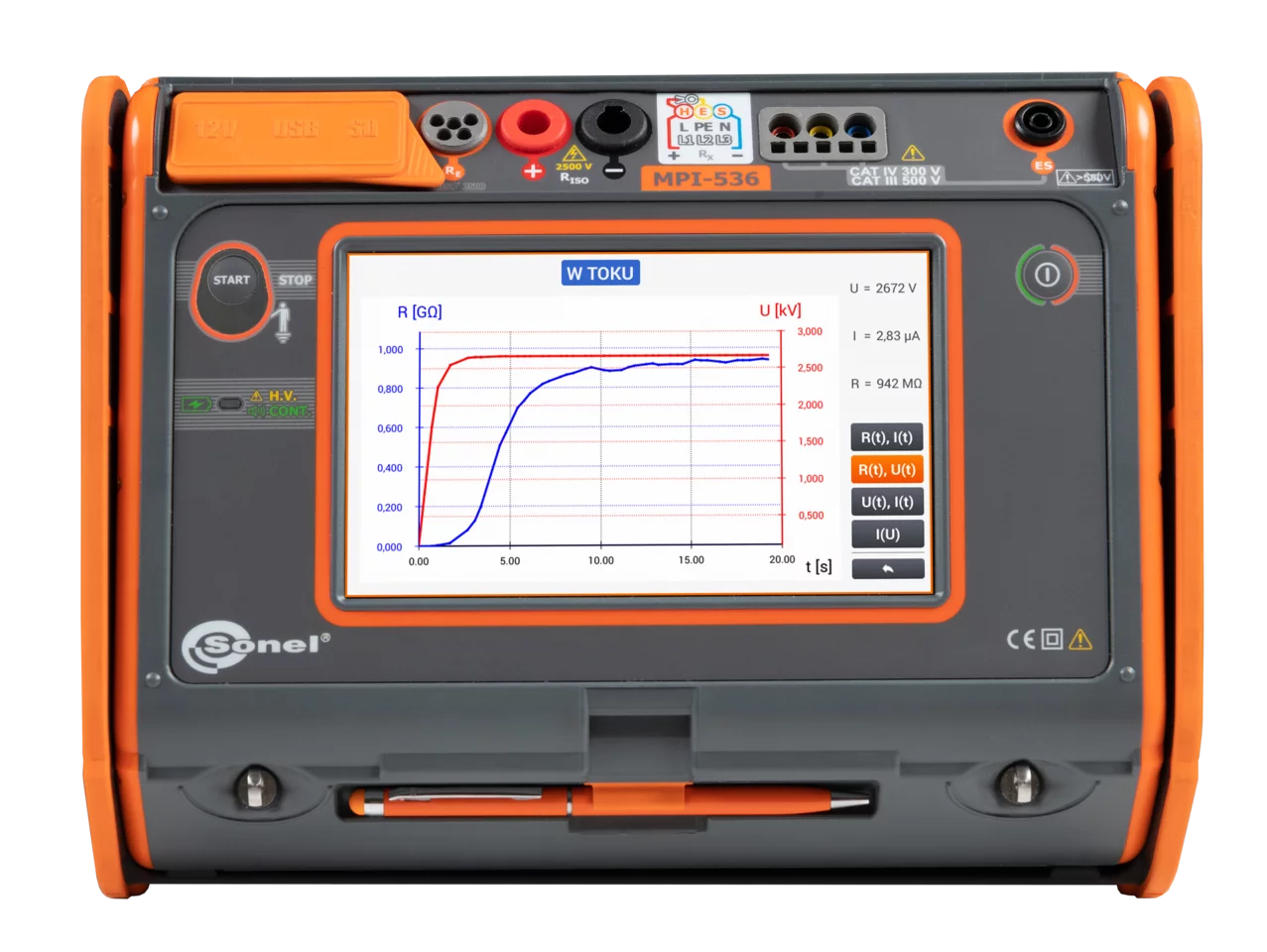

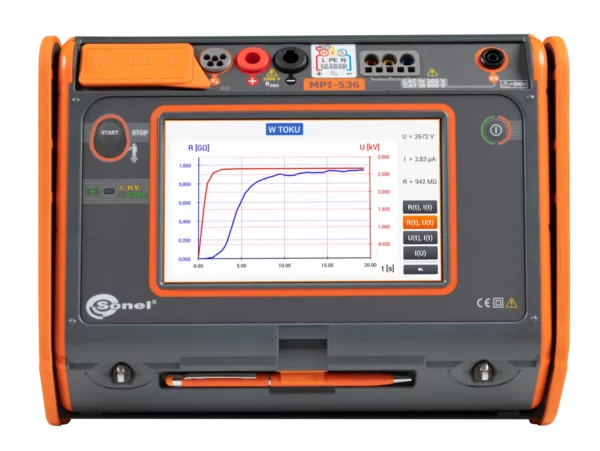

Miernik wielofunkcyjny SONEL MPI-536 z certyfikatem kalibracji + program PE6 do tworzenia protokołów
Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-536 przeznaczony jest do sprawdzania domowych i przemysłowych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji. Umożliwia to pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uniwersalnego urządzenia.
W zakresie kontroli rezystancji izolacji Sonel MPI-536 posiada bardzo szerokie możliwości – jego maksymalne napięcie pomiarowe wynosi aż 2500 V. Diagnostykę izolacji wspomagają wykresy R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U), dostępne zarówno po, jak i w trakcie wykonywania pomiaru. Ponadto przyrząd wylicza współczynniki absorpcji oraz współczynniki temperaturowe. Dodatkowo Sonel MPI-536 umożliwia automatyczny pomiar rezystancji izolacji przewodów lub kabli 3-, 4- lub 5- żyłowych przy wykorzystaniu opcjonalnego adaptera AutoISO-2500.
Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowo-prądowych w trybie Auto, a także wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można również rozbudowywać o własne sekwencje.
Specjalista od rezystancji izolacji
- Pomiar rezystancji izolacji napięciem 2,5 kV
- Wizualizacja RISO w postaci wykresu
- Największy (7”) dotykowy panel na rynku – niezwykła ergonomia i łatwość obsługi
- Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
- Akumulator Li-Ion – dłuższe działanie miernika
- Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
- Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
- Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
- Szybka ścieżka od pomiarów do raportu – oszczędność czasu
Cechy
Miernik charakteryzuje się szerokimi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.
Przyrządem można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
- impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
- parametry wyłączników RCD,
- rezystancja izolacji,
- rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
- ciągłość połączeń ochronnych i wyrównawczych,
- natężenie oświetlenia,
- test kolejności faz,
- test kierunku obrotów silnika.
Kontrola bezpieczeństwa instalacji
Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:
- badanie wyłączników różnicowoprądowych w trybie Auto,
- autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe,
- wykorzystanie adaptera AutoISO-2500 do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.
Łatwość odczytu
Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800×480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.
Wbudowany system pomocy
W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.
Podwyższona odporność na warunki środowiskowe
Miernik świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP51. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz dotykowy poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.
Komunikacja i oprogramowanie
Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth*, Wi-Fi) można przenieść dane pomiarowe do komputera.
W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.
Program SONEL PE6
Najnowsza odsłona popularnego programu do tworzenia protokołów z pomiarów elektrycznych. PE6 upraszcza proces wykonywania dokumentacji. Maksymalnie skraca jego czas. Automatyzuje. Wszystko dzięki licznym wbudowanym mechanizmom, narzędziom i funkcjom.
Cechy programu:
» zgodność drukowanego protokołu z nową normami PN-HD 60364-6:2016-07, PN-HD 60364-4-41:2017-09
» współpraca z miernikami SONEL S.A.,
» drzewiasta struktura dokumentu,
» rozbudowane bazy zabezpieczeń i punktów pomiarowych,
» automatyczne obliczanie wartości wymaganych,
» automatyczna ocena wyników zmierzonych,
» harmonogram pomiarów,
» wstawianie zdjęć i rysunków do protokołów,
» drukowanie kontrolek pomiarowych oraz etykiet opisowych tablic,
» kalkulacja wykonanych pomiarów,
» drukowanie faktur,
» automatyczne wypełnianie protokołów serią danych.
Program wspomaga tworzenie dokumentacji po przeprowadzonych badaniach w zakresie kompleksowej kontroli punktów pomiarowych oraz:
» skuteczności samoczynnego wyłączenia (TN-S, TN-C, TN-C-S, TT, IT),
» parametrów wyłączników RCD,
» stanu izolacji obwodów (TN-S, TN-C, TN-C-S, TT, IT),
» stanu izolacji kabli elektrycznych,
» stanu instalacji odgromowej i uziemień,
» ciągłości przewodów,
» rezystancji izolacji silników zwartych i rozwartych,
» rezystancji styczników,
» rezystancji wyłączników,
» urządzeń transformatorowych.
Wymagania sprzętowe:
» System operacyjny: Windows 10
» Minimalna rozdzielczość: 1024×768
» Zalecana rozdzielczość: 1920×1080
