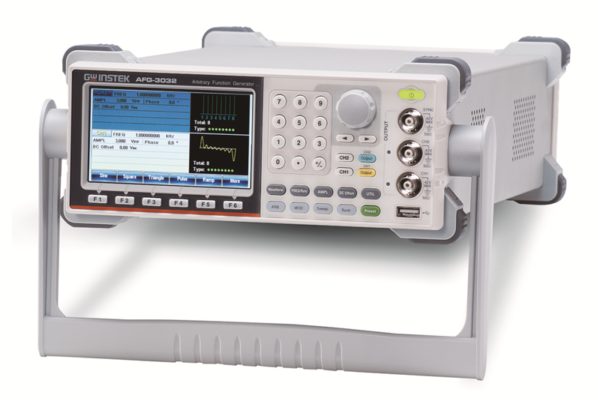

Generator arbitralny AFG-3022 2x20MHz AM/FM/PM/FSK/PWM/SUM

Opis produktu – Generator arbitralny AFG-3022 2x20MHz AM/FM/PM/FSK/PWM/SUM

Firma GW Instek wprowadza na rynek nową serię generatorów funkcji arbitralnych AFG-3000, obejmującą modele jednokanałowe i dwukanałowe o częstotliwości 20 MHz/30 MHz, przeznaczone do zastosowań przemysłowych, badawczych i edukacyjnych. Dzięki konstrukcji z izolowanym wyjściem wszystkie kanały wyjściowe są izolowane od uziemienia, co sprawia, że nadają się one do testowania obwodów bezpotencjałowych. Na przykład, podłączając AFG-3000 do napięcia stałego zasilacza, maksymalne kaskadowe napięcie wyjściowe AC-DC osiąga +42 V lub -42 V. Każdy kanał modeli dwukanałowych może działać niezależnie, a wiele urządzeń może funkcjonować jednocześnie bez konieczności uwzględniania odniesienia uziemienia. Zastosowania obejmują na przykład sterowanie zapłonem lub urządzenia transmisyjne w elektronice samochodowej. Seria charakteryzuje się częstotliwością próbkowania 250 MSa/s, 16-bitową rozdzielczością i 8-milionową głębokością pamięci do generowania przebiegów arbitralnych. Użytkownicy mogą nie tylko zapisywać edytowane przebiegi w pamięci w celu tworzenia przebiegów arbitralnych, ale także odtwarzać przebiegi za pomocą wbudowanej funkcji DSOLink generatora AFG-3000 w połączeniu z cyfrowym oscyloskopem z pamięcią firmy GW Instek.

Seria AFG-3000 obsługuje synchronizację fazową dla pracy wielokanałowej obejmującej do 6 urządzeń i 12 kanałów. Dostępne jest złącze wejściowe odniesienia, umożliwiające wykorzystanie zewnętrznej podstawy czasu 10 MHz do synchronizacji zegara wewnętrznego i zwiększenia dokładności częstotliwości wyjściowej. Seria obsługuje przemiatanie częstotliwości i amplitudy, które mogą również integrować inne funkcje, w tym liniowe/logarytmiczne, jednokierunkowe (piłokształtne)/dwukierunkowe (trójkątne), ciągłe/pojedyncze wyzwalanie/wyzwalanie bramkowane, aby spełnić różne wymagania aplikacji poprzez zastosowanie różnych metod przemiatania. Przemiatanie częstotliwości testuje charakterystykę częstotliwościową komponentów elektronicznych, takich jak filtry i wzmacniacze niskiej częstotliwości. Przesuw amplitudy symuluje testy wibracyjne (wymaga testeru wibracyjnego), a także przeprowadza testy starzenia różnych materiałów oraz testy liniowości wzmacniaczy niskoczęstotliwościowych.

Główne cechy serii AFG-3000 obejmują amplitudę wyjściową od 1 mVpp do 10 Vpp (przy obciążeniu 50 omów); zakres częstotliwości od 1 µHz do 20 MHz lub 30 MHz; rozdzielczość częstotliwości 1 uHz; oraz wbudowane sygnały sinusoidalne, prostokątne, impulsowe, trójkątne, rampowe, napięcie stałe, harmoniczne i szumy. Szerokość przebiegu, czas narastania i czas opadania przebiegu impulsowego można elastycznie regulować. Przebieg impulsowy, o cyklu pracy od 0,017% do 99,983%, może być stosowany jako sygnał wyzwalający. Użytkownicy mogą dowolnie edytować przebiegi za pomocą 65 wbudowanych przebiegów funkcyjnych. Seria obsługuje modulację AM/FM/PM/FSK/PWM, przemiatanie częstotliwości, przemiatanie amplitudy i impulsy, aby spełnić wymagania zastosowań przemysłowych. Modele dwukanałowe zapewniają modulację SUM, sprzężenie, śledzenie i fazę, aby spełnić wymagania testowe dotyczące sygnału różnicowego, kontroli fazy i zniekształceń wzmacniacza. Wbudowany generator sygnału 8. harmonicznej symuluje sygnał harmoniczny zasilaczy impulsowych, a także testuje charakterystykę filtrów mocy EMI. Seria AFG-3000 oferuje bezpłatne oprogramowanie do edycji dowolnych przebiegów (AWES), które pozwala użytkownikom na szybką edycję przebiegów na podstawie wbudowanych diagramów w celu wykonania pomiarów.
Seria AFG-3000 obejmuje cztery modele. Numery modeli i liczba kanałów są następujące:

• Projekt obwodu zapewniający izolację uziemienia między zaciskiem wyjściowym/wejściowym, obudową urządzenia a dwoma kanałami Wielokanałowa praca z synchronizacją fazową
• Generator sygnałów harmonicznych
• Generator impulsów
• Różnorodne opcje wyboru przebiegu wyjściowego
• Funkcja modulacji
• Funkcja impulsów seryjnych
• Funkcja przemiatania
• Elastyczna edycja przebiegów dowolnych
• Funkcje skorelowane wyjść dwukanałowych
