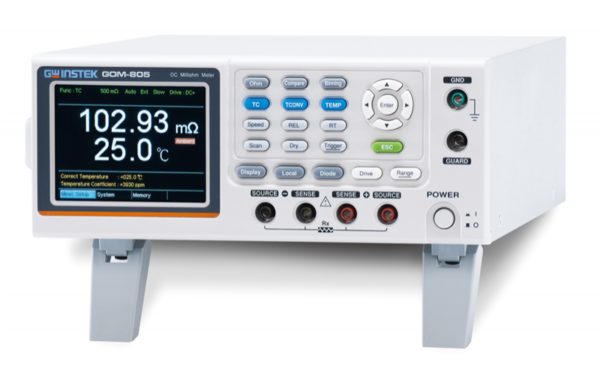

GW Instek wprowadza na rynek nową serię mierników miliomów prądu stałego ? GOM-804/805, wyposażone w 3,5-calowy wyświetlacz TFT, wyświetlacz pomiarowy o maksymalnej rozdzielczości 50 000 liczb, szybką częstotliwość próbkowania wynoszącą 60 odczytów na sekundę, optymalną dokładność pomiaru 0,05%, czteroprzewodową metodę pomiaru, a także funkcję pomiaru temperatury i kompensacji temperaturowej, aby sprostać wymaganiom zastosowań związanych z pomiarem niskich rezystancji. Model GOM-805 posiada również różne tryby pracy oraz obwód suchy do pomiarów rezystancji styku. Dodatkowe funkcje, w tym 20 zestawów pamięci ustawień panelowych oraz wiele zewnętrznych interfejsów sterujących, takich jak RS-232C, USB, Handler/Scan/EXT IO lub GPIB (opcja), znacznie zwiększają wygodę użytkowania miliomometrów GOM-804/805 w praktycznych zastosowaniach.
Modele GOM-804/805 wykorzystują 3,5-calowy kolorowy wyświetlacz LCD, aby zwiększyć przejrzystość wyników pomiarów oraz wyświetlać powiązane kryteria ustawień, co znacznie podnosi kompletność informacji testowych. Ponadto modele GOM-804/805, charakteryzujące się optymalną dokładnością 0,05%, zwiększają prędkość pomiaru do 60 próbek na sekundę i zachowują wyświetlanie pięciu cyfr zamiast czterech, niezależnie od wybranego zakresu prędkości. Co więcej, niezależne klawisze funkcyjne i klawisze kierunkowe zwiększają wygodę obsługi, umożliwiając użytkownikom wykonywanie zadań pomiarowych w intuicyjny i szybki sposób.
GOM-805 oferuje tryb obwodu suchego oraz różne tryby zasilania (DC+, DC-, impulsowy, PWM) do zastosowań pomiarowych na różnych materiałach. Tryb wyjścia prądu impulsowego jest odpowiedni do przewodników z różnych materiałów, a ten tryb wyjścia ma na celu zmniejszenie wpływu termicznej siły elektromotorycznej, która jest spowodowana różnicą potencjałów elektrycznych generowaną przez różne przewodniki działające w różnych temperaturach podczas wykonywania pomiarów niskiej rezystancji. Tryby wyjściowe DC+ i DC- najlepiej nadają się do pomiarów elementów indukcyjnych. Tryb wyjściowy PWM, idealny dla materiałów wrażliwych na zmiany temperatury, pozwala uniknąć wahań wartości rezystancji spowodowanych przeciążeniem podczas długotrwałego pomiaru prądu. Podczas zasilania DC+, DC- i impulsowego obwód suchy może również z nimi współpracować. Obwód suchy może ograniczyć przyłożone napięcie poniżej napięcia w obwodzie otwartym wynoszącego 20 mV, aby uniknąć przepięcia występującego na obu końcach elementów. Przepięcie uszkodzi powłokę tlenkową i cienką warstwę powierzchni styku, w wyniku czego ważność pomiaru zostanie zniweczona. Jednym z przykładowych zastosowań jest pomiar rezystancji styku złącza.
W odniesieniu do podłączenia sterowania zewnętrznego, GOM-804/805 zapewniają 25-pinowy interfejs D-sub do realizacji, zgodnie z funkcjonalnością, trybów Handler, Scan lub EXT IO, odpowiednio do podłączenia do maszyny sortującej; podłączenia do zewnętrznego przełącznika włącz/wyłącz oraz bezpośredniego sterowania wyzwalaczem zewnętrznym. W celu spełnienia wymagań dotyczących zdalnego sterowania i pobierania wyników pomiarów, modele GOM-804/805 oferują również różne opcje interfejsów, takie jak RS-232C, USB i GPIB (interfejs GOM-804 (opcja)/GOM-805 (standard)). Ponadto polecenia sterujące są kompatybilne z modelem GOM-802, co pozwala zaoszczędzić czas przy dostosowywaniu programów podczas przechodzenia ze starego modelu na nowy.
Podsumowując, GOM-804 stanowi ewolucję platformy GOM-802, oferując bardziej zaawansowane funkcje i parametry techniczne, w tym liczbę cyfr na wyświetlaczu, szybkość pomiaru oraz standardowe interfejsy (RS-232C/USB). Oprócz wszystkich możliwości GOM-804, GOM-805 wzbogaca się o nowe funkcje pomiarowe (obwód suchy i różne tryby napędu), aby sprostać wymaganiom szerszego zakresu zastosowań w pomiarach niskiej rezystancji.
Jeśli chodzi o podstawowe funkcje i specyfikacje, GOM-804/805 mogą całkowicie zastąpić dotychczasowy model GOM-802. Wszystkie funkcje GOM-802 można znaleźć w GOM-804/805, w tym zakres pomiaru rezystancji, prąd testowy 1 A (maksymalny), metodę pomiaru czteroprzewodowego, sondę temperatury (opcja, model akcesoriów: PT-100) do pomiaru temperatury i pomiaru kompensacji temperatury itp. Polecenia programowania są również kompatybilne z poleceniami GOM-802. Krótko mówiąc, zupełnie nowe modele GOM-804/805 nie tylko zapewniają lepszy interfejs wyświetlacza i szybki pomiar (60 odczytów na sekundę), ale są również wyposażone w standardowy interfejs komunikacyjny (urządzenie RS-232C/USB), co ułatwia użytkownikom szybkie wykonywanie zadań pomiarowych. Ponadto zmiana modelu nie stanowi żadnego problemu.
GOM-804/805 posiada dwa tryby prędkości pomiaru: szybki, osiągający 60 odczytów na sekundę, oraz wolny, 10 odczytów na sekundę. Jest to znacząca zmiana w stosunku do przeszłości, kiedy to użytkownicy musieli wybierać między prędkością a rozdzielczością wyświetlacza. W modelach GOM-804/805 wybór prędkości nie wpływa na rozdzielczość i zapewnia zachowanie maksymalnej liczby cyfr na wyświetlaczu. Innymi słowy, zmiana prędkości nie wpłynie na rozdzielczość odczytu, a liczba cyfr na wyświetlaczu pozostanie taka sama.
Obwód suchy służy do ograniczenia napięcia i prądu testowego do określonych poziomów, które nie spowodują fizycznych lub elektrycznych zmian w obwodzie w punktach styku, a jego najczęstszym zastosowaniem jest pomiar rezystancji styku złącza. Zgodnie z normą MIL-STD-1344, metoda 3002-1 dotycząca rezystancji styku przy niskim poziomie sygnału, testy muszą być przeprowadzane przy maksymalnym napięciu w obwodzie otwartym wynoszącym 20 mV (lub niższym) oraz prądzie zwarciowym wynoszącym 100 mA (lub niższym), aby uniknąć przepięcia na obu końcach elementów. Przepięcie spowoduje uszkodzenie powłoki tlenkowej i cienkiej warstwy powierzchni styku, co w konsekwencji uniemożliwi uzyskanie miarodajnych wyników pomiaru. GOM-805 oferuje trzy poziomy (500 mΩ: 100 mA / 5 Ω: 10 mA / 50 Ω: 1 mA) w celu ograniczenia napięcia w obwodzie otwartym do 20 mV, umożliwiając przeprowadzenie testów w obwodzie suchym.
GOM-805 oferuje różne tryby wyjściowe prądu, aby zaspokoić zróżnicowane i dokładne zastosowania pomiarów niskiej rezystancji. Na przykład w przypadku przewodników wykonanych z różnych materiałów można zastosować tryb wyjściowy prądu impulsowego, aby zredukować wpływ termicznej siły elektromotorycznej, spowodowanej różnicami temperatur w przewodnikach. Tryb wyjściowy PWM, idealny dla materiałów wrażliwych na zmiany temperatury, pozwala uniknąć zmienności wartości rezystancji spowodowanej przeciążeniem podczas długotrwałego pomiaru dużych prądów.
Tryby wyjściowe DC+ i DC- najlepiej nadają się do pomiarów elementów indukcyjnych.
Jeśli chodzi o podłączenie sterowania zewnętrznego, GOM-804/805 oferują 25-pinowy interfejs D-sub do realizacji, w zależności od funkcji, trybu Handler, Scan lub EXT IO w celu podłączenia do sortownicy; podłączenia do zewnętrznego przełącznika włącz/wyłącz oraz bezpośredniego sterowania wyzwalaczem zewnętrznym. W celu spełnienia wymagań dotyczących zdalnego sterowania i pobierania wyników pomiarów, modele GOM-804/805 oferują również różne opcje interfejsów, takie jak RS-232C, USB oraz GPIB (interfejs GOM-804 (opcja)/GOM-805 (standard)).
Polecenia GOM-804/805 są kompatybilne z poleceniami GOM-802, co pozwala użytkownikom na zmianę sprzętu przy prostych ustawieniach. Dostosowanie istniejących programów nie wiąże się z żadnymi kosztami, a przejście ze starego modelu na nowy nie spowoduje opóźnień w produkcji.
