Model do certyfikacji instalacji elektrycznej – hydraulik / instalator ogrzewania Habilit3

Opis produktu – Model do certyfikacji instalacji elektrycznej – hydraulik / instalator ogrzewania Habilit3

Opis ogólny

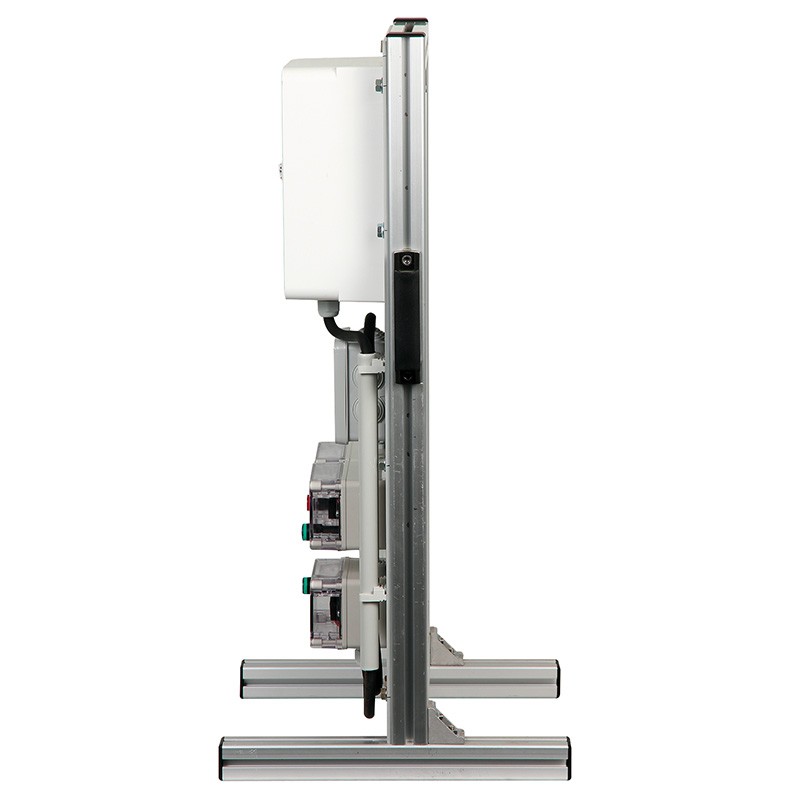

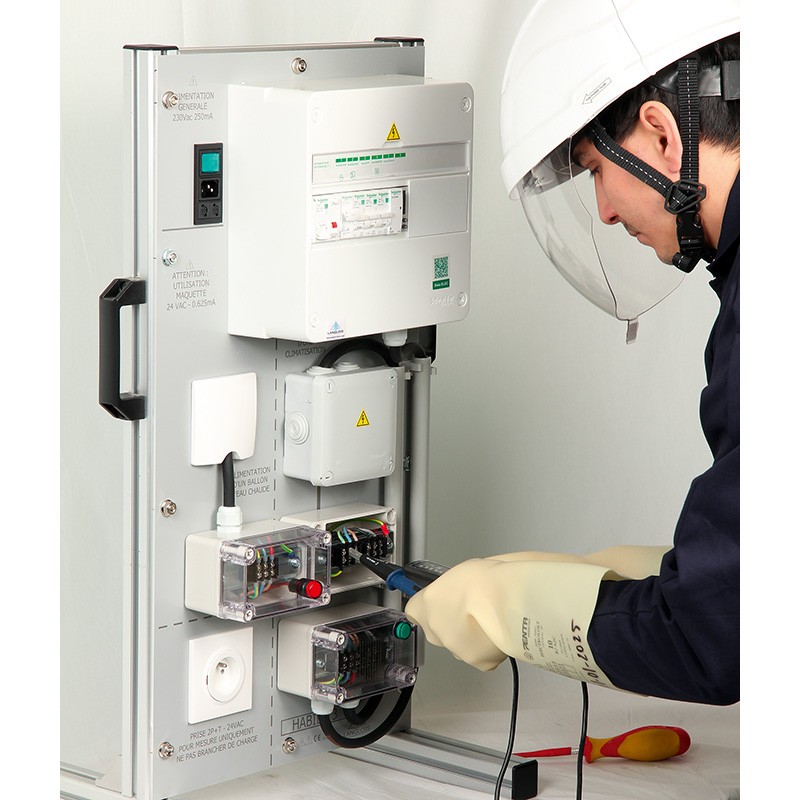

Przenośna makieta służąca do praktycznego przygotowania do uprawnień w zakresie zagrożeń elektrycznych (B0/BE/BS), w środowisku typu MIESZKANIE/DOM. Treść dydaktyczna oparta jest na przepisach francuskiej normy dotyczącej zapobiegania zagrożeniom elektrycznym. Napięcie robocze 24 V AC, zabezpieczone bezpiecznikami, zapewnia całkowicie bezpieczne użytkowanie makiety. Oznaczenia identyfikacyjne elementów oraz pozostałe dane techniczne są nadrukowane sitodrukiem na płytach PVC.

Cele edukacyjne

• Wykorzystanie w praktyce wiedzy, zasad i metod niezbędnych do certyfikacji uprawnień w zakresie zagrożeń elektrycznych
• Wykonywanie prac praktycznych związanych z uprawnieniami elektrycznymi B0 / BE / BS
• Wykonywanie czynności wyłączania spod napięcia (konsygnacji) urządzeń elektrycznych (klimatyzator, bojler elektryczny, gniazdko)
• Wykonywanie pomiarów za pomocą multimetru (nie wchodzi w skład zestawu)

Dostarczana z pracami praktycznymi

Prace praktyczne dostarczone w zestawie

• Przypomnienie zasad dotyczących uprawnień elektrycznych
• Wyłączenie spod napięcia wyłącznika i bezpiecznika
• Wypełnianie dokumentów konsygnacji i uprawnień
• Sprawdzenie poprawności stosowania środków ochrony indywidualnej (ŚOI)
• Pomiar napięcia i test ciągłości obwodu za pomocą multimetru (nie wchodzi w skład zestawu)

Przykłady możliwych do wykonania interwencji

• Wyłączenie spod napięcia i konsygnacja
• Wymiana bezpiecznika niskiego napięcia (BT)
• Podłączenie listwy zaciskowej bojlera elektrycznego
• Demontaż i ponowny montaż gniazdka elektrycznego
• Podłączenie listwy zaciskowej jednostki wewnętrznej klimatyzatora
• Podłączenie listwy zaciskowej jednostki zewnętrznej klimatyzatora
• Ponowne załączenie zabezpieczenia na polecenie

Wyposażenie (zawartość zestawu)

• 1 tablica modułowa zawierająca różne zabezpieczenia elektryczne
• 1 moduł gniazda zasilającego makietę 230 VAC / 50 Hz 2P+T (kabel w zestawie)
• 1 wyłącznik różnicowoprądowy główny instalacji 40A–30mA typu domowego
• 1 obwód elektrycznego bojlera z wodą, złożony z wyłącznika automatycznego 16A dla obwodu mocy i wyłącznika 2A dla obwodu sterowania. Obwód sterowania zawiera zegar tygodniowy sterujący cewką stycznika modułowego. Obwód mocy zawiera stycznik modułowy oraz nadrukowany panel przedstawiający bojler z listwą zaciskową i lampką kontrolną obecności napięcia
• 1 obwód gniazdka złożony z podstawy bezpiecznikowej 16A, puszki podtynkowej i gniazdka
• 1 obwód zespołu klimatyzatora złożony z puszki rozgałęźnej oraz 2 nadrukowanych interfejsów z listwą zaciskową i lampką kontrolną obecności napięcia — jeden reprezentujący jednostkę wewnętrzną, drugi jednostkę zewnętrzną. Obwód zabezpieczony wyłącznikiem automatycznym 20A
• 1 blokada (zabezpieczenie) + 1 kłódka + 1 plakietka sygnalizacyjna blokady („URZĄDZENIE ZABLOKOWANE — ZAKAZ URUCHAMIANIA”)
• 1 zeszyt/karnet zaświadczeń o wyłączeniu spod napięcia i zakończeniu prac

Cechy techniczne

• Wymiary: L430 x P405 x wys. 745 mm
• Waga: 12 kg
• Gwarancja: 2 lata
