Name: Model systemu chłodniczego (chłodzenie i zamrażanie)
Brand: Bedo

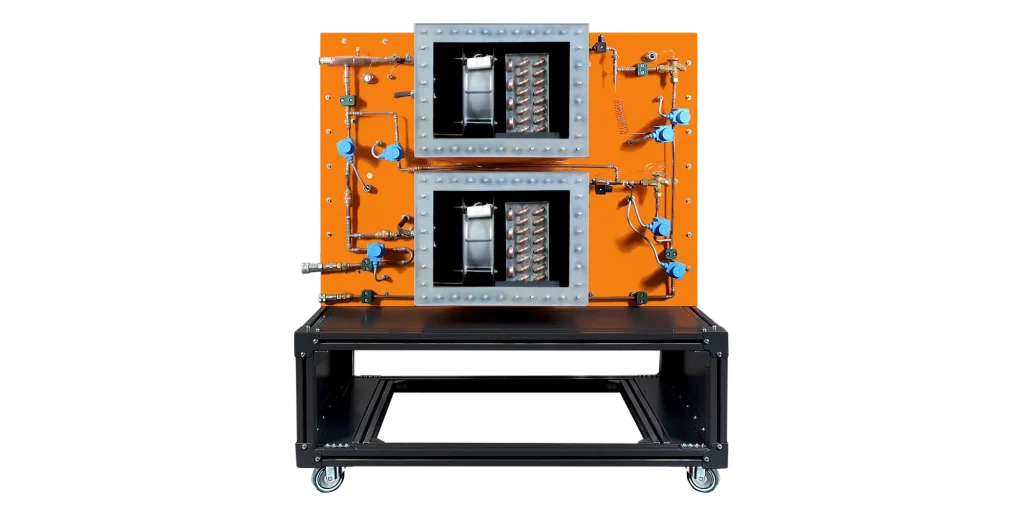

Model układu chłodniczego ze stopniem chłodzenia i zamrażania (AR-004) jest częścią systemu szkoleniowego z zakresu chłodnictwa i klimatyzacji. W połączeniu z jednostką bazową uzyskuje się model operacyjny układu chłodniczego ze stopniem chłodzenia i zamrażania. Model jest podłączany do jednostki bazowej, zabezpieczany za pomocą elementów mocujących i łączony z wężami czynnika chłodniczego, aby stać się kompletnym obiegiem chłodniczym i zamrażającym.

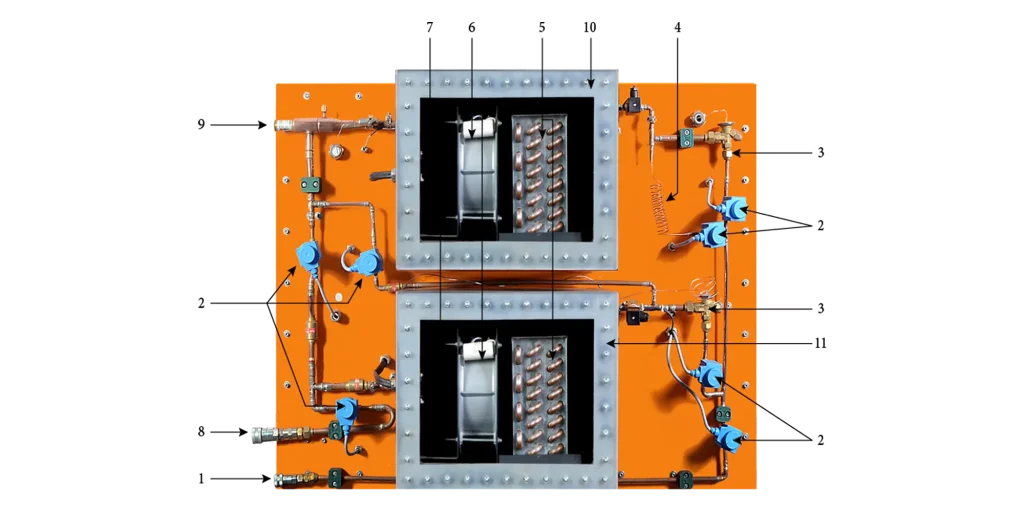

1 Szybkozłącze wlotowe 2 Zawory elektromagnetyczne 3 Termostatyczny zawór rozprężny 4 Rurka kapilarna 5 Parownik 6 Wentylator 7 Grzałka 8 Szybkozłącze wylotowe 9 Regulator ciśnienia parowania 10 Górna komora chłodnicza 11 Dolna komora chłodnicza

Dane techniczne

Zawór elektromagnetyczny
- Zakres temperatur otoczenia [°C] [Max]: 80 °C.
- Zakres temperatur otoczenia [°C] [Min]: – 40 °C.
- Częstotliwość [Hz]: 50/60 Hz.
- Zużycie energii: 12 W.
- Wilgotność względna [% RH] [Max]: 100 %.
- Wilgotność względna [% RH] [Min]: 0 %.
- Napięcie zasilania: 220 V.
Zawór rozprężny
- Materiał korpusu: Mosiądz
- Długość rurki kapilarnej [in]: 59 in
- Długość rurki kapilarnej [mm]: 1500 mm
- Ustawienie fabryczne (FS) [°C]: 6 °C
- Kierunek przepływu: Pojedynczy przepływ
- Maks. Ciśnienie robocze [bar]: 34 bar
- Statyczne przegrzanie (SS) [°C]: 4 °C
- Statyczne przegrzanie (SS) [°F]: 7,2 °F
- Zakres temperatur [°C] [maks]: 10 °C
- Moc grzałki elektrycznej: 250 W
Czujnik temperatury: pt100.
- Zakres pomiarowy: -40 do 150°C.

Zakres dostawy

Model systemu chłodniczego (chłodzenie i zamrażanie) (AR – 004)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI-01)

Wymagania eksploatacyjne

Moduł bazowy systemu chłodzenia i klimatyzacji (RA-001)

Szczegóły techniczne

Model systemu chłodzenia z komorą chłodzenia i zamrażania jest przeznaczony do podłączenia do modułu bazowego systemu chłodzenia (brak w zestawie) w celu symulacji prawdziwej lodówki z komorą zamrażania.
Model lodówki składa się z zaworów wlotowych i wylotowych, zaworów elektromagnetycznych, dwóch zaworów rozprężnych, dwóch rur kapilarnych, dwóch komór chłodniczych i regulatora ciśnienia.
Każda komora chłodnicza zawiera: parownik z wentylatorem (do recyrkulacji powietrza) i grzałkę do generowania obciążenia chłodniczego.
Komory chłodnicze i mrożące są wyposażone w przezroczysty front.
Urządzenie jest wyposażone w regulowany regulator ciśnienia parowania.
Elementy rozprężne są wybierane za pomocą zaworów elektromagnetycznych jako zawór rozprężny lub rurka kapilarna.
Tryby pracy systemu są konfigurowane za pomocą 7 zaworów elektromagnetycznych.
Czujniki są używane do rejestrowania temperatury i ciśnienia w różnych punktach pomiarowych.
Model jest podłączony do jednostki bazowej elektrycznie za pomocą kabli danych i hydraulicznie za pomocą węży czynnika chłodniczego.
Po podłączeniu dwóch jednostek, oprogramowanie jednostki bazowej chłodnictwa może obsługiwać zawory elektromagnetyczne, wentylator, nagrzewnicę i symulację błędów
Oprogramowanie, w którym można zmierzyć wartości czujników i obserwować je

Eksperymenty

Eksperyment operacyjny
Eksperymenty z symulacją ustawień domyślnych
- Zatkana rura tłoczna sprężarki
- Zatkana rura wlotowa sprężarki
- Usterka wentylatora skraplaczaZawór rozprężny Usterka wentylatora
- Usterka zaworu rozprężnego w górnym parowniku
- Usterka rurki kapilarnej
- Usterka górnego parownika
- Usterka wentylatora górnego parownika
