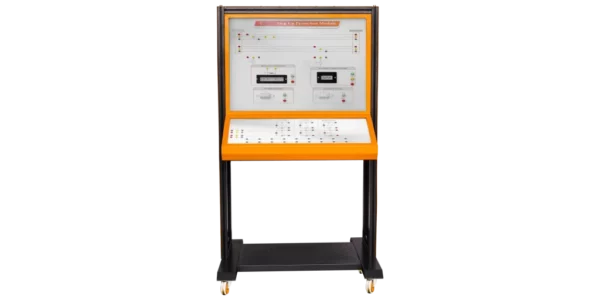

Name: Moduł ochrony podstacji Step-up
Brand: Bedo

Opis produktu – Moduł ochrony podstacji Step-up

W projektowaniu systemów elektroenergetycznych standardowe numery urządzeń ANSI/IEEE oznaczają funkcje obsługiwane przez urządzenie ochronne, takie jak przekaźnik lub wyłącznik automatyczny. Tego typu urządzenia chronią systemy i komponenty elektryczne przed uszkodzeniem w przypadku wystąpienia niepożądanego zdarzenia, takiego jak awaria elektryczna. Numery urządzeń służą do identyfikacji ich funkcji. Moduł ten jest wykorzystywany do zapewnienia ochrony modułu Step Up / Synchronization Substation Module i zapoznania uczestników szkolenia ze sposobem korzystania z różnych przekaźników zabezpieczających i ich połączeń.

Dane techniczne

Zabezpieczenie przed ujemną sekwencją / niezrównoważonym prądem liniowym (ANSI Standard: 46)
- Trójfazowy przekaźnik zabezpieczający stale monitoruje trójfazowy prąd przemienny poprzez przekładniki prądowe, wyzwalając się w przypadku niezrównoważonego obciążenia.
- Przekaźnik wyjściowy wyzwala się, gdy monitorowany prąd jest poza limitem ustawionym przez użytkownika, a dioda LED przestaje świecić, wskazując stan błędu.
- Przekaźnik ma również wbudowane opóźnienie czasowe, używane w celu uniknięcia uciążliwego wyzwalania.
- Przekaźnik wyjściowy jest ustawiony tak, aby odłączał napięcie w stanie niezrównoważenia, zapewniając, że przekaźnik zabezpieczający jest bezpieczny w razie awarii.
- Przekaźnik wymaga dodatkowego zasilania do działania.
- Punkt zadziałania w stanie niezrównoważenia jest regulowany w zakresie od 3% do 20% prądu znamionowego
- Punkt nastawy jest regulowany za pomocą przedniego pokrętła.
- Opóźnienie czasowe jest regulowane w zakresie od 0,1 do 10 sekund
- Wyjście przekaźnikowe: Pojedynczy styk przełączny
- Obciążalność styku: 250V AC, 5A (rezystancyjny)
Zabezpieczenie transformatora przed przeciążeniem (ANSI Standard: 49)
- Różnicowy termiczny przekaźnik przeciążeniowy
- Wrażliwy na zanik fazy
- Tryb resetowania może być ręczny lub automatyczny.
- Przycisk do symulacji zadziałania przekaźnika
- Przycisk do „Stop” i ręcznego Resetu
- Flaga zadziałania wskazująca zadziałanie przekaźnika przeciążeniowego.
- Dane napięcie robocze: 0…400V AC
- Zakres regulacji zabezpieczenia termicznego: 1,6A…2,5A AC
- Czułość na zanik fazy Prąd zadziałania: 130% „In” na dwóch fazach, ostatnia faza przy prądzie 0 lub 30% „In” na jednej fazie, pozostałe przy „In”.
- Styk pomocniczy: 1 NO + 1 NC
- Próg zadziałania: (1,14 +/- 0,06) x In
Niekierunkowe zabezpieczenie nadprądowe definiowalne czasowo (ANSI Standard: 51P)
- zabezpieczenie generatorów przed prądami przetężeniowymi .
- Przekaźnik mierzy najwyższy z prądów 3-fazowych, zapewniając pomiar RMS przy prądach sinusoidalnych.
- Pomiar opiera się na średnich wartościach mierzonego prądu.
- Wartości zadane są ustawiane z przodu przekaźników za pomocą potencjometrów.
- Jeśli prąd przekroczy wartość zadaną, wyjście jest aktywowane.
- Jeśli zostanie przekroczony, generowany jest sygnał błędu, a powiązana żółta dioda LED świeci się.
- Pomiar prądów 3-fazowych
- Wskazanie błędu diodą LED
- Wyłączenie sterowane timerem
- Wskazanie aktywowanego przekaźnika diodą LED
- Po przekroczeniu wartości zadanej uruchamia się timer, który będzie działał tak długo, jak długo będzie występował błąd.
- Jeśli błąd zniknie, timer jest resetowany. Po wygaśnięciu timera, styk jest aktywowany, a powiązana czerwona dioda LED świeci.
- Ustawienie nadprądowe: 0,5 do 1,5 × In
- Czas opóźnienia zadziałania dla przetężenia: 0 do 20sek
- Liczba styków: Pojedynczy przełącznik na typ przekaźnika
- Parametry znamionowe styków: 250 V AC/24 V DC, 8 A (200 000 przełączeń przy obciążeniu rezystancyjnym)
Zabezpieczenie nadprądowe ziemnozwarciowe (ANSI Standard: 51TN)
- Przekaźnik ziemnozwarciowy stojana chroni operatorów agregatów przed porażeniem prądem elektrycznym w przypadku zwarcia doziemnego stojana generatora.
- Przekaźnik chroni również przed utratą wzbudzenia w przypadku zwarcia doziemnego w stojanie.
- Chroni źródło napięcia i sieci obciążenia przed zwarciem doziemnym w układzie uziemienia stałego lub układzie TN o niskiej rezystancji.
- Przekaźnik mierzy upływ lub zwarcie z jednej lub więcej faz do ziemi.
- W celu uzyskania krótkiego czasu reakcji na stan awarii, pomiar opiera się na wartościach szczytowych.
- Zabezpieczenie prądu ziemnozwarciowego uzyskuje się poprzez podłączenie zewnętrznego przekładnika prądowego w punkcie gwiazdowym chronionego źródła napięcia.
- Aby zapobiec awariom spowodowanym trzecią harmoniczną, przekaźnik jest wyposażony w specjalny filtr odcinający częstotliwości wyższe niż 50/60 Hz.
- Wartości zadane dla prądów doziemnych są ustawiane z przodu przekaźnika za pomocą potencjometrów.
- W przypadku przekroczenia, generowany jest sygnał błędu, a powiązana żółta dioda LED świeci.
- Przekaźnik jest wyposażony w dwa wyjścia ze stykami normalnie zasilanymi lub normalnie odłączanymi w zależności od dostarczonego zasilania pomocniczego.
- Zabezpieczenie ziemnozwarciowe na dwóch poziomach (zabezpieczenie ziemnozwarciowe chwilowe i czasowe)
- Wbudowany filtr 3. harmonicznej
- Wskazanie LED stanu awarii
- Wyzwolenie sterowane zegarem
- Wskazanie LED aktywowanego przekaźnika
- Ustawienie prądu upływu: 2…20% In
- Czas opóźnienia zadziałania dla prądu upływu: 0 do 20sek
- Ustawienie prądu zwarcia doziemnego:10. ..100% In
- Czas opóźnienia zadziałania dla prądu zwarciowego: 0 do 1sek
- Styk przekaźnika: 1 przełącznik na typ przekaźnika
- Napięcie znamionowe styku: Maks. 250V AC, 8A
Przekaźnik ochrony przed przepięciem fazowym (ANSI Standard: 59P)
- Ciągle monitoruje trójfazowe napięcie wyjściowe generatora synchronicznego, aby ostrzec przed stanem przepięcia, aby ostrzec przed stanem nadmiernego wzbudzenia
- Jeśli zmierzone napięcie przesunie się powyżej ustawionego limitu, styki przekaźnika przełączą się po upływie wybranego „opóźnienia wyłączenia”, wysyłając sygnał alarmowy lub inicjujący.
- Jeśli zmierzone napięcie spadnie poniżej progu (punktu nastawy), styki przekaźnika powrócą do pierwotnego stanu dopiero po upływie czasu resetowania („Delay-ON”).
- Może być używany w sieci 3-przewodowej i 4-przewodowej
- Użytkownik może dostosować punkt zadziałania (punkt nastawy) i ustawienia opóźnienia czasowego.
- Regulacja punktu nastawy dla przepięcia mieści się w zakresie 25%
- Jak tylko monitorowany sygnał wyjdzie poza limit punktu nastawy, aktywowane jest opóźnienie czasowe, po którym nastąpi wyzwolenie. Opóźnienie czasowe zapobiega wyzwoleniu przekaźnika przez określony czas, aby zapobiec uciążliwym wyzwoleniom.
- Przekaźnik jest automatycznie resetowany, gdy monitorowane napięcie spadnie poniżej wartości zadanej.
- Regulowane opóźnienie wyłączenia: 0.1 …20sec
- Adjustable reset-delay: 0.1…20sec
- Regulowany zakres wyzwalania przepięcia: 105% …130% (odpowiadające 410V…510V AC)
- Wskaźniki LED aktywacji przekaźnika podczas stanu przepięcia
- Wyjście przekaźnikowe: Pojedynczy styk przełączny
- Obciążalność styku: 250V AC, 8A
Zabezpieczenie przed zwarciem międzyfazowym (ANSI Standard: 87T)
- Zabezpiecza generator synchroniczny przed prądami upływowymi w uzwojeniach generatora.
- Przekaźnik porównuje prąd różnicowy każdej z trzech faz, zapewniając pomiar RMS przy prądach sinusoidalnych.
- Prądy różnicowe uzyskuje się poprzez równoległe podłączenie zewnętrznych przekładników prądowych dla każdego uzwojenia z odwrotną polaryzacją.
- Pomiar nie jest stabilizowany, co oznacza, że styk przekaźnika jest aktywowany w celu odłączenia nadzorowanej jednostki, gdy prąd różnicowy poszczególnych faz przekroczy wartość zadaną, niezależnie od ich natężenia.
- Trzy prądy różnicowe są mierzone przez przekaźnik i wybierany jest najwyższy z nich. Trzy prądy różnicowe są mierzone przez przekaźnik i wybierany jest najwyższy z nich. Jeśli przekroczy on wartość zadaną, aktywowane jest wyjście.
- Wartość zadana jest ustawiana z przodu przekaźnika za pomocą potencjometru. Jeśli zostanie ona przekroczona, zaświeci się dioda LED błędu, jednak styki nie zostaną jeszcze zasilone.
- Po przekroczeniu punktu nastawy, jeśli ustawiono opóźnienie, uruchomi się jego timer i będzie działał tak długo, jak długo będzie występował stan błędu. Jeśli usterka zniknie, timer zostanie zresetowany.
- Po wygaśnięciu timera styk jest aktywowany, a powiązany wskaźnik LED przekaźnika świeci.
- Ustawienie prądu różnicowego: 0,04 do 0,4 × In
- Ustawienie opóźnienia zadziałania: 0 do 1sec
- Maksymalny prąd wejściowy: 4x In
- Wyjście przekaźnikowe: 2x styki przełączne
- Styk znamionowy: 250V AC, 8A
Zabezpieczenie przed zbyt niską częstotliwością (norma ANSI: 81U)
- Zabezpieczenia częstotliwościowe oferują regulowany przez użytkownika punkt wyzwalania częstotliwości (punkt nastawy)
- Zakres regulacji punktu nastawy jest wyśrodkowany wokół nominalnej częstotliwości systemu 50Hz lub 60Hz.
- Jeśli zmierzona częstotliwość wykracza poza limit punktu nastawy, przekaźnik zadziała, dając sygnał alarmowy lub inicjujący.
- Urządzenie pobiera energię roboczą z wejść pomiarowych. Nie jest wymagane oddzielne zasilanie
- Kiedy monitorowana częstotliwość spadnie poniżej wartości zadanej, przekaźnik zostanie zasilony, a wskaźnik LED zaświeci się, wskazując stan wyzwolenia.
- Działanie wyzwalające można opóźnić za pomocą regulowanego pokrętła opóźnienia
- Przekaźnik zostanie automatycznie zresetowany, gdy monitorowana częstotliwość przekroczy wartość zadaną
- Po zresetowaniu przekaźnika monitorującego dioda LED zgaśnie, a styki przekaźnika zostaną odłączone od zasilania.
- Napięcie robocze (monitorowane): 220-240 V AC
- Regulowany zakres opóźnienia włączenia zasilania: 1…10sec
- Regulowany zakres opóźnienia zadziałania: 1…10sec
- Wyjście przekaźnikowe: Pojedynczy styk przełączny
- Napięcie znamionowe styku: 250V AC, 8A
- Ustawienie częstotliwości: 40 do 60 Hz

Zakres dostawy

Moduł ochrony podstacji (PS – 003)

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Zabezpieczenie przed ujemną sekwencją/niezrównoważonym prądem liniowym (norma ANSI: 46)
Zabezpieczenie przed prądem rozruchowym i przeciążeniem transformatora (norma ANSI: 49)
Niekierunkowe zabezpieczenie nadprądowe o określonym czasie (ANSI Standard: 51P)
Zabezpieczenie nadprądowe o określonym czasie zwarcia doziemnego (ANSI Standard: 51TN)
Zabezpieczenie przed przepięciem fazowym (ANSI Standard: 59P)
Zabezpieczenie przed zwarciem międzyfazowym (ANSI Standard: 87T)
Zabezpieczenie przed zbyt niską częstotliwością (ANSI Standard: 81U)

Doświadczenia

Ustawienie prądu rozruchowego magnesowania transformatora
Zabezpieczenie przed zwarciem międzyfazowym trójfazowego transformatora mocy
Zabezpieczenie przed zwarciem doziemnym trójfazowego transformatora mocy

Wymagania eksploatacyjne

Moduł podstacji Step-UP (PS – 001. 3)

Aparatura Laboratoryjna

Automatyka i elektryczna aparatura łączeniowa

Elektryczna aparatura pomiarowa

Drogownictwo, budownictwo i geotechnika

Zestawy edukacyjne – stoły elektrotechniczne

Moduł ochrony podstacji Step-up

Opis produktu – Moduł ochrony podstacji Step-up

Specyfikacja – Moduł ochrony podstacji Step-up

Dane techniczne

Zakres dostawy

Opcje

Szczegóły techniczne

Wyposażenie opcjonalne – Moduł ochrony podstacji Step-up

Doświadczenia

Wymagania eksploatacyjne
