Modułowe stanowiska montażowe QUICK-ELEC

Opis produktu – Modułowe stanowiska montażowe QUICK-ELEC

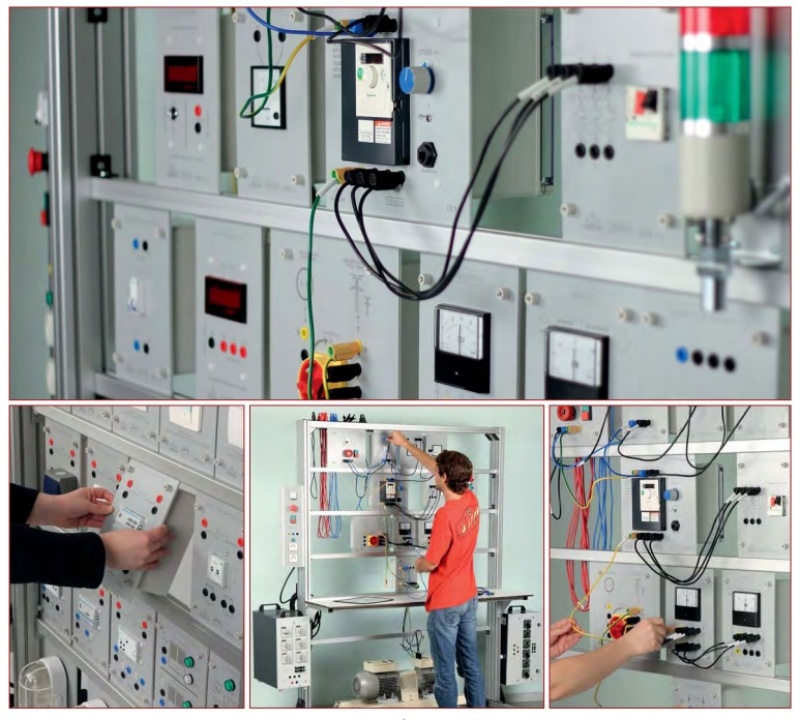

Głównym elementem stanowiska jest panel montażowy. Każde stanowisko w jednej z trzech podstawowych wersji można uzupełniać o wymienne tablice przygotowane przez producenta. Pełną listę dostępnych rozwiązań znajdą Państwo w kategorii: Modułowe systemy edukacyjne Quick-Elec

3 panele montażowe:

MODULO-1

• To rama na kółkach umożliwiająca montaż do 20 modułów.
• Wymiary: wysokość 1620 mm, szerokość 940 mm, głębokość 500 mm
• Panel zasilania + stojak do przewodów

MODULO-2

• To rama na kółkach umożliwiająca montaż do 40 modułów.
• Drewniana półka 1500×350 mm, łatwa regulacja wysokości
• Wymiary: wysokość 1620 mm, szerokość 2040 mm, głębokość 650 mm
• Panel zasilania + stojak do przewodów

MODULO-3

• Rama do zamocowania na stole (stół nie jest częścią zestawu) z możliwością instalacji 24 modułów
• Wymiary: wysokość 1100 mm, szerokość 1500 mm, głębokość 500 mm
• Regulowana głębokość ustawienia panelu montażowego, w zakresie 250 mm
• Panel zasilania + stojak do przewodów

Panel zasilania – specyfikacja

Przód

• 1 16A wyłącznik termomagnetyczny
• 1 Przycisk alarmowy stop
• 1 przycisk + kontrolka ON
• 1 wyjście sieciowe 230V+E w postaci 4mm terminal bezpieczeństwa
• 2 gniazda sieciowe 2P+E 230VAC

Tył

• 10 gniazda sieciowe 2P+E 230VAC

Stojak do przewodów – specyfikacja

• Długość: 50cm.
• 30 uchwytów.
• Możliwość montażu uchwytu na całej szerokości panelu montażowego.
• Montaż na boku ramy
