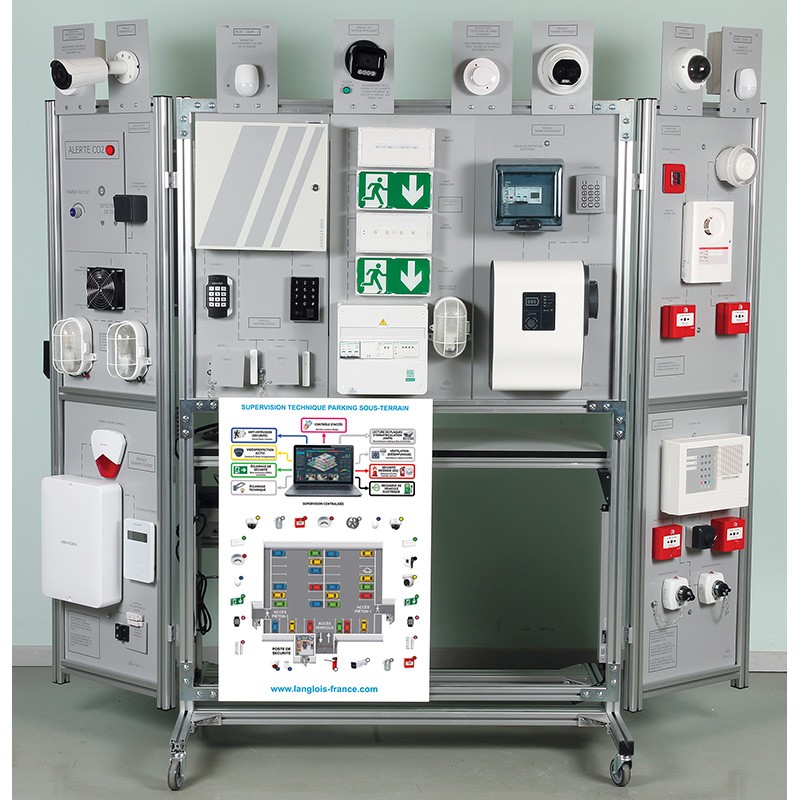

Modułowy system dydaktyczny automatyki budynku (GTB) – symulacja parkingu podziemnego z supervizją PSUP Langlois

PSUP to modułowe stanowisko dydaktyczne automatyki i zarządzania technicznego
budynku (GTB / BMS), symulujące instalację parkingu podziemnego z centralną
supervizją. Za pośrednictwem bramki GTB i połączonych ze sobą urządzeń peryferyjnych
umożliwia zarządzanie techniczne instalacją: sterowanie funkcjami, akwizycję i wyświetlanie danych.

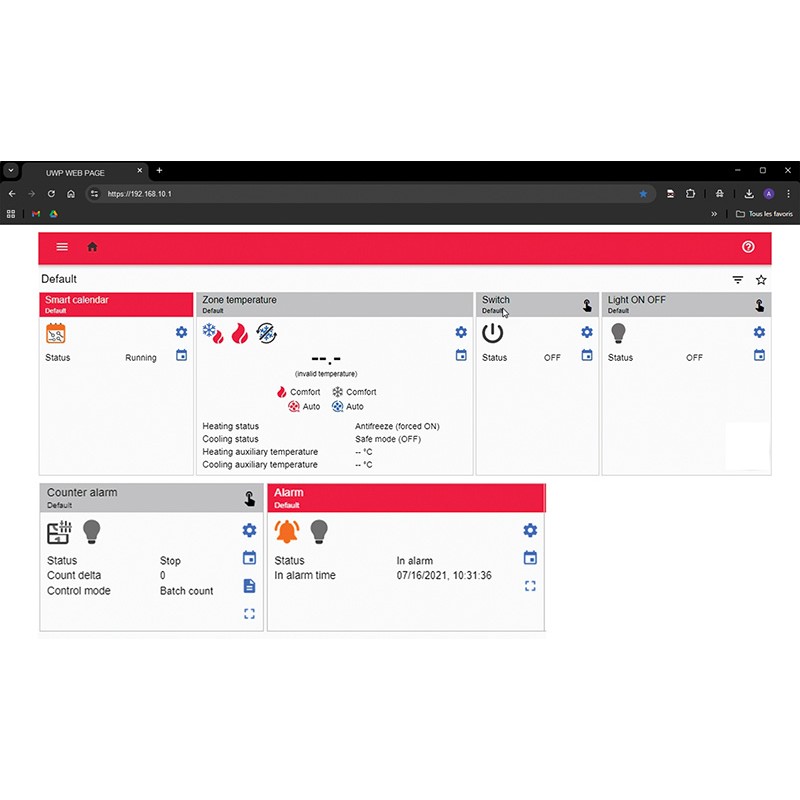

Konfigurowalny pulpit (dashboard) dostępny jest ze strony internetowej z poziomu komputera (PC nie wchodzi w skład zestawu).

System komponuje się „na miarę”: obowiązkowa struktura główna (ref. PSUP) z tablicą
elektryczną i przestrzenią informatyczną oraz do 9 opcjonalnych modułów, wybieranych
zależnie od potrzeb. Każdy moduł jest autonomiczny i realizuje określone cele dydaktyczne z dedykowanymi
ćwiczeniami praktycznymi.

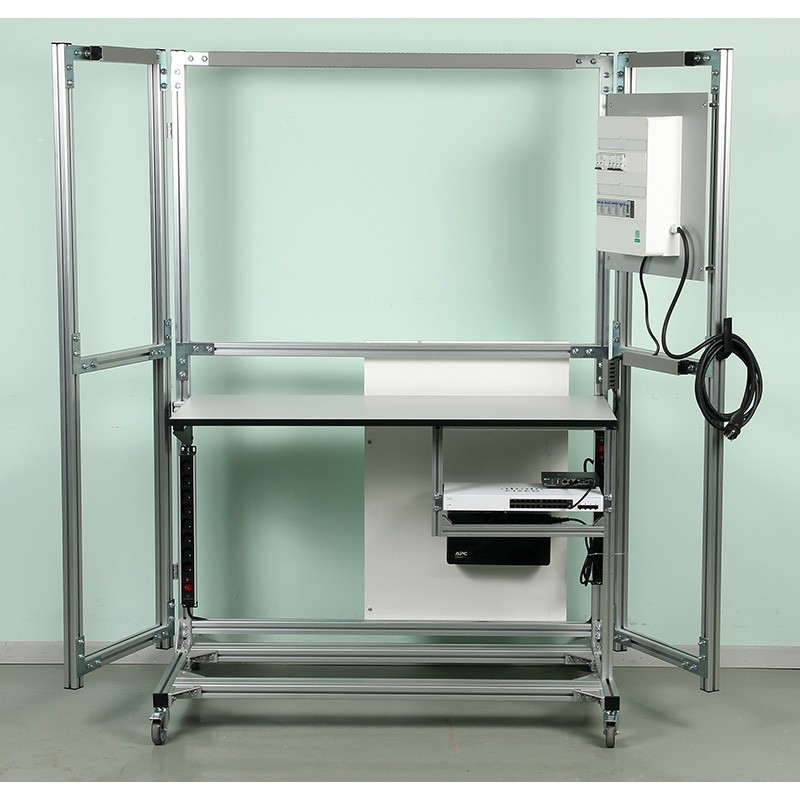

Struktura główna (obowiązkowa) – ref. PSUP

Rama aluminiowa na kołach z hamulcami, z 2 składanymi klapami zmniejszającymi gabaryt do przechowywania. Wyposażenie:

Tablica elektryczna:

• 1 wyłącznik nadprądowy 16 A
• 1 zabezpieczenie różnicowoprądowe 30 mA
• 1 bramka GTB supervizji z oprogramowaniem
• 1 licznik jednofazowy RS485 do wizualizacji całkowitego zużycia energii makiety

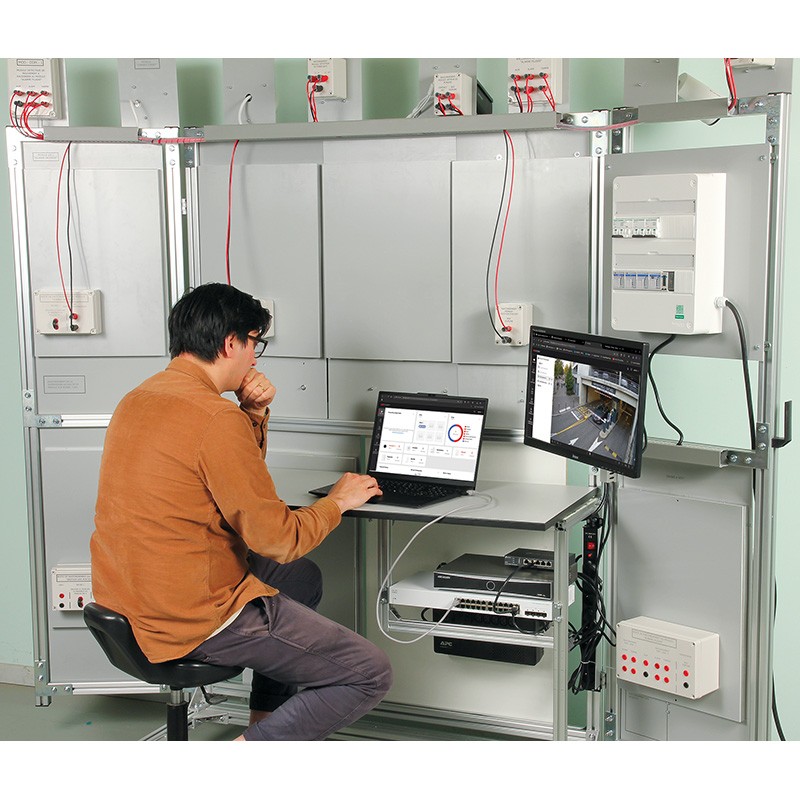

Przestrzeń informatyczna:

• 1 switch PoE 24-portowy
• 1 router
• 1 zasilacz UPS 500 VA
• 1 tablet roboczy
• 2 listwy zasilające do podłączenia modułów i przestrzeni informatycznej

Zasada działania supervizji

Wszystkie moduły (poza wideomonitoringiem PSUP-M7) są nadzorowane z jednego pulpitu obsługiwanego
przez bramkę GTB. Bramka komunikuje się z modułami przez magistralę terenową
(DUPLINE), którą okablowuje się 2 przewodami bezpieczeństwa 4 mm (w komplecie), obsługując zwrot
sygnałów dyskretnych (TOR) i analogowych oraz kontrolę styków. Integracja modułów wymaga sparametryzowania
bramki w oprogramowaniu UWP IDE (w komplecie, tylko Windows®) przez połączenie Ethernet.
Niektóre moduły mają własny wbudowany serwer WWW do konfiguracji technicznej i ustawień zaawansowanych,
niezależnie od supervizji ogólnej.

Moduły opcjonalne (do wyboru)

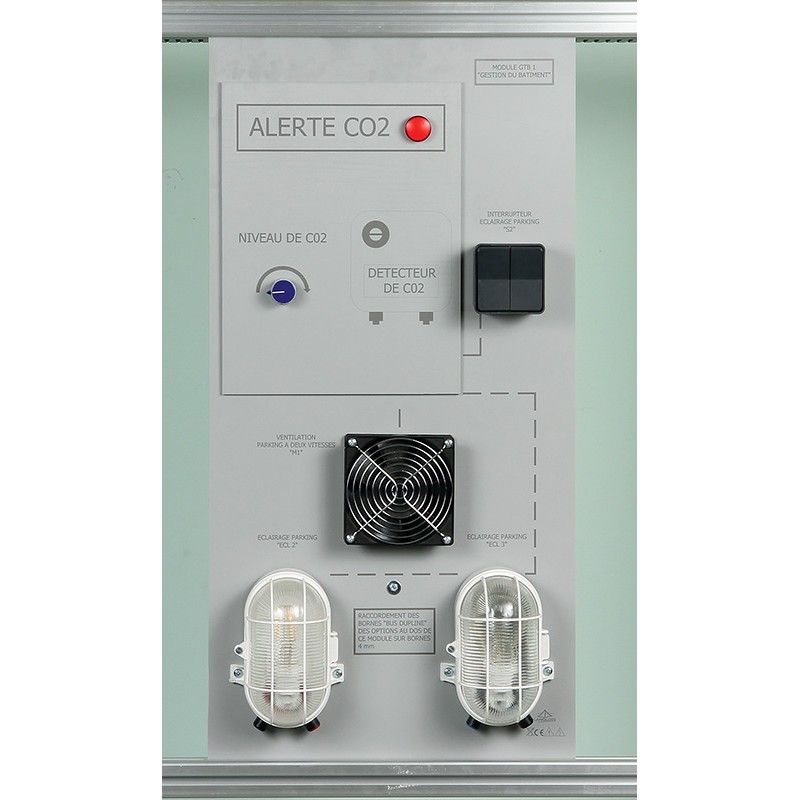

Szczegółowy opis modułów

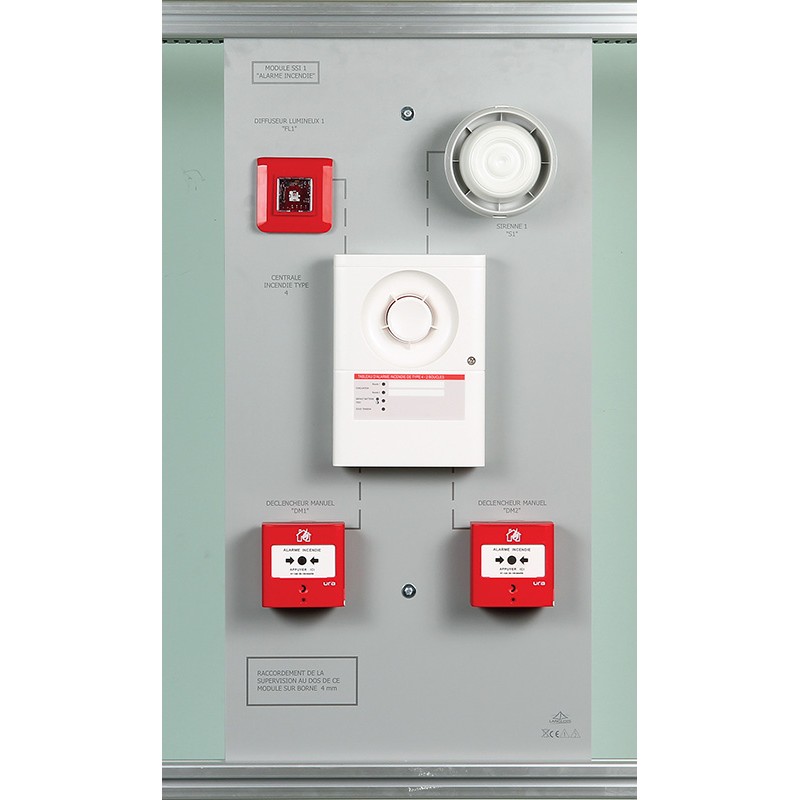

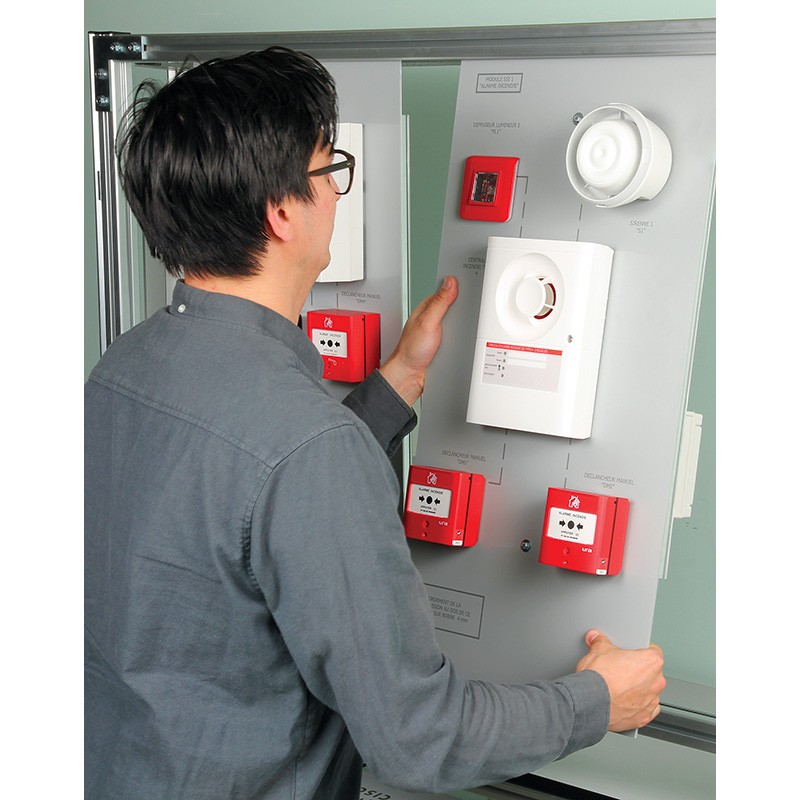

PSUP-M1 – Centrala sygnalizacji pożaru typu 4: nauka działania i okablowania centrali SSP typu 4 oraz ręcznych ostrzegaczy pożarowych (ROP). Skład: centrala alarmu pożarowego typu 4 (sygnalizacja obecności napięcia, alarmu, awarii baterii, trybu testowego), sygnalizator optyczny dla niesłyszących, sygnalizator akustyczny klasy B, 2 ręczne ostrzegacze z kluczem do resetu. Wymiary: H800 × L400 mm. Może pracować samodzielnie lub z modułem PSUP-M2.

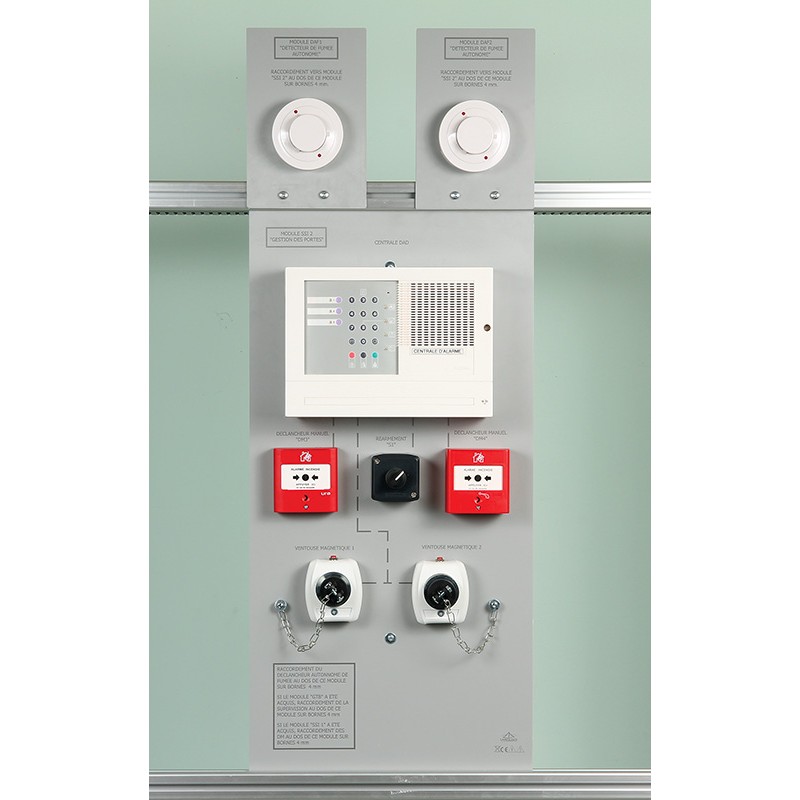

PSUP-M2 – Autonomiczny detektor-wyzwalacz (DAD): nauka działania urządzenia SSP sterującego dodatkowymi funkcjami (zamknięcie drzwi pożarowych, otwarcie wyjścia ewakuacyjnego). Skład: 2 elektrozaczepy (przyssawki), 2 ręczne ostrzegacze z kluczem, 1 detektor DAD SDAD 4 z podtrzymaniem, 2 optyczne czujki dymu ze stykiem, 1 przełącznik resetu, 1 aerozol testowy. Wymiary: H800 × L400 mm. Współpracuje z PSUP-M1.

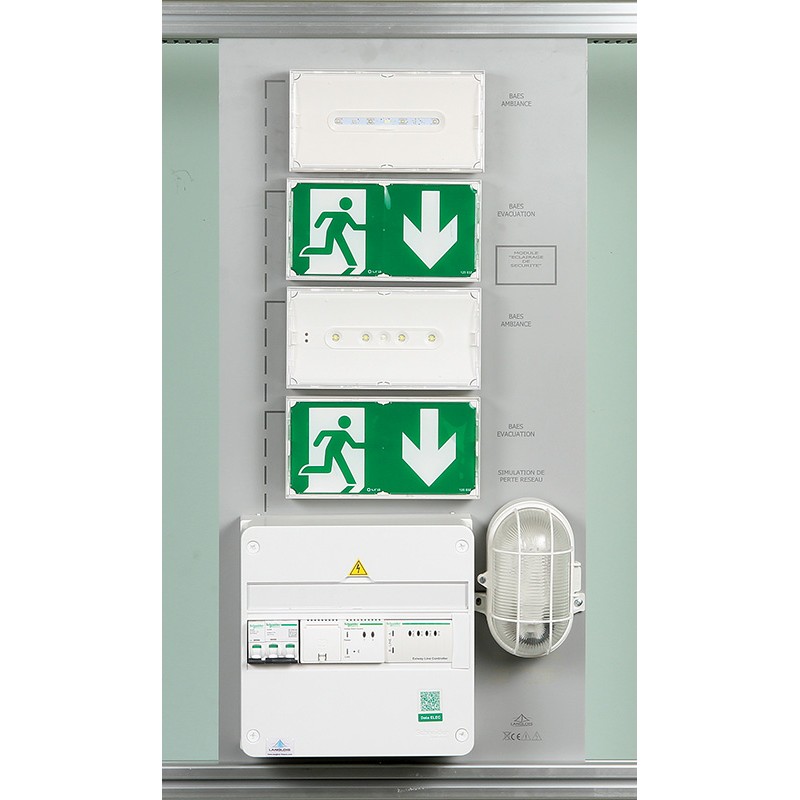

PSUP-M3 – Zarządzanie adresowalnym oświetleniem awaryjnym (BAES): nauka instalacji adresowalnych opraw oświetlenia awaryjnego i różnic względem standardu z raportowaniem SATI. Skład: rozdzielnica (wyłącznik z zabezpieczeniem różnicowym 30 mA + sterownik adresowalnych BAES), 1 oprawa hublot symulująca oświetlenie strefy, 2 adresowalne oprawy LED typu „ambiance”, 2 adresowalne oprawy LED ewakuacyjne. Wymiary: H800 × L400 mm.

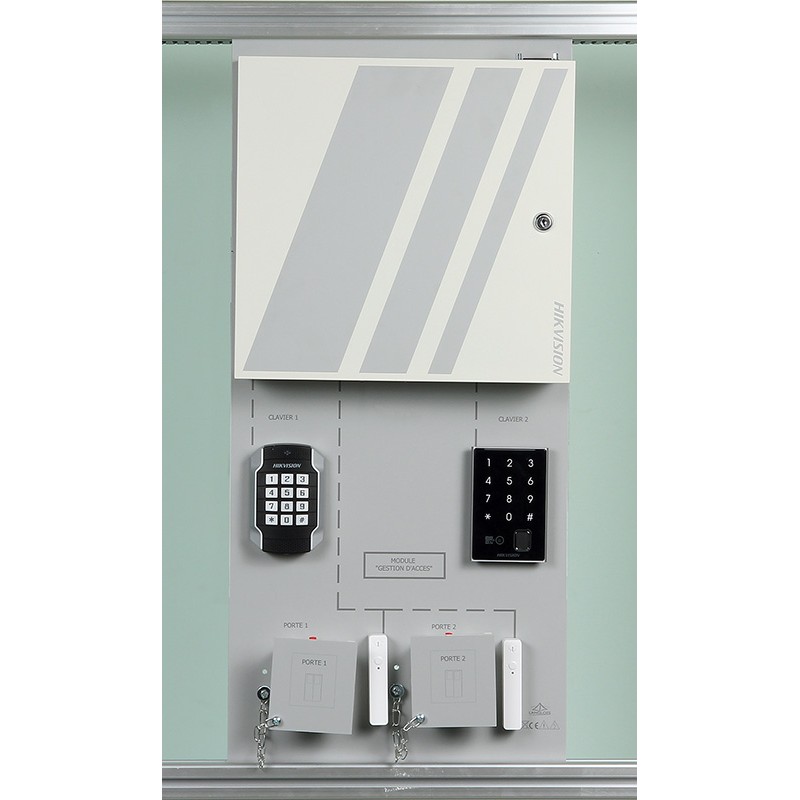

PSUP-M4 – Centrala kontroli dostępu: nauka działania centrali kontroli dostępu i sterowania ryglami/zaczepami. Skład: 1 centrala kontroli dostępu, 1 klawiatura kodowa z czytnikiem MIFARE, 1 klawiatura kodowa z czytnikiem MIFARE i czytnikiem linii papilarnej, 2 elektrozaczepy magnetyczne z czujnikiem otwarcia drzwi, 3 karty RFID MIFARE. Wymiary: H800 × L400 mm.

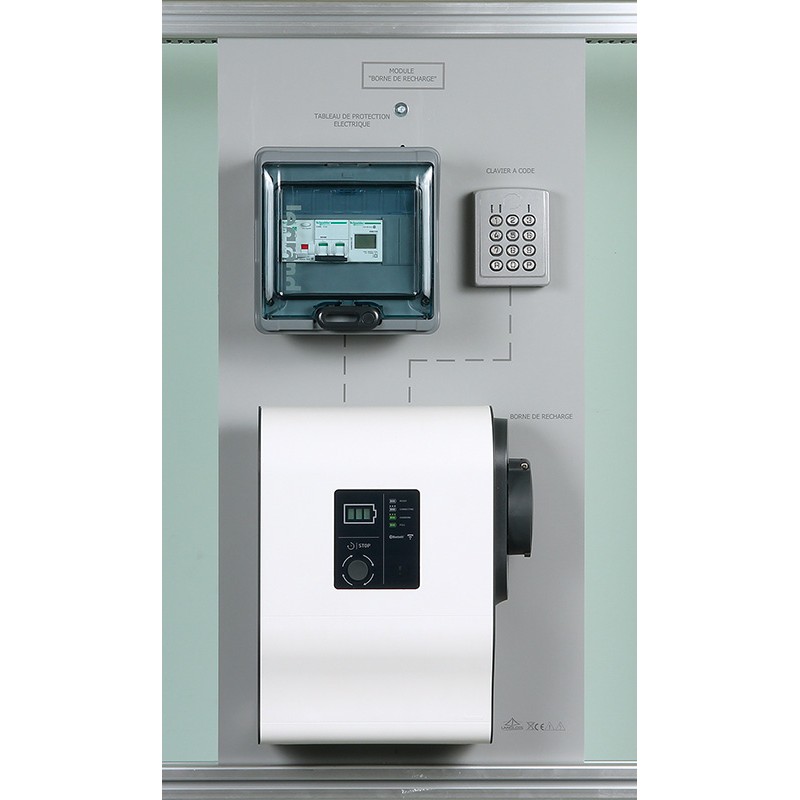

PSUP-M5 – Stacja ładowania pojazdów elektrycznych (EV): nauka instalacji stacji ładowania EV sterowanej klawiaturą kodową i czytnikiem RFID. Skład: 1 stacja ładowania, 1 klawiatura z czytnikiem RFID, 2 karty RFID, 1 tester stacji ładowania, rozdzielnica (wyłącznik różnicowy 30 mA, wyzwalacz wzrostowy, przekaźnik czasowy, ogranicznik przepięć). Wymiary: H800 × L400 mm.

PSUP-M6 – Przewodowa centrala alarmowa antywłamaniowa (SSWiN): nauka instalacji alarmu przewodowego. Skład: 1 centrala alarmowa 64-strefowa, 1 klawiatura kodowa ze zintegrowanym czytnikiem kart (3 karty), 1 sygnalizator, 2 czujki ruchu PIR, 1 czujnik magnetyczny otwarcia. Wymiary: H800 × L400 mm.

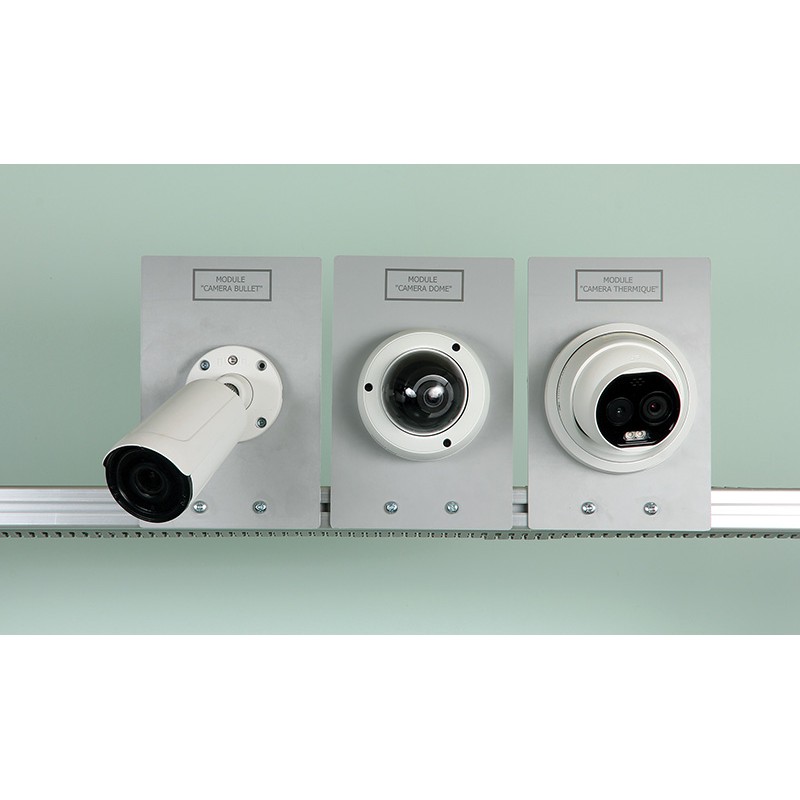

PSUP-M7 – System wideomonitoringu IP (CCTV): instalacja monitoringu IP z rozpoznawaniem obecności ludzi i pojazdów. Skład: 1 kamera termiczna PoE, 1 kamera kopułkowa 4MP IP67 PoE, 1 kamera noktowizyjna 4MP PoE, 1 rejestrator NVR 8-kanałowy z dyskiem 1 TB (wbudowany serwer WWW), 1 monitor LED 22″ HD. Wymiary kamer: H250 × L165 mm; zasilanie PoE, rejestrator/monitor 230 V. Uwaga: ten moduł nie jest nadzorowany przez bramkę GTB (własny serwer WWW).

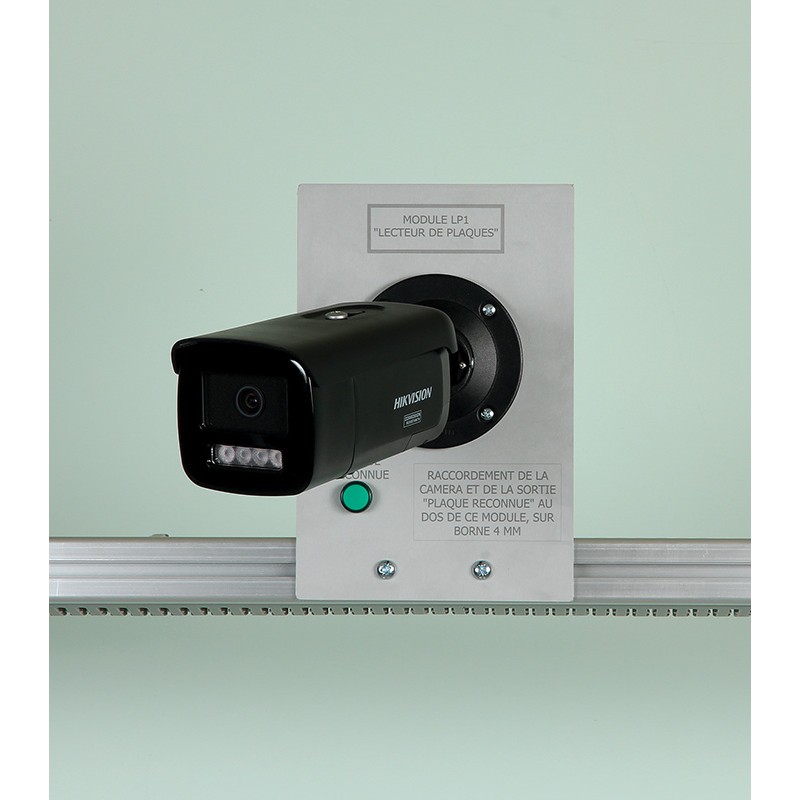

PSUP-M8 – Kamera z rozpoznawaniem tablic
