Modułowy zestaw do badania synchronizacji prądnicy synchronicznej z siecią elektryczną QUICK-JPLUS

Opis produktu – Modułowy zestaw do badania synchronizacji prądnicy synchronicznej z siecią elektryczną QUICK-JPLUS

BADANIE SYNCHRONIZACJI PRĄDNICY SYNCHRONICZNEJ Z SIECIĄ ELEKTRYCZNĄ

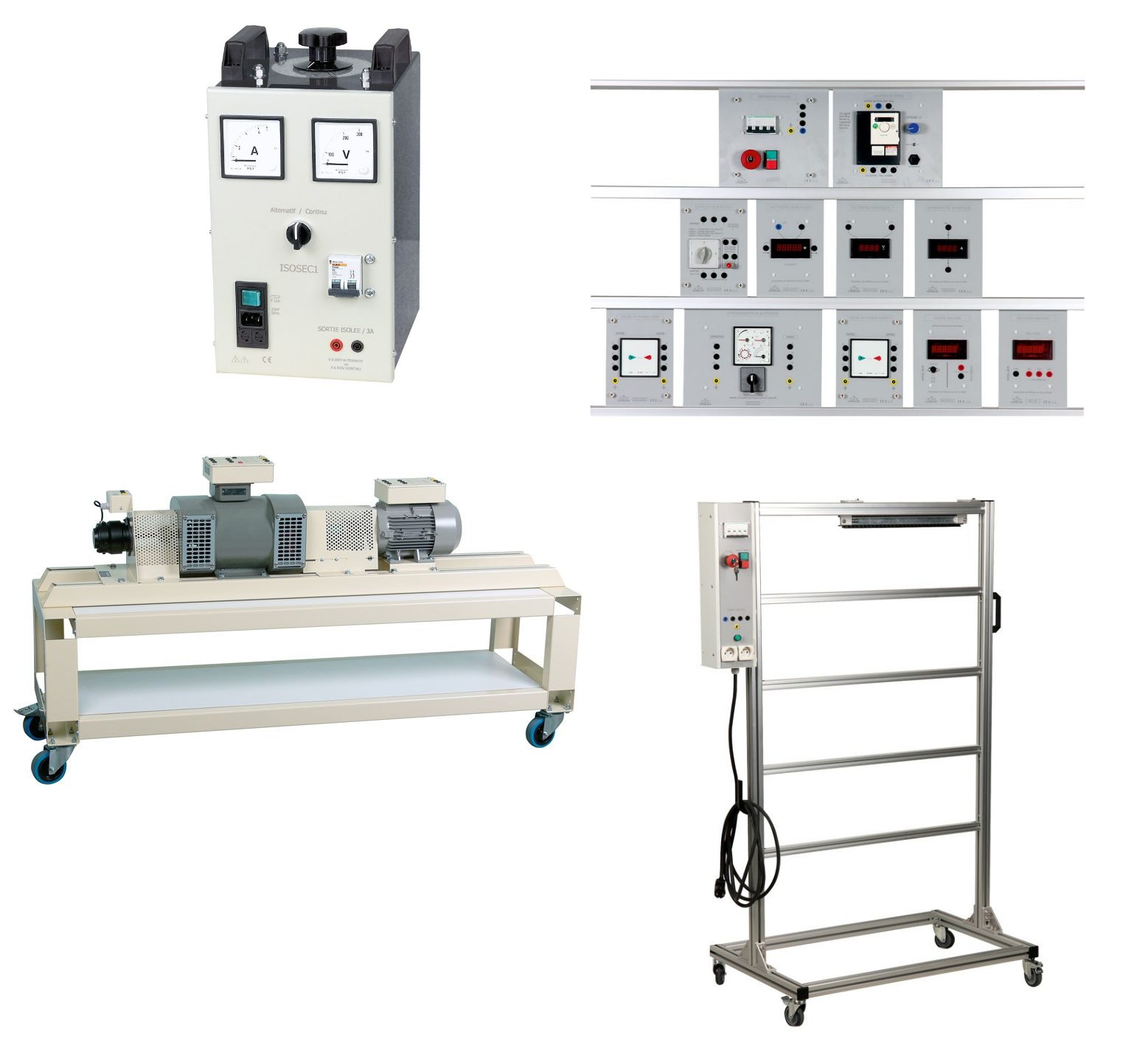

Zestaw modułów. Moduły są okablowane za pomocą przewodów bezpieczeństwa. Zestaw dostarczany z materiałami dydaktycznymi do przeprowadzenia ćwiczeń.

Cele edukacyjne

• Zrozumienie działania alternatora / prądnicy synchronicznej.
• Zapoznaj się z zasadami synchronizacji z siecią elektryczną.
• Użyj synchronoskopu.
• Przestudiuj schemat połączeń między regulatorem prędkości a silnikiem asynchronicznym.
• Stworzenie konfiguracji regulatora prędkości wraz z oprogramowaniem.
• Zbadaj zachowanie alternatora bez obciążenia i bez obciążenia przy obciążeniu 3-fazowego silnika asynchronicznego o mocy 1500 W.
• Zbadaj zachowanie alternatora bez obciążenia i bez obciążenia.
• Odczytaj i wydrukuj charakterystykę elektryczną i mechaniczną zestawu silnikowego.

W skład zestawu wchodzi:

• 1 moduł zasilania jednofazowego z wyłącznikiem RC i przyciskiem zatrzymania awaryjnego.
• 1 jednofazowy moduł regulatora prędkości 230V AC – 3x230V AC, 1500W. Dostosowanie ustawienia prędkości obrotowej potencjometrem z przodu.
• 1 moduł przełącznika watomierza.
• 5 modułów wyświetlaczy cyfrowych:
  Napięcie – Prąd – Moc – Moment obrotowy silnika – Prędkość obrotowa.
• 1 moduł wskaźnika kolejności faz po stronie alternatora.
• 1 moduł wskaźnika kolejności faz po stronie sieci elektroenergetycznej.
• 1 moduł przełączający z wyświetlaczem dopasowania napięć, szybkości synchronizacji,
  częstotliwość alternatora i napięcie wyjściowe alternatora.

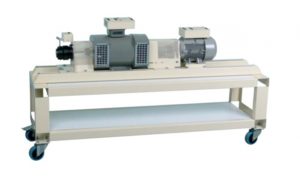

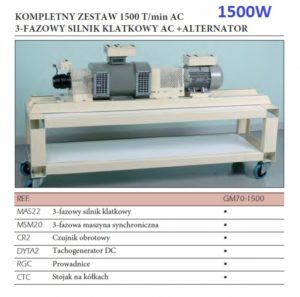

• 1 Zestaw maszyn na wózku kołowym składający się z:
  1 Silnik asynchroniczny 1500W – 3x 230V/3x400V
  1 Bezszczotkowy obrotowy dynamiczny czujnik momentu obrotowego
  1 maszyna synchroniczna 1500W – 3x230V/3x400V
  1 Generator obrotomierza 10V/1000 obr./min
• 1 analogowy watomierz RMS AC+DC.
• 1 zasilacz zmienny 0-240V AC/DC do zasilania koła biegunowego alternatora.
• 1 zestaw przewodów zabezpieczających do wykonywania różnych prac praktycznych.
• 1 rama z kółkami (wys. x szer. x gł.): 1610 x 940 x 500 mm wyposażona w stojak na przewody
  (30 palców)
• 1 trójfazowa konsola zasilania:
  – 1 4-biegunowy wyłącznik termomagnetyczny (16A)
  – 1 przycisk zatrzymania awaryjnego z kluczykiem
  – 1 przycisk + wskaźnik LED
  – 1 wyjście 3-fazowe 3x 400V+N+E na zaciskach bezpieczeństwa 4mm
  – 2 gniazda 230Vac (2P + E)
  – 12 gniazd 230Vac (2P + E) ze wskaźnikiem ON (tył)
  Zasilanie sieciowe 230V – 50/60Hz. Przewód 3m z wtyczką 2P+E
