MPI-536 + EVSE-01 Wielofunkcyjny miernik parametrów instalacji elektrycznych z adapterem do pomiaru stacji ładowania pojazdów elektrycznych

Opis produktu – MPI-536 + EVSE-01 Wielofunkcyjny miernik parametrów instalacji elektrycznych z adapterem do pomiaru stacji ładowania pojazdów elektrycznych

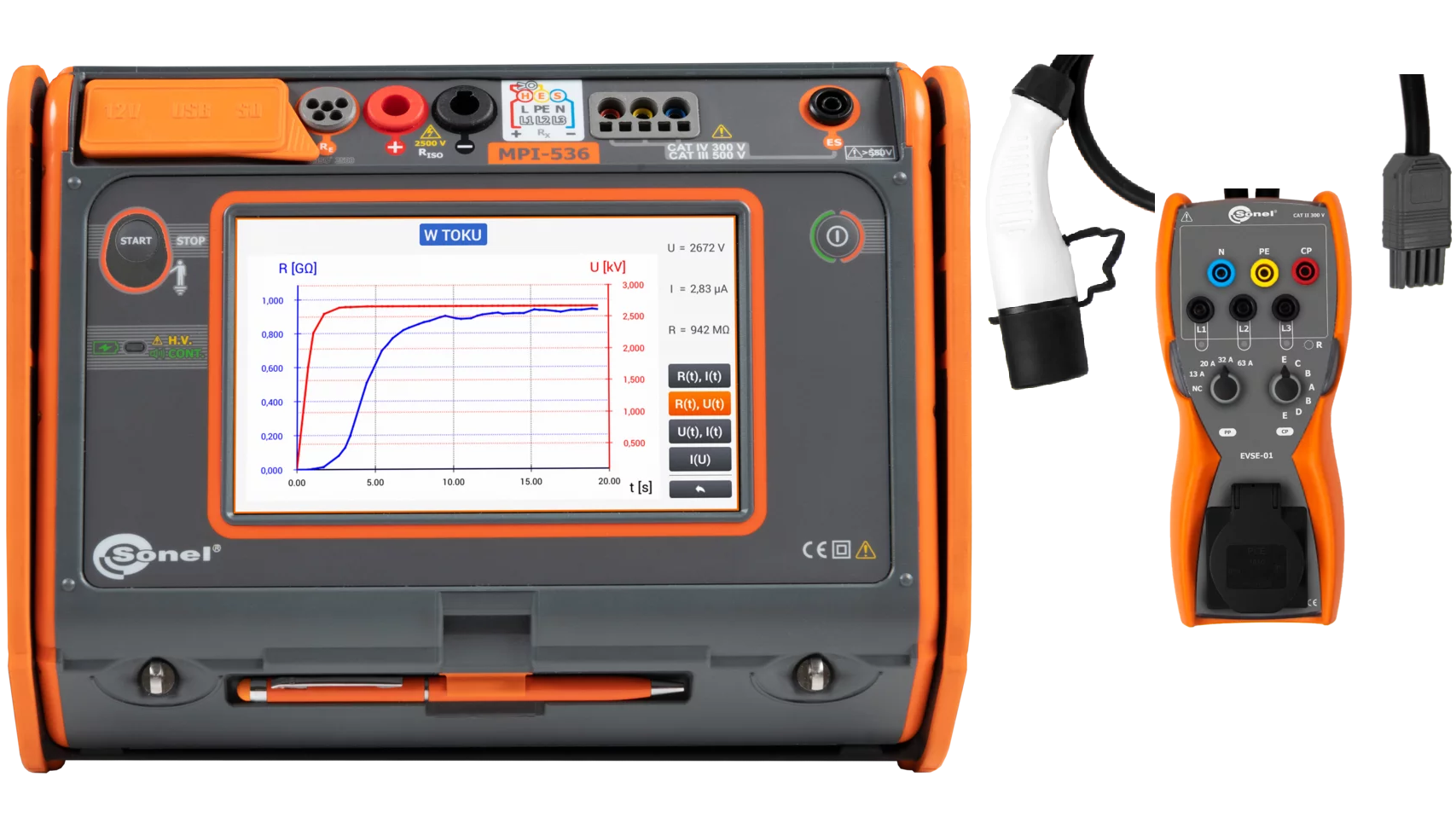

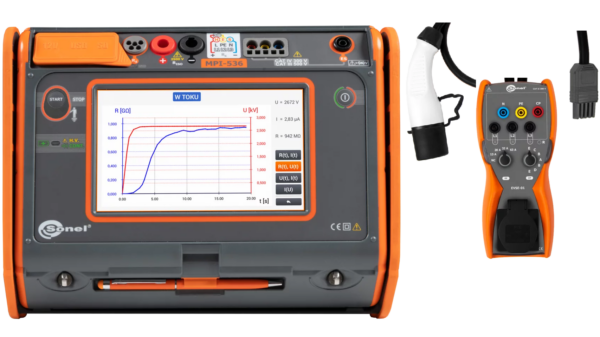

ZESTAW PROMOCYJNY SONEL MPI-536 + EVSE-01

1. Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-536

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-536 przeznaczony jest do sprawdzania domowych i przemysło­wych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji. Umożliwia to pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uni­wersalnego urządzenia.

W zakresie kontroli rezystancji izolacji Sonel MPI-536 posiada bardzo szerokie możliwości – jego maksymalne napięcie pomiarowe wynosi aż 2500 V. Diagnostykę izolacji wspomagają wykresy R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U), dostępne zarówno po, jak i w trakcie wykonywania pomiaru. Ponadto przyrząd wylicza współczynniki absorpcji oraz współczynniki temperaturowe. Dodatkowo Sonel MPI-536 umożliwia automatyczny pomiar rezystancji izolacji przewodów lub kabli 3-, 4- lub 5- żyłowych przy wykorzystaniu opcjonalnego adaptera AutoISO-2500.

Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowo-prądowych w trybie Auto, a także wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. au­totesty), które można również rozbudowywać o własne sekwencje.

2. Adapter Sonel EVSE-01

Adapter Sonel EVSE-01 pozwala na wykonanie kompleksowych pomiarów stacji ładowania pojazdów elektrycznych – szybko i zgodnie z obowiązującymi przepisami. Symulując kabel ładujący (linia proximity pilot – PP) i status podłączenia pojazdu (linia control pilot – CP), wprowadzi stację w różne stany pracy. Umożliwi w ten sposób pomiary z zakresu ochrony przeciwporażeniowej: impedancję pętli zwarcia Z_S, rezystancję izolacji R_ISO i sprawdzenie parametrów wyłączników różnicowoprądowych RCD.

Dla ułatwienia diagnostyki, na jedno z gniazd Sonel EVSE-01 wyprowadzony jest również sygnał modulacji szerokości impulsu (PWM).

Zastosowanie

Adapter Sonel EVSE-01 umożliwia przeprowadzenie pomiarów stacji ładowania pojazdów elektrycznych AC ze złączem typu 2 z gniazdem oraz przewodem ładującym zamocowanym na stałe. Dostępne są testy stacji 1-fazowych i 3-fazowych – zarówno tych z wentylacją, jak i bez.
