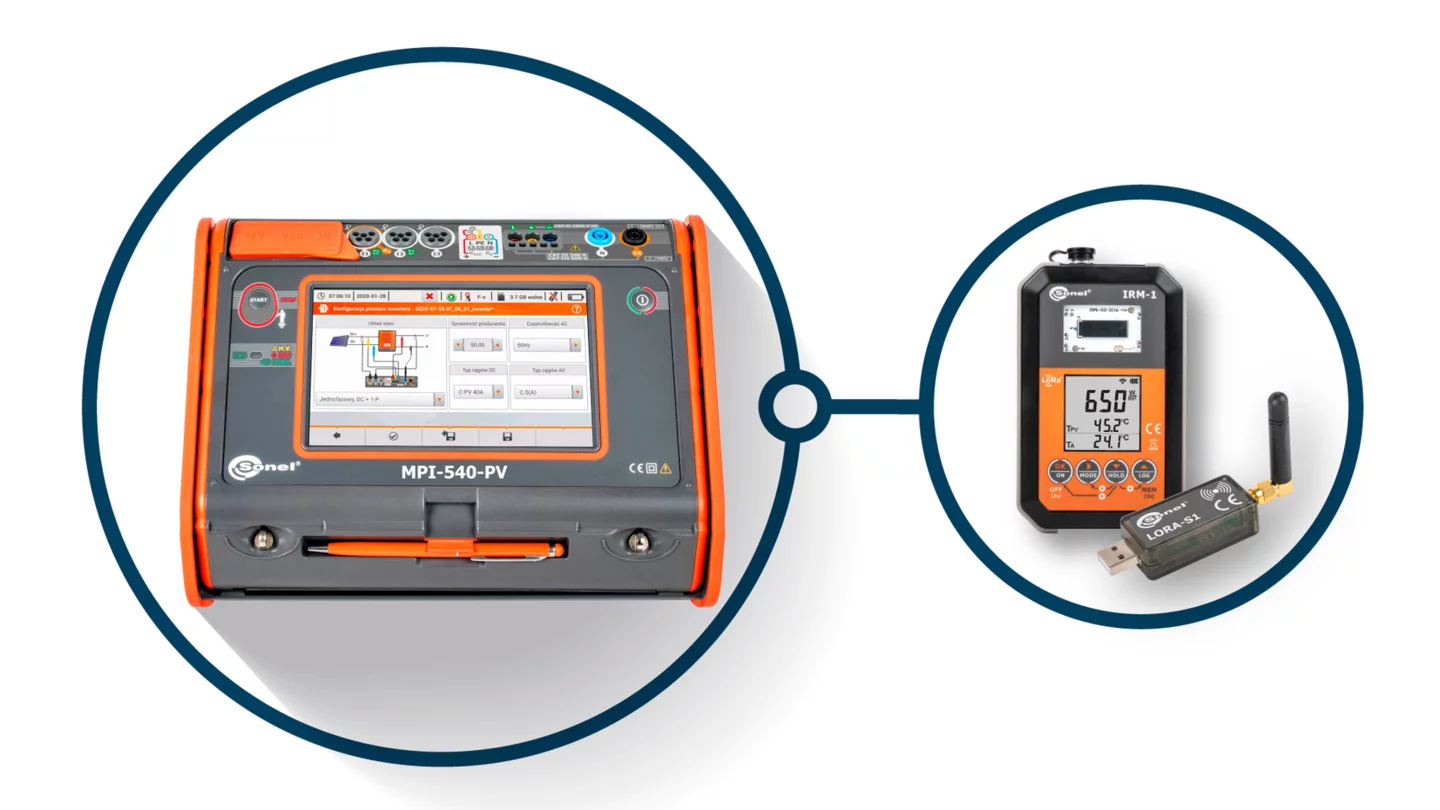

MPI-540-PV Solar Start z wyposażeniem standardowym i certyfikatem kalibracji
WMPLMPI540PVSIRM1
(MPI-540-PVS + IRM-1MPI)
Zestaw bez cęgów elastycznych F-3A
1. Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540-PV Start
Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540-PV to zaawansowane narzędzie stworzone w szczególności do mierzenia parametrów instalacji fotowoltaicznych. Z pomocą jednego urządzenia możliwe jest wykonanie całego szeregu badań po stronie DC i AC zgodnie z wytycznymi normy PN-EN 62446. Ponadto Sonel MPI-540-PV służy również do przeprowadzania wszystkich pomiarów służących do określenia stanu bezpieczeństwa domowych, jak i przemysłowych instalacji elektrycznych. Prezentowany miernik to urządzenie o zaawansowanych możliwościach, dedykowane specjalistom działającym w branży instalacyjnej oraz elektrycznej.
W trakcie pomiaru parametrów instalacji fotowoltaicznej, miernik automatyczne przelicza parametry do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Po przeniesieniu danych zachowanych w pamięci miernika do programu Sonel PE6, możliwe jest wygenerowanie raportu z badań parametrów instalacji fotowoltaicznych.
Z myślą o automatyzacji pomiarów, miernik Sonel MPI-540-PV został dodatkowo wzbogacony o funkcję badania wyłączników różnicowo-prądowych w trybie Auto. Przyrząd posiada również wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można w razie potrzeby rozbudowywać o własne sekwencje. Możliwości oraz funkcjonalność miernika dodatkowo powiększy odpowiednio dobrane akcesorium dodatkowe, np. w postaci adaptera AutoISO-1000C, który umożliwia wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych.
Sonel MPI-540-PV Start nie jest wyposażony w 3 szt. giętkich cęgów prądowych F-3.
2. Miernik nasłonecznienia oraz temperatury Sonel IRM-1
IRM-1, choć niewielki, jest niezastąpiony podczas badań instalacji PV. Mierząc wartości nasłonecznienia oraz temperaturę paneli i otoczenia, dostarcza niezbędnych danych do przeliczenia wyników na warunki STC. Wbudowany rejestrator z pamięcią 5000 rekordów umożliwia wykorzystanie przyrządu jako narzędzia w procesie projektowania instalacji PV, a także do diagnozowania problemów z zacienieniem paneli.
Specyfikacja – Miernik wielofunkcyjny MPI-540-PV Solar Start z certyfikatem kalibracji WMPLMPI540PVSIRM1
MPI-540-PV | Specyfikacja – parametry instalacji elektrycznych:
| Funkcje pomiarowe |
Zakres pomiarowy |
Zakres wyświetlania |
Rozdzielczość |
Dokładność |
| Impedancja pętli zwarcia |
|
|
|
|
| Pętla zwarcia ZL-PE, ZL-N, ZL-L |
0,13 Ω…1999,9 Ω wg IEC 61557 |
0,00 Ω…1999 Ω |
od 0,01 Ω |
±(5% w.m. + 30 cyfr) |
| Pętla zwarcia ZL-PE w trybie RCD |
od 0,50 Ω…1999 Ω wg IEC 61557 |
0,00 Ω…1999 Ω |
od 0,01 Ω |
od ±(6% w.m. + 5 cyfr) |
| Pomiary parametrów wyłączników RCD |
|
|
|
|
| Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn |
|
|
|
|
| RCD ogólnego typu i krótkozwłoczny |
0 ms…300 ms |
0 ms…300 ms |
1 ms |
od ±(2% w.m. + 2 cyfry) |
| RCD selektywny |
0 ms…500 ms |
0 ms…500 ms |
1 ms |
od ±(2% w.m. + 2 cyfry) |
| Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,2 IΔn…2,0 IΔn |
|
|
|
|
| dla prądu różnicowego sinusoidalnego (typ AC) |
3,3 mA…1000 mA |
3,3 mA…1000 mA |
od 0,1 mA |
±5% IΔn |
| dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A) |
3,5 mA…700 mA |
3,5 mA…700 mA |
od 0,1 mA |
±10% IΔn |
| dla prądu różnicowego stałego (typ B) |
2,0 mA…1000 mA |
2,0 mA…1000 mA |
od 0,1 mA |
±10% IΔn |
| Rezystancja uziemienia |
|
|
|
|
| Metoda 3- i 4-przewodowa |
od 0,50 Ω…1,99 kΩ wg IEC 61557-5 |
0,00 Ω…1,99 kΩ |
od 0,01 Ω |
od ±(2% w.m. + 3 cyfry) |
| Metoda 3-przewodowa + cęgi |
0,00 Ω…1,99 kΩ |
0,00 Ω…1,99 kΩ |
od 0,01 Ω |
od ±(2% w.m. + 4 cyfry) |
| Metoda 2-cęgowa |
0,00 Ω…99,9 kΩ |
0,00 Ω…99,9 kΩ |
od 0,01 Ω |
od ±(10% w.m. + 4 cyfry) |
| Rezystywność gruntu |
0,0 Ω m…99,9 kΩm |
0,0 Ωm…99,9 kΩm |
od 0,1 Ωm |
Zależna od dokładności pomiaru RE |
| Rezystancja izolacji |
|
|
|
|
| Napięcie pomiarowe 50 V |
50 kΩ…250 MΩ wg IEC 61557-2 |
0 kΩ…250 MΩ |
od 1 kΩ |
od ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 100 V |
100 kΩ…500 MΩ wg IEC 61557-2 |
0 kΩ…500 MΩ |
od 1 kΩ |
od ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 250 V |
250 kΩ…999 MΩ wg IEC 61557-2 |
0 kΩ…999 MΩ |
od 1 kΩ |
od ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 500 V |
500 kΩ…2,00 GΩ wg IEC 61557-2 |
0 kΩ…2,00 GΩ |
od 1 kΩ |
od ±(3% w.m. + 8 cyfr) |
| Napięcie pomiarowe 1000 V |
1000 kΩ…4,99 GΩ wg IEC 61557-2 |
0 kΩ…9,99 GΩ |
od 1 kΩ |
od ±(3% w.m. + 8 cyfr) |
| Rezystancja przewodów ochronnych i wyrównawczych |
|
|
|
|
| Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA |
0,12 Ω…400 Ω wg IEC 61557-4 |
0,00 Ω…400 Ω |
od 0,01 Ω |
±(2% w.m. + 3 cyfry) |
| Pomiar rezystancji małym prądem |
0,0 Ω…1999 Ω |
0,0 Ω…1999 Ω |
od 0,1 Ω |
±(3% w.m. + 3 cyfry) |
| Natężenie oświetlenia |
|
|
|
|
| Pomiar w luksach (lx) |
0 lx…399,9 klx |
0 lx…399,9 klx |
od 0,001 lx |
od ±(2% w.m. + 5 cyfr) |
| Pomiar w stopokandelach (fc) |
0 fc…39,99 kfc |
0 fc…39,99 kfc |
od 0,001 fc |
od ±(2% w.m. + 5 cyfr) |
| Wskazania kolejności faz |
zgodna, przeciwna, napięcie UL-L: 95 V…500 V (45 Hz…65 Hz) |
|
|
|
„w.m” – wartość mierzona
MPI-540-PV | Specyfikacja – rejestrator 3-fazowy:
Przyrząd przewidziany jest do pracy w sieciach:
- o częstotliwości znamionowej 50/60 Hz
- o napięciach znamionowych: 64/110 V, 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V
- prądu stałego
Układy obsługiwanych sieci:
- jednofazowy
- dwufazowy ze wspólnym N
- trójfazowy gwiazda z i bez przewodu N
- trójfazowy trójkąt
| Parametr |
Zakres pomiarowy |
Maksymalna rozdzielczość |
Dokładność |
| Napięcie przemienne (TRMS) |
0,0…500 V |
0,01% Unom |
±0,5% Unom |
| Prąd przemienny TRMS |
w zależności od cęgów* |
0,01% Inom |
±2% w.m. jeśli w.m. ≥ 10% Inom, ±2% Inom jeśli w.m. < 10% Inom , (błąd nie uwzględnia błędu cęgów) |
| Częstotliwość |
40,00…70,00 Hz |
0,01 Hz |
±0,05 Hz |
| Moc czynna, bierna, pozorna i odkształceń |
w zależności od konfiguracji (przekładniki, cęgi) |
4 cyfry znaczące |
w zależności od konfiguracji (przekładniki, cęgi) |
| Energia czynna, bierna i pozorna |
w zależności od konfiguracji (przekładniki, cęgi) |
4 cyfry znaczące |
jak błąd mocy |
| cosφ i współczynnik mocy (PF) |
0,00…1,00 |
0,01 |
±0,03 |
| Harmoniczne |
|
|
|
| Napięcie |
taki sam jak napięcia przemiennego True RMS |
taka sama jak napięcia przemiennego True RMS |
±5% w.m. jeśli w.m. ≥ 3% Unom, ±0,15% Unom jeśli w.m. < 3% Unom |
| Prąd |
taki sam jak prądu przemiennego True RMS |
taka sama jak prądu przemiennego True RMS |
±5% w.m. jeśli w.m. ≥ 10% Unom, ±0,5% Unom jeśli w.m. < 10% Unom |
| THD |
|
|
|
| Napięcie |
0,0…100,0% (względem wartości skutecznej) |
0,1% |
±5% |
| Prąd |
0,0…100,0% (względem wartości skutecznej) |
0,1% |
±5% |
| Współczynnik asymetrii |
0,0…10,0% |
0,1% |
±0,15% (błąd bezwzględny) |
*
- Cęgi F-1A, F-2A, F-3A: 0…3000 A AC (10 000 Ap-p)
- Cęgi C-4A: 0…1200 A AC (3600 Ap-p)
- Cęgi C-5A: 0…1000 A AC/0…1400 A DC
- Cęgi C-6A: 0…12 A AC
- Cęgi C-7A: 0…100 A AC
MPI-540-PV | Specyfikacja – parametry instalacji fotowoltaicznych:
| Funkcje pomiarowe |
Zakres wyświetlania |
Rozdzielczość |
Dokładność |
| Napięcie otwartego obwodu UOC |
0,0 Ω…1000 V |
OD 0,1 V |
od ±(3% w.m. + 2 cyfry) |
| Prąd zwarcia ISC |
0,00 Ω…20,00 A |
0,1 A |
±(3% w.m. + 0,10 A) |
IRM-1 | Specyfikacja:
| Parametr |
Zakres pomiarowy |
Zakres wyświetlania |
Rozdzielczość |
Dokładność |
| Irradiancja |
|
|
|
|
| Pomiar w W/m2 |
100 W/m2 …1400 W/m2 |
0 W/m2 …1400 W/m2 |
1 W/m2 |
±(5% w.m. + 2 cyfry) |
| Pomiar w BTU/ft2h |
32 BTU/ft2h…444 BTU/ft2h |
0 BTU/ft2h…444 BTU/ft2h |
1 BTU/ft2h |
±(5% w.m. + 2 cyfry) |
| Temperatura PV i otoczenia |
|
|
|
|
| Pomiar w °C |
-20,0°C…100,0°C |
-20,0°C…100,0°C |
0,1°C |
±(1% w.m. + 5 cyfr) |
| Pomiar w °F |
-4,0°F…212,0°F |
4,0°F…212,0°F |
0,1°F |
±(1% w.m. + 5 cyfr) |
| Kąt nachylenia |
-90°…+90° |
-90°…+90° |
1° |
±2° |
| Kierunek położenia – kompas |
0°…360° |
0°…360° |
1° |
±5° |
„w.m” – wartość mierzona
Wyposażenie standardowe – Miernik wielofunkcyjny MPI-540-PV Solar Start z certyfikatem kalibracji WMPLMPI540PVSIRM1
