Opis

Funkcje

• 7 trybów pracy: CC, CV, CR, CP, CC + CV, CR + CV, CP + CV
• Funkcja szybkiej / normalnej sekwencji
• Łagodny start
• Test rozładowania akumulatora
• Automatyzacja testów OCP、OPP
• Szybkość slewu: 2,5 A / nas
• Tryb dynamiczny
• Ochrona: OVP, OCP, OPP, OTP, RVP, UVP
• Czujnik zdalny
• Integracja funkcji pomiaru napięcia, prądu i mocy
• Kontrola napięcia zewnętrznego lub rezystancji
• Tylny panel BNC、Trigger IN/OUT
• Analogowe sterowanie zewnętrzne
• USB / GPIB (opcjonalnie)

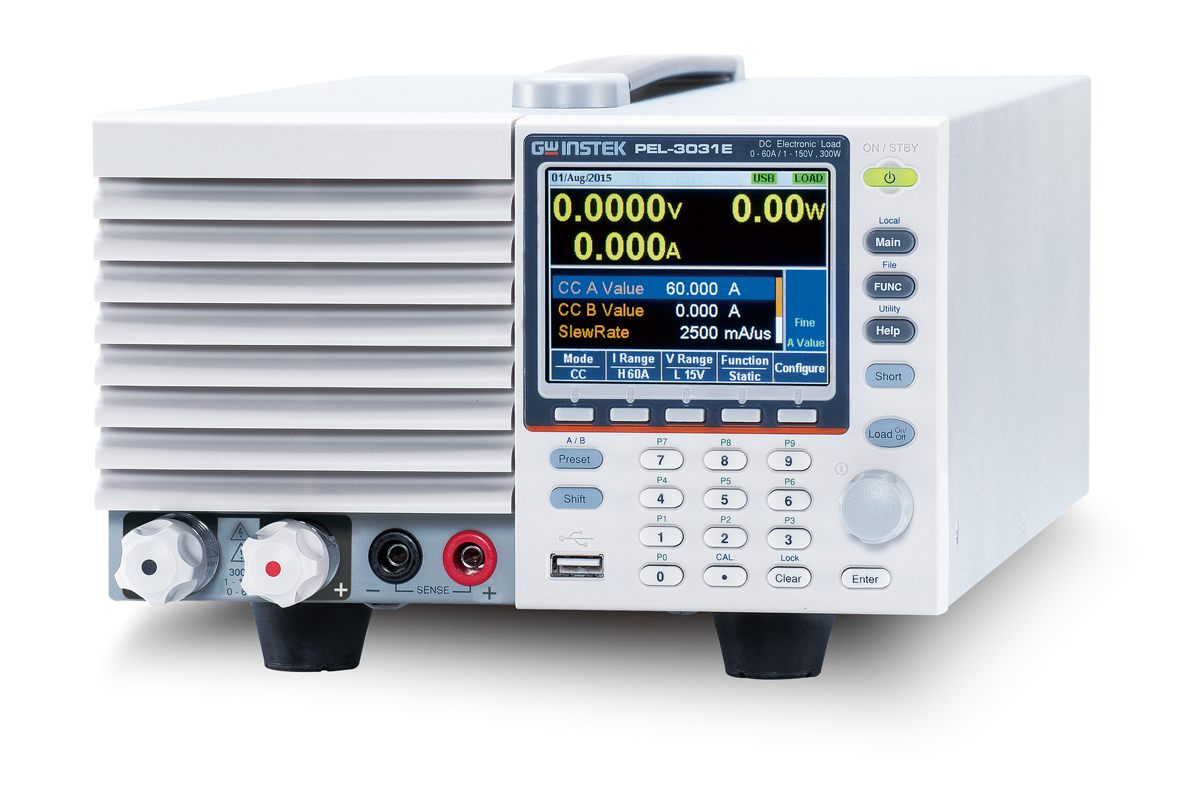

GW Instek wprowadził na rynek nowy jednokanałowy ładunek elektroniczny serii PEL-3000E.

• PEL-3031E zapewnia 300W (1V~150V/60A) zlewu prądowego
• PEL-3032E zapewnia 300W (2.5V~500V/15A) zlewu prądowego.

GW Instek Seria PEL-3000E

Odziedziczony po serii PEL-3000, PEL-3000E ma czytelny panel LCD i przyjazny dla użytkownika interfejs. Ten model oferuje wysoką prędkość i dokładne możliwości pomiarowe dla komponentów elektronicznych, baterii, przenośnej ładowarki i produktów zasilających, które wymagają niskiego lub średniego zużycia energii.

Zastosowanie

Seria PEL-3000E jest przeznaczona do bieżącej pracy zlewozmywaka od 60mA i jest przeznaczona do zastosowań pomiarowych, w tym ładowarki, adaptera, różnych urządzeń zasilających i przenośnych ładowarek.

Tryby pracy

PEL-3000E ma siedem trybów pracy. Wśród nich cztery podstawowe tryby pracy to stały prąd, stałe napięcie, stała rezystancja i stała moc. Trzy inne połączone tryby pracy to stały prąd + stałe napięcie, stała rezystancja + stałe napięcie, stała moc + stałe napięcie. Użytkownicy mogą wybierać tryby pracy na podstawie wymagań testowych produktów. W trybie C.C. obciążenie elektroniczne będzie tonąć stały prąd zgodnie z ustawioną wartością prądu; w trybie C.V. obciążenie elektroniczne będzie próbowało zanurzyć prąd wystarczający do kontrolowania napięcia źródła do zaprogramowanych wartości; w trybie C.R. obciążenie elektroniczne będzie pogrążać prąd liniowo proporcjonalny do napięcia wejściowego zgodnie z ustawioną wartością rezystancji; w trybie C.P. obciążenie elektroniczne zainicjuje operację pochłaniania mocy obciążenia (napięcie obciążenia x prąd obciążenia)zgodnie z zaprogramowaną mocą.

Aby spełnić wymagania różnych warunków testowych, funkcja statyczna polega na zatapiania stałego prądu; funkcja dynamiczna polega na okresowym przełączaniu się między dwoma warunkami zlewu, a funkcja sekwencji ma zapewnić testy dla więcej niż dwóch warunków zlewu. Funkcję sekwencji można podzielić na Sekwencję normalną i Szybką sekwencję. Normalna sekwencja jest najbardziej elastycznym środkiem generowania złożonych sekwencji, które mogą ułatwić użytkownikom ustalenie zestawu zmieniających się bieżących warunków zlewu w oparciu o różne warunki tonięcia (tryb CC, CR, CV lub CP) i czas (regulowany zakres: 1ms do 999h 59min 59s). Szybka sekwencja pozwala ustawić rozdzielczość czasowa 25us dla najmniejszego kroku. Ustawienie parametrów dla wielu kroków może symulować kolejne bieżące zmiany różnych rzeczywistych warunków obciążenia. Na przykład, używając obciążenia elektronicznego do testowania zasilania narzędzia napędzanego energią, możemy najpierw uzyskać przebiegi za pomocą oscyloskopu i sondy prądowej z narzędzia, a następnie wykorzystać uzyskane przebiegi do edycji symulowanych przebiegów prądu, za pomocą funkcji sekwencji obciążenia elektronicznego, do przetestowania narzędzia napędzanego energią i analizy jego stanu operacyjnego. Funkcja Soft Start pozwala użytkownikom określić czas narastania zlewu prądowego, który ma decydować o wymaganym czasie do osiągnięcia ustawionego prądu obciążenia elektronicznego, rezystancji lub wartości mocy. Ustawienie odpowiedniego czasu narastania dla Soft Start jest skuteczne w przeciwdziałaniu wahaniom napięcia wyjściowego spowodowanym przez przejściowy prąd wyjściowy DUT (zasilanie). Warto zauważyć, że ogólne obciążenia DC nie mają funkcji łagodnego startu.

Podczas prowadzenia pracy zlewu prądowego o dużej prędkości, wpływ indukcyjności na łączący obciążenie elektroniczne i DUT doprowadzi do przejściowego spadku napięcia na zacisku wejściowym obciążenia elektronicznego, co spowoduje wzrost napięcia niemonotonicznego. Funkcja łagodnego startu PEL-3000E nie tylko pozwala na monotoniczny wzrost napięcia wyjściowego, ale także zapobiega prądowi rozruchowe i napięciu udarowe na DUT. Na przykład testy wykorzystujące zasilacz, diodę LED i obciążenie prądem stałym (aktywuj funkcję łagodnego startu) mogą zapobiec uszkodzeniu diody LED przez prąd rozruchowy i napięcie udarowe.

Wbudowana automatyzacja testów BATT PEL-3000E zapewnia aplikacjom akumulator z bardziej elastycznym ustawieniem zatrzymania rozładowania, a także szybkość narastania i opadania dla ustawień prądu rozładowania. OCP, OPP test Automation for DUT (np. Zasilacz), zapewnia użytkownikom wartości pomiarowe o wysokiej rozdzielczości w celu weryfikacji punktu aktywacji DUT. Otrzymane wyniki pomagają ustalić, czy rzeczywisty punkt aktywacji ochrony DUT spełnia przepisy. Poza tym PEL-3000E zapewnia użytkownikom analogowy zacisk sterujący do sterowania PEL-3000E z napięcia zewnętrznego, rezystancji zewnętrznej i przełącznika. Analogowy terminal sterujący może również monitorować stan obciążenia elektronicznego i wyświetlać alarmy ochronne.
