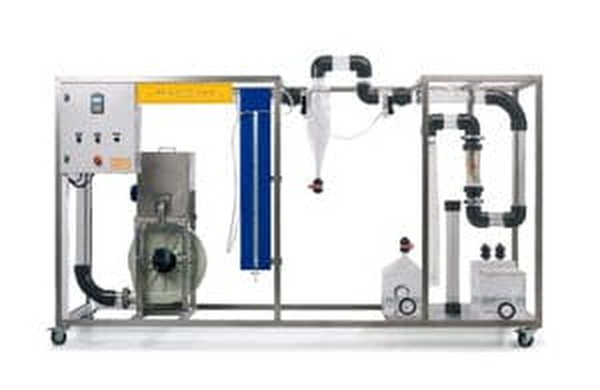

OCZYSZCZANIE GAZU DL CH14

Instalacja oczyszczania gazu umożliwia testowanie usuwania cząstek stałych ze strumienia gazu za pomocą różnych metod:

• Osadnik statyczny
• Osadnik dynamiczny
• Separator cyklonowy i porównanie tych trzech procesów.

Zanieczyszczenie stałe jest przechowywane w zbiorniku, skąd jest dozowane do procesu za pomocą śruby Archimedesa, która jest bezpośrednio uruchamiana przez motoreduktor.

Działanie Instalacji

Obieg gazu przez instalację uzyskuje się za pomocą dmuchawy o mocy 1,1 kW, maksymalnym przepływie 900 m3 i ciśnieniu 475 mm CH2O; możliwa jest zmiana przepływu powietrza obiegowego za pomocą przetwornicy częstotliwości, która działa na prędkość obrotową silnika dmuchawy.
Zanieczyszczenie jest wprowadzane do ssania dmuchawy, dzięki czemu na wylocie mamy już zmieszane powietrze i zanieczyszczenia stałe.

Pozostała część obwodu, jak również separatory cząstek są wykonane z przezroczystego metakrylanu w celu wizualizacji całego procesu.

Strumień gazu może być prowadzony w czterech odgałęzieniach, z których każde oferuje inny proces oddzielania zanieczyszczeń; każde z tych odgałęzień można łatwo usunąć, niezależnie od pozostałych, ponieważ w każdym odgałęzieniu znajduje się zawór i nakrętka łącząca:

• W pierwszej gałęzi strumień gazu nie jest oczyszczany, więc działa jako cel i możemy później porównać stężenia cząstek na jego wylocie z tymi uzyskanymi w innych gałęziach.
• W drugiej gałęzi strumień gazu przechodzi przez separator statyczny (bez przeszkód), gdzie następuje oddzielenie oczyszczonego gazu od cząstek stałych.
• W trzeciej gałęzi strumień gazu przechodzi przez separator dynamiczny (z przeszkodami umieszczonymi w kierunku gazu), gdzie następuje oddzielenie oczyszczonego gazu i cząstek stałych.
• W czwartej gałęzi znajduje się separator cyklonowy wykonany z przezroczystego metakrylanu.
  Podczas korzystania z metakrylanu piasek jako zanieczyszczenie może powodować zużycie lub uszkodzenie wnętrza elementów, ale w każdym razie będzie można mieć pojęcie, jaki rodzaj przepływu jest wytwarzany; nie byłoby to możliwe, gdybyśmy użyli nieprzezroczystego materiału.

Na koniec gaz jest kierowany do filtra z podwójnym papierowym lub plastikowym, łatwo wyjmowanym wkładem, z częściami zamiennymi. W filtrze zatrzymywane są wszystkie ciała stałe, których nie udało się zatrzymać w poprzednich urządzeniach.

Ważąc filtr, można łatwo określić stężenie ciał stałych w gazie wylotowym.
Oczyszczony gaz na wylocie filtra jest przepuszczany przez rotametr, który pozwala w każdej chwili określić przepływ cyrkulującego powietrza.
